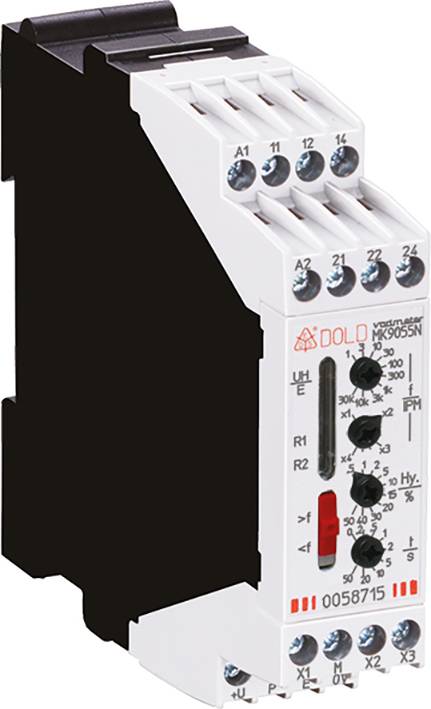

Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Toerentalmonitor
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Toerentalmonitor
Voedingsspanning
24 V/DC
230 V/AC
Type
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
Afm.
(b x h) 22.5 mm x 90 mm
Inbouwdiepte
97 mm
Datasheet (PDF)
Aantal
Totaal (€ 263,64 / Stuk)
€ 263,64
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
- Beschermt personen, machines en geproduceerde goederen
- Eenvoudige en overzichtelijke apparaatinstelling
- Universele ingang, voor de meest uiteenlopende sensoren configureerbaar (PNP, NPN, 2-draads, contact, spanning)
- Snel reagerend, ook bij lage toerentallen
Technische specificaties
- Tijd vanaf het inschakelen van de hulpspanning tot de meetgereedheid: Ca. 0,4 s (bij het instellen van de overbruggingstijd van het geluid op 0)
- Overbruggingstijd / signaalbewakingstijd: Traploos instelbaar op logaritmisch gedeelde schaal;tA: 0... 50 s, tS: 0,1... 50 s.
- Contactuitgang (11-12-14, 21-22-24)
- Contactuitrusting: 2 wisselcontacten
- Thermische stroom Ith: 4 A.
- Schakelvermogen conform AC 15 NO-contact: 3 A / AC 230 V IEC/en 60947-5-1
- NC: 1 A / AC 230 V IEC/EN 60947-5-1
- CONFORM DC 13 NO: 1 A / DC 24 V IEC/EN 60947-5-1
- NC: 1 A / DC 24 V IEC/EN 60947-5-1
- Elektrische levensduur conform AC 15 bij 1 A, AC 230 V: 1,5 x 105 schakelsp. IEC/EN 60947-5-1
- Kortsluitvastheid max. smeltzekering: 4 A GG / GL IEC/en 60947-5-1
- Mechanische levensduur: ≥ 30 x 106 schakelcycli
- Analoge spanningsuitgang (variant /0_5, klem „UA” tegen „0V”)
- Uitgangsspanning: 0... 10 V, lineair proportioneel met toerental/frequentie, geen galv. Scheiding van de meetingang en DC 24 V voeding
- Uitgangsstroom: 0... 20 mA resp. 4... 20 mA, lineair proportioneel met toerental/frequentie, geen galv. Scheiding van de meetingang en DC 24 V-voeding
- Type
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
- Soortnaam
Toerentalmonitor
- Voedingsspanning
24 V/DC
230 V/AC
- Afm.
(b x h) 22.5 mm x 90 mm
- Inbouwdiepte
97 mm
- Gewicht
210 g
- Breedte
22.5 mm
- Hoogte
90 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Toerentalmonitor
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Toerentalmonitor
Omschrijving
· conform IEC/en 60 255-1
· herkenning van over- of ondertoerental / stilstand (functie omschakelbaar)
· verder instelbereik 1... 120.000 IPM of 0,15... 20.000 Hz (elk 10 bereiken)
· naar keuze ingang voor NAMUR-sensoren met sensor- en leidingbewaking op onderbreking en kortsluiting
· instelbare hysterese 0,5... 50%
· instelbare aanloopoverbruggingstijd 0...50 s, met extern contact bestuurbaar
· instelbare bewaking op ontbrekend ingangssignaal bij functie overfrequentie; als extra stilstanddrempel te gebruiken
· via klemmen programmeerbaar:
Alarmvertraging van 0... 100 s
alarmopslag of auto-reset
· LED-indicatoren voor hulpspanning, meetingang en uitgangsrelais; extra LED voor kabel- /
· sensorfout bij NAMUR-ingang
· hulpspanningen AC 230 V en DC 24 V in één apparaat
· 2 wisselcontacten, ruststroomprincipe (relais valt af bij alarm)
· Werklampprincipe op aanvraag
· naar keuze met analoge uitgang, Proportioneel met het toerental
· Apparaatvariant met 2 frequentiedrempels en afzonderlijk aangestuurd uitgangsrelais voor onder- en overtoerental zie MK 9055N/5_
· bouwbreedte 22,5 mm
De teksten voor dit artikel zijn automatisch vertaald.
· herkenning van over- of ondertoerental / stilstand (functie omschakelbaar)
· verder instelbereik 1... 120.000 IPM of 0,15... 20.000 Hz (elk 10 bereiken)
· naar keuze ingang voor NAMUR-sensoren met sensor- en leidingbewaking op onderbreking en kortsluiting
· instelbare hysterese 0,5... 50%
· instelbare aanloopoverbruggingstijd 0...50 s, met extern contact bestuurbaar
· instelbare bewaking op ontbrekend ingangssignaal bij functie overfrequentie; als extra stilstanddrempel te gebruiken
· via klemmen programmeerbaar:
Alarmvertraging van 0... 100 s
alarmopslag of auto-reset
· LED-indicatoren voor hulpspanning, meetingang en uitgangsrelais; extra LED voor kabel- /
· sensorfout bij NAMUR-ingang
· hulpspanningen AC 230 V en DC 24 V in één apparaat
· 2 wisselcontacten, ruststroomprincipe (relais valt af bij alarm)
· Werklampprincipe op aanvraag
· naar keuze met analoge uitgang, Proportioneel met het toerental
· Apparaatvariant met 2 frequentiedrempels en afzonderlijk aangestuurd uitgangsrelais voor onder- en overtoerental zie MK 9055N/5_
· bouwbreedte 22,5 mm
De teksten voor dit artikel zijn automatisch vertaald.
