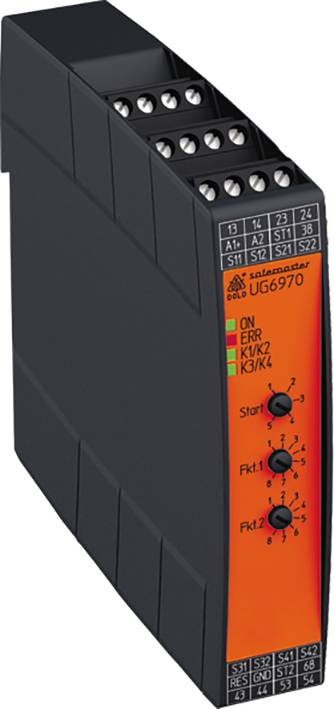

Dold UG6970.04PS/61 DC24V Veiligheidsrelais Voedingsspanning (num): 24 V/DC 4x NO (b x h x d) 22.5 x 110 x 120.3 mm 1 st
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Veiligheidsrelais
Aansluiting
Klemschroeven steekbaar
Voedingsspanning
24 V/DC
Type
UG6970.04PS/61 DC24V
Max. voedingsspanning
24 V/DC
Datasheet (PDF)
Aantal
Totaal (€ 428,93 / Stuk)
€ 428,93
excl. btw
Gratis verzending*
Highlights & Details
- 2 NO-contacten per veiligheidsfunctie
Technische specificaties
- Twee van elkaar onafhankelijke beveiligingsfuncties instelbaar
- Lichtrooster, noodstop, schakelmat, veiligheidsdeur, 2 handen
- Ingang
- NOMINALE SPANNING UN: DC 24 V.
- Spanningsbereik: 0,8... 1,1 UN
- Nominaal verbruik: Type. 3,2 W
- Beveiliging van het apparaat: Intern met PTC
- Overspanningsbeveiliging: Intern door VDR
- Inschakelduur AAN-toets: 0,1 s < tEIN < 3 s.
- Inschakelduur reset-toets: > 3 sec.
- Veiligheidsfunctie
- Schakelmat/schakelstrip (4)
- Max. Toegestaan
- Schakelvermogencontactweerstand: 1000 Ω
- Schakelstroom bij kortsluiting: Type. 15 mA bij uN
- Fotocel (8)
- Stuurstroom via S12, S22
- Resp. S32, S42: Type. 8 mA bij uN
- Minimale spanning op klemmen
- S12, S22 RESP. S32, S42
- Bij geactiveerd apparaat: DC 10 V.
- Contactuitrusting: 2 NO-contacten per veiligheidsfunctie
- Temperatuurbereik bedrijf: - 25... 60 °C
- Soortnaam
Veiligheidsrelais
- Type
UG6970.04PS/61 DC24V
- Aansluiting
Klemschroeven steekbaar
- Voedingsspanning
24 V/DC
- Max. voedingsspanning
24 V/DC
- Voedingsspanning
24 V/DC (max)
4x NO
- Schakelspanning (max.)
230 V/AC
- Schakelstroom (max.)
8 A
IP20
IP40
- Diepte
120.3 mm
- Breedte
22.5 mm
- Hoogte
110 mm
- Afm.
(b x h x d) 22.5 x 110 x 120.3 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2359203 Dold UG6970.04PS/61 DC24V Veiligheidsrelais Voedingsspanning (num): 24 V/DC 4x NO (b x h x d) 22.5 x 110 x 120.3 mm 1 st
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2359203 Dold UG6970.04PS/61 DC24V Veiligheidsrelais Voedingsspanning (num): 24 V/DC 4x NO (b x h x d) 22.5 x 110 x 120.3 mm 1 st
Omschrijving
De multifunctionele veiligheidsmodule UG 6970 dient ter bescherming van personen en machines door veiligheidsgericht vrijgeven en onderbreken van een veiligheidscircuit. Het wordt gebruikt in combinatie met noodstop-toetsen, veiligheidsdeuren, lichtsloten met zelftest (type 4) conform IEC/en 61 496-1, tweehandsschakelaars bij persen van de metaalbewerking, evenals werkmachines met gevaarlijke sluitbewegingen (type III C conform en 574) en veiligheidsgerichte schakelmatten, schakellijsten en bandschakelaars. Eenvoudig met draaischakelaar zijn op de UG 6970 twee van 5 van elkaar onafhankelijke beveiligingsfuncties instelbaar. Dit vermindert de verscheidenheid aan apparaten in het magazijn en vergemakkelijkt hun positie.
· Komt overeen met
Performance level (PL) e en categorie 4 conform en ISO 13849-1
SIL-GRENSWAARDE (SIL CL) 3 · Conform IEC/en 62061
Safety Integrity Level: SIL 3 · Conform IEC/en 61508 en IEC/en 61511
· Conform en 50156-1 voor installaties
· Herkenning van de kabelaansluiting op de aan-toets
· Activering via aan-toets of automatische aan-functie
· Met of zonder dwarsdetectie
· 2-kanaals opbouw
· Gedwongen geleide uitgangscontacten
· Uitgang: 2 NO-contacten per veiligheidsfunctie
· 1 halfgeleiderdetectieuitgang per veiligheidsfunctie
· LED-indicatoren bedrijfsspanning, veiligheidsfunctie 1, 2 en fout
· Bouwbreedte 22,5 mm
