Dold UH6937.02PS/61 DC24V 0066820 Energiekeerrelais
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Energiekeerrelais
Voedingsspanning
24 V/DC
Type
UH6937.02PS/61 DC24V
Afm.
(l x b x h) 121 x 45 x 107 mm
Breedte
45 mm
Datasheet (PDF)
Aantal
Totaal (€ 916,53 / Stuk)
€ 916,53
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Frequentie-meetingang
- Spanningsbereik
- E1a-E2L, E1b-E3L: AC 8... 280 V
- E1a-E2H, E1b-E3H: AC 16... 690 V
- (Afhankelijk van de frequentie zie karakteristiek)
- Ingangsfrequentie:
- Variant /0_ _: < 700 Hz
- Variant /1_ _: < 1200 Hz
- Galvanische scheiding: Frequentie-meetingang voor hulpspanning en uitgangscontacten
- Aanspreekwaarde (frequentiedrempel)
- Variant /0_ _: Instelbaar van 1 Hz... 600 Hz
- Variant /1_ _: Instelbaar van 1 Hz... 1000 Hz
- Klokfrequentie frequentieomvormer
- Variant /0_ _: ≥ 1 kHz
- Variant /1_ _: ≥ 2 kHz
- Meetnauwkeurigheid: ± 2 %
- Stabiliteit van de ingestelde drempel bij variatie van de hulpspanning en temperatuur: < ± 1 %
- Hysterese: Instelbaar van 2... 10% van de ingestelde aanspreekwaarde
- Hulpspanning uH (galvanisch gescheiden van de meetingang): DC 24 V.
- De netvoeding moet voldoen aan de eisen van SELV/PELV
- Spanningsbereik: 0,8... 1,1 UH
- Nominaal verbruik: Type. 3,2 W
- Beveiliging van het apparaat: Intern met PTC
- Overspanningsbeveiliging: Intern door VDR
- Inschakelduur reset-toets: > 1,2 sec.
- Contactuitrusting: 2 NO-contacten
- Contacttype: Relais, gedwongen geleid
- Thermische stroom Ith: 8 A (zie som-stroomgrenscurve)
- SCHAKELVERMOGEN CONFORM AC 15: 3 A / AC 230 V IEC/EN 60947-5-1
- CONFORM DC 13: 2 A / DC 24 V IEC/EN 60947-5-1
- Conform DC 13: 4 A / DC 24 V bij 0,1 Hz
- Type
UH6937.02PS/61 DC24V
- Soortnaam
Energiekeerrelais
- Voedingsspanning
24 V/DC
- Afm.
(l x b x h) 121 x 45 x 107 mm
- Breedte
45 mm
- Hoogte
107 mm
121 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2359199 Dold UH6937.02PS/61 DC24V 0066820 Energiekeerrelais
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2359199 Dold UH6937.02PS/61 DC24V 0066820 Energiekeerrelais
Omschrijving

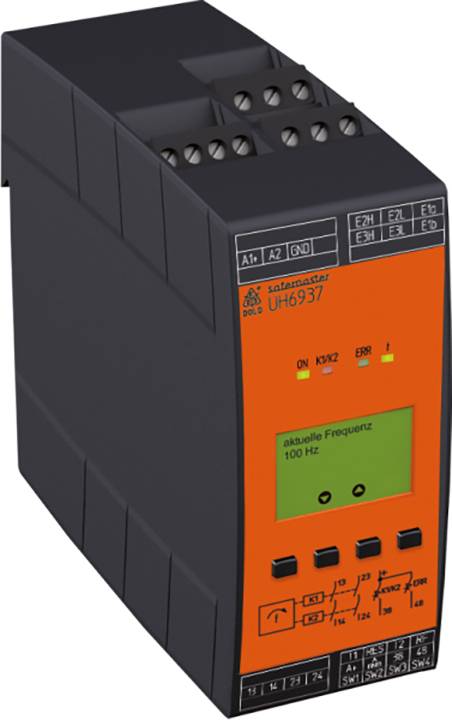

De toerental- en frequentiebewaking UH 6937 dient voor een veilige frequentiebewaking van wisselspanningen. Hij is van toepassing bij de bewaking van de uitgangsfrequentie van frequentieomvormers of ook bij de bewaking van de loersfrequentie van schuurringloopmotoren. Een ander toepassingsgebied is de bewaking van aandrijvingen bij kraaninstallaties. Door het display aan de voorzijde kunnen de parameters op de betreffende toepassing eenvoudig en comfortabel worden ingesteld en op elk moment worden gewijzigd.
· voldoet aan
Performance Level (PL) e en categorie 4 conform en ISO 13849-1
SIL-grenswaarde (SIL CL) 3 · conform IEC/en 62061
Safety Integrity Level (SIL) 3 · conform IEC/en 61508
Safety Integrity Level (SIL) 3 · conform IEC/en 61511
· over-, Onderfrequentie of vensterbewaking van eenfasige of driefasige wisselspanningen
· gebruiksvriendelijk display aan de voorkant
voor comfortabele, menugestuurde parametrisering
voor weergave van de ingestelde en werkelijke waarde in Hz
· snelle reactietijd door meting van de ingangsfrequentie op periodeduur
· universele meetingangen voor AC-spanningen van 8... 280 V voor 1-fasige bewaking en 16... 690 V voor 1- en 3-fasige bewaking
· instelbare hysterese
· instelbare vrijgavevertraging van 0... 100 s
· instelbare overbruggingstijd van 0... 100 s
· instelbare alarmvertraging van 0,1... 100 s
· Alarmopslag of auto-reset
· galvanische scheiding tussen meetingang, hulpspanning en uitgangscontacten
· 2-kanaals opbouw
· gedwongen geleide uitgangscontacten
· LED-indicatoren en 2 halfgeleider-melduitgangen
· 45 mm bouwbreedte
· met insteekbare aansluitblokken voor snelle vervanging van het apparaat
De teksten voor dit artikel zijn automatisch vertaald.
· voldoet aan
Performance Level (PL) e en categorie 4 conform en ISO 13849-1
SIL-grenswaarde (SIL CL) 3 · conform IEC/en 62061
Safety Integrity Level (SIL) 3 · conform IEC/en 61508
Safety Integrity Level (SIL) 3 · conform IEC/en 61511
· over-, Onderfrequentie of vensterbewaking van eenfasige of driefasige wisselspanningen
· gebruiksvriendelijk display aan de voorkant
voor comfortabele, menugestuurde parametrisering
voor weergave van de ingestelde en werkelijke waarde in Hz
· snelle reactietijd door meting van de ingangsfrequentie op periodeduur
· universele meetingangen voor AC-spanningen van 8... 280 V voor 1-fasige bewaking en 16... 690 V voor 1- en 3-fasige bewaking
· instelbare hysterese
· instelbare vrijgavevertraging van 0... 100 s
· instelbare overbruggingstijd van 0... 100 s
· instelbare alarmvertraging van 0,1... 100 s
· Alarmopslag of auto-reset
· galvanische scheiding tussen meetingang, hulpspanning en uitgangscontacten
· 2-kanaals opbouw
· gedwongen geleide uitgangscontacten
· LED-indicatoren en 2 halfgeleider-melduitgangen
· 45 mm bouwbreedte
· met insteekbare aansluitblokken voor snelle vervanging van het apparaat
De teksten voor dit artikel zijn automatisch vertaald.
