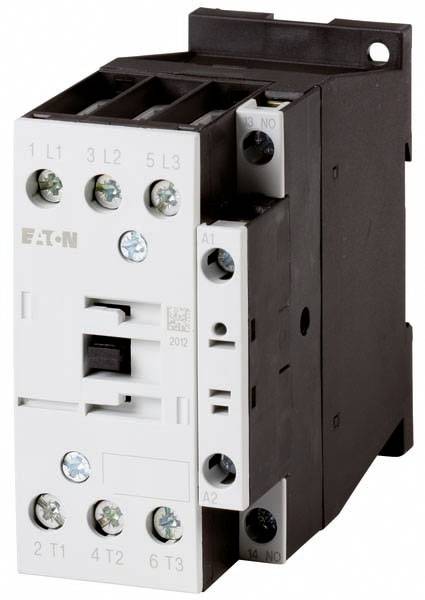

Eaton DILM38-10(RDC24) Vermogensbeveiliging 3x NO 18.5 kW 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Vermogensbeveiliging
Aantal polen
3-polig
Vermogen
18.5 kW
Aansluiting
Schroeven
Type
DILM38-10(RDC24)
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 243,80
3
2% = € 5,95
€ 237,85
5
3% = € 8,31
€ 235,49
10
4% = € 9,90
€ 233,90
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 243,80 / Stuk)
€ 243,80
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Stroomtype: gelijkstroom
- Spanningstype voor bediening: DC
- Nominaal bedrijfsvermogen Ie bij AC-4, 400 V: 7 kW
- Nominale bedrijfsstroom Ie bij AC-1, 400 V: 45 A
- Nominale bedrijfsstroom Ie bij AC-3, 400 V: 38 A
- Nominale bedrijfsstroom Ie bij AC-4, 400 V: 15 A
- Koppelbaar: nee
- Soortnaam
Vermogensbeveiliging
- Type
DILM38-10(RDC24)
- Aantal polen
3-polig
3x NO
- Type hulpcontact
1x NO
- Regelspanning (min.)
24 V/DC
- Regelspanning (max.)
27 V/DC
- Stuurspanningsbereik
24 - 27 V/DC
18.5 kW
- Aansluiting
Schroeven
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
45 mm
85 mm
97 mm
FALSE
18.5 kW
3
0
1
0
38 A
45 A
0-0 V
0-0 V
24-27 V
Screw connection
24-690 V
24-690 V
DC
15 A
7 kW
14.9 kW
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2306705 Eaton DILM38-10(RDC24) Vermogensbeveiliging 3x NO 18.5 kW 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2306705 Eaton DILM38-10(RDC24) Vermogensbeveiliging 3x NO 18.5 kW 1 stuk(s)
Omschrijving
Eaton Leistungsschütz DILM38-10(RDC24)
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 18,5 kW/400V/AC3Typ:DILM38-10(RDC24)Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24..27 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:45 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:38 ABemessungsbetriebsleistung bei AC-3, 400 V:18,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:15 ABemessungsbetriebsleistung bei AC-4, 400 V:7 kWBemessungsbetriebsleistung NEMA:14,9 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:85 mmTiefe:97 mm
Eaton Leistungsschütz DILM38-10(RDC24): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 38 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 45 A, gekapselt: Ith = 36 A EAN: 4015081119981
Geliefert wird: Eaton (Moeller) Leistungsschütz 18,5 kW/400V/AC3 DILM38-10(RDC24), Verpackungseinheit: 1 Stk., EAN: 4015081119981
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 18,5 kW/400V/AC3Typ:DILM38-10(RDC24)Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24..27 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:45 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:38 ABemessungsbetriebsleistung bei AC-3, 400 V:18,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:15 ABemessungsbetriebsleistung bei AC-4, 400 V:7 kWBemessungsbetriebsleistung NEMA:14,9 kWAnzahl der Hilfskontakte als Schließer:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:85 mmTiefe:97 mm
Eaton Leistungsschütz DILM38-10(RDC24): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 38 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 45 A, gekapselt: Ith = 36 A EAN: 4015081119981
Geliefert wird: Eaton (Moeller) Leistungsschütz 18,5 kW/400V/AC3 DILM38-10(RDC24), Verpackungseinheit: 1 Stk., EAN: 4015081119981
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
