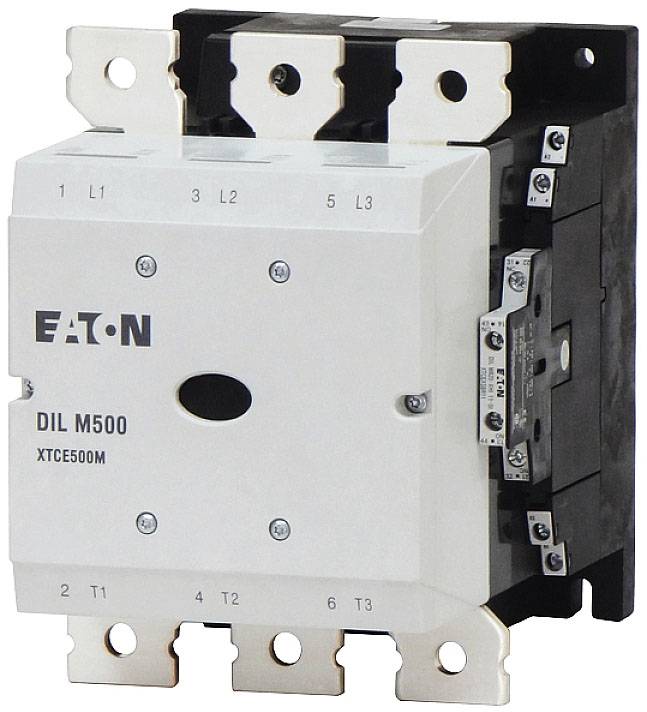

Afbeelding vergelijkbaar
Afbeelding vergelijkbaar
Eaton DILM500/22(RA250) Vermogensbeveiliging 3x NO 250 kW 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Vermogensbeveiliging
Aantal polen
3-polig
Vermogen
250 kW
Aansluiting
Railaansluiting
Type
DILM500/22(RA250)
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 3.764,46
3
2% = € 91,85
€ 3.672,61
5
3% = € 128,37
€ 3.636,09
10
4% = € 152,83
€ 3.611,63
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 3.764,46 / Stuk)
€ 3.764,46
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Stroomtype: gelijkstroom
- Spanningstype voor bediening: AC/ DC
- Nominaal bedrijfsvermogen Ie bij AC-4, 400 V: 200 kW
- Nominale bedrijfsstroom Ie bij AC-1, 400 V: 800 A
- Nominale bedrijfsstroom Ie bij AC-3, 400 V: 500 A
- Nominale bedrijfsstroom Ie bij AC-4, 400 V: 360 A
- Koppelbaar: nee
- Soortnaam
Vermogensbeveiliging
- Type
DILM500/22(RA250)
- Aantal polen
3-polig
3x NO
- Type hulpcontact
2x NC
2x NO
- Regelspanning (min.)
110 V/DC
110 V/AC
- Regelspanning (max.)
250 V/DC
250 V/AC
- Stuurspanningsbereik
110, 110 - 250, 250 V/DC, V/AC
250 kW
- Aansluiting
Railaansluiting
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
160 mm
219 mm
216 mm
FALSE
250 kW
3
0
2
2
500 A
110-250 V
110-250 V
110-250 V
Rail connection
110-250 V
110-250 V
AC/DC
360 A
200 kW
298 kW
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2306715 Eaton DILM500/22(RA250) Vermogensbeveiliging 3x NO 250 kW 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2306715 Eaton DILM500/22(RA250) Vermogensbeveiliging 3x NO 250 kW 1 stuk(s)
Omschrijving
Eaton Leistungsschütz m.Br. DILM500/22(RA250)
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz m.Br. 2S2Ö 250kW/400V/AC3Typ:DILM500/22(RA250)Bemessungssteuerspeisespannung Us bei AC 50 Hz:110..250 VBemessungssteuerspeisespannung Us bei AC 60 Hz:110..250 VBemessungssteuerspeisespannung Us bei DC:110..250 VSpannungsart zur Betätigung:AC/DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchienenanschlussBetriebsspannung bei AC 50 Hz:110..250 VBetriebsspannung bei AC 60 Hz:110..250 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:800 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:500 ABemessungsbetriebsleistung bei AC-3, 400 V:250 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:360 ABemessungsbetriebsleistung bei AC-4, 400 V:200 kWBemessungsbetriebsleistung NEMA:298 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:160 mmHöhe:219 mmTiefe:216 mm
Eaton Leistungsschütz m.Br. DILM500/22(RA250): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 500 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 800 A, gekapselt: Ith= 600 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom EAN: 4015082082130
Geliefert wird: Eaton (Moeller) Leistungsschütz m.Br. 2S2Ö 250kW/400V/AC3 DILM500/22(RA250), Verpackungseinheit: 1 Stk., EAN: 4015082082130
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz m.Br. 2S2Ö 250kW/400V/AC3Typ:DILM500/22(RA250)Bemessungssteuerspeisespannung Us bei AC 50 Hz:110..250 VBemessungssteuerspeisespannung Us bei AC 60 Hz:110..250 VBemessungssteuerspeisespannung Us bei DC:110..250 VSpannungsart zur Betätigung:AC/DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchienenanschlussBetriebsspannung bei AC 50 Hz:110..250 VBetriebsspannung bei AC 60 Hz:110..250 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:800 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:500 ABemessungsbetriebsleistung bei AC-3, 400 V:250 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:360 ABemessungsbetriebsleistung bei AC-4, 400 V:200 kWBemessungsbetriebsleistung NEMA:298 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:160 mmHöhe:219 mmTiefe:216 mm
Eaton Leistungsschütz m.Br. DILM500/22(RA250): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 500 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 800 A, gekapselt: Ith= 600 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom EAN: 4015082082130
Geliefert wird: Eaton (Moeller) Leistungsschütz m.Br. 2S2Ö 250kW/400V/AC3 DILM500/22(RA250), Verpackungseinheit: 1 Stk., EAN: 4015082082130
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
