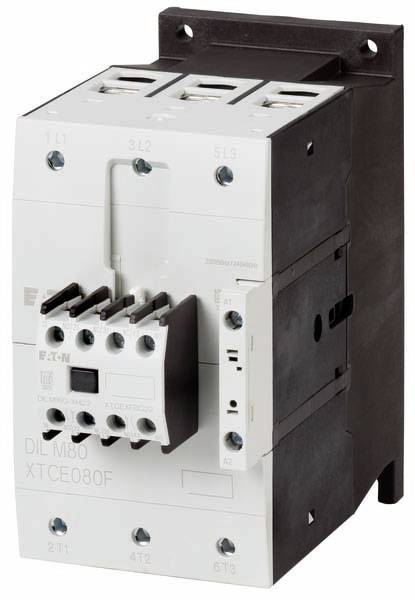

Eaton DILM80-22(230V50HZ,240V60HZ) Vermogensbeveiliging 3x NO 37 kW 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Vermogensbeveiliging
Aantal polen
3-polig
Vermogen
37 kW
Aansluiting
Schroeven
Type
DILM80-22(230V50HZ,240V60HZ)
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 458,68
3
2% = € 11,19
€ 447,49
5
3% = € 15,65
€ 443,03
10
4% = € 18,62
€ 440,06
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 458,68 / Stuk)
€ 458,68
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Stroomtype: wisselstroom
- Spanningstype voor bediening: AC
- Nominaal bedrijfsvermogen Ie bij AC-4, 400 V: 20 kW
- Nominale bedrijfsstroom Ie bij AC-1, 400 V: 110 A
- Nominale bedrijfsstroom Ie bij AC-3, 400 V: 80 A
- Nominale bedrijfsstroom Ie bij AC-4, 400 V: 40 A
- Koppelbaar: nee
- Soortnaam
Vermogensbeveiliging
- Type
DILM80-22(230V50HZ,240V60HZ)
- Aantal polen
3-polig
3x NO
- Type hulpcontact
2x NC
2x NO
- Regelspanning (min.)
230 V/AC
- Regelspanning (max.)
240 V/AC
- Stuurspanningsbereik
230 - 240 V/AC
37 kW
- Aansluiting
Schroeven
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
90 mm
170 mm
175 mm
FALSE
37 kW
3
0
2
2
80 A
110 A
230-230 V
240-240 V
0-0 V
Screw connection
230-690 V
230-690 V
AC
40 A
20 kW
44.7 kW
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2306732 Eaton DILM80-22(230V50HZ,240V60HZ) Vermogensbeveiliging 3x NO 37 kW 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2306732 Eaton DILM80-22(230V50HZ,240V60HZ) Vermogensbeveiliging 3x NO 37 kW 1 stuk(s)
Omschrijving
Eaton Leistungsschütz DILM80-22(230V50HZ)
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 37KW/400V,ACTyp:DILM80-22(230V50HZ)Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:230..690 VBetriebsspannung bei AC 60 Hz:230..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:110 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:80 ABemessungsbetriebsleistung bei AC-3, 400 V:37 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:40 ABemessungsbetriebsleistung bei AC-4, 400 V:20 kWBemessungsbetriebsleistung NEMA:44,7 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:90 mmHöhe:170 mmTiefe:175 mm
Eaton Leistungsschütz DILM80-22(230V50HZ): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082394493
Geliefert wird: Eaton (Moeller) Leistungsschütz 37KW/400V,AC DILM80-22(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082394493
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 37KW/400V,ACTyp:DILM80-22(230V50HZ)Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:230..690 VBetriebsspannung bei AC 60 Hz:230..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:110 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:80 ABemessungsbetriebsleistung bei AC-3, 400 V:37 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:40 ABemessungsbetriebsleistung bei AC-4, 400 V:20 kWBemessungsbetriebsleistung NEMA:44,7 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:90 mmHöhe:170 mmTiefe:175 mm
Eaton Leistungsschütz DILM80-22(230V50HZ): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082394493
Geliefert wird: Eaton (Moeller) Leistungsschütz 37KW/400V,AC DILM80-22(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082394493
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
