Eltako 23001702 EAW12DX-UC Tijdrelais Monofunctioneel 230 V 1 stuk(s) Tijdsduur: 0.1 s - 40 h 1x wisselcontact kopen ? Conrad Electronic

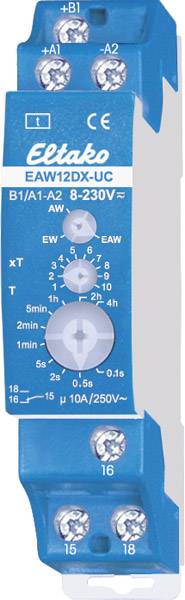

Een blauw Eltako relaismodule met meerdere instelopties en aansluitingen, bedoeld voor het sturen van elektrische schakelingen.

Soortnaam

Tijdrelais

Uitvoering

Monofunctioneel

Functies

In- en uitschakelaar wissend

Voedingsspanning

230 V

Contactsoort

1x wisselcontact

Datasheet (PDF)

Leverbaar do. 17 sep.

28 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 57,84 / Stuk)

€ 57,84

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Soortnaam: Tijdrelais

Type: EAW12DX-UC

Uitvoering: Monofunctioneel

Aansluiting: Schroefklem

Functies: In- en uitschakelaar wissend

Voedingsspanning: 230 V

: 1x wisselcontact

Contactmateriaal: Koper

Schakelspanning (max.): 230 V/AC

Schakelstroom (max.): 10 A

Max. schakelvermogen: 2000 W

Tijdsduur (min.): 0.1 s

Tijdsduur (max.): 40 h

Breedte: 18 mm

Hoogte: 58 mm

Diepte: 58 mm

Afm.: (b x h x d) 18 x 58 x 58 mm

Inhoud: 1 stuk(s)

Gewicht: 860 g

: 10 A

: 18 mm

: 66 mm

: 58 mm

: 10 A

: 1

: 0.1-14400 s

: Screw connection

: 230-230 V

: 12-12 V

: Other

: 2000 W

: 1000 VA

: 1000 VA

: 500 VA

: AC

: 1

: Copper

: 230-230 V

: 8-8 V

: Thermoplastic

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2162039 Eltako 23001702 EAW12DX-UC Tijdrelais Monofunctioneel 230 V 1 stuk(s) Tijdsduur: 0.1 s - 40 h 1x wisselcontact

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2162039 Eltako 23001702 EAW12DX-UC Tijdrelais Monofunctioneel 230 V 1 stuk(s) Tijdsduur: 0.1 s - 40 h 1x wisselcontact

Omschrijving

Analoog instelbaar tijdrelais. Stand-byverbruik slechts 0,02 - 0,4 watt. Dit analoog instelbare tijdrelais is identiek aan het multifunctionele tijdrelais, maar heeft slechts 1 functie. Bij het type EAW12DX-UC kunnen met een draaischakelaar de functies inschakelwissend (EW), uitschakelwissend (AW) of in- en uitschakelwissend (EAW) worden geselecteerd. Hiervoor eenvoudig de N-kabel op de klem (N) en L op 15 (L) aansluiten. Hierdoor ontstaat een extra stand-by-verbruik van slechts 0,1 watt. Universele stuurspanning 8 - 230 V UC. Voedingsspanning zoals de stuurspanning. Tijdbereik 0,1 seconden tot 40 uur. Door het gebruik van een bistabiel relais is er ook in ingeschakelde toestand geen spoelvermogensverlies en geen opwarming hierdoor. Wacht na de installatie de automatische korte synchronisatie af alvorens het geschakelde toestel op het lichtnet aan te sluiten. De lichtdiode onder de grote draaischakelaar geeft tijdens het tijdsverloop de contactstand weer.
