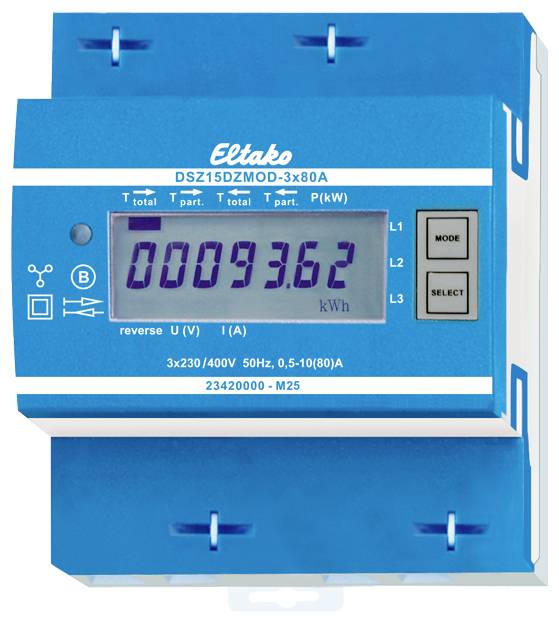

Eltako DSZ15DZMOD-3x80A MID 28380516 kWh-meter 3-fasen Digitaal 10 A 1 stuk(s)

Modbus-draaistroommeter met twee richtingen. Maximale stroom 3 x 80 A, stand-byverlies slechts 0,8 watt aan L1 en 0,5 W aan L2 en L3. Serieinbouw-apparaat voor montage op draagrail DIN-en 60715 TH35 in installatiekasten met beschermingsklasse IP51. 4 deeleenheden = 70 mm breed, 58 mm diep. Nauwkeurigheidsklasse B (1%). Met Modbus/RTU (RS485) interface. De direct gemeten draaistroomteller meet de actieve energie aan de hand van de stromen tussen de ingangen en uitgangen. Het eigen verbruik van slechts 0,8 watt resp. 0,5 W effectief vermogen per pad wordt niet gemeten en niet weergegeven. De actieve energie wordt afhankelijk van het voorteken opgeteld. Positief vermogen in de teller betekent energieafname, een negatief vermogen betekent energielevering. De energiemeting vindt plaats met zout. Als de energieovertrek (P positief) groter is dan de energielevering (P negatief), wordt de tellerstand T pijl rechts verhoogd. Als de energielevering groter is dan de energieovertrek, wordt de tellerstand T pijl links verhoogd. Energieovertrek wordt met een pijl naar rechts en energielevering met een pijl naar links telkens boven de actieve balk op het display weergegeven. Er kunnen 1, 2 of 3 buitenkabels met een stroom tot 80 A worden aangesloten. De aanloopstroom bedraagt 4O mA. De aansluitingen L1 en N moeten aanwezig zijn. Aansluiting via RS485-Modbus-datalogger: Gegevensoverdracht Modbus / RTU (RS485) en adressering volgens gebruiksaanwijzing. Energieovertrek en energielevering zijn niet vluchtig opgeslagen en worden na een stroomuitval direct weer weergegeven. Het 7-segments LC-display is ook zonder voeding twee keer binnen twee weken afleesbaar. De vermogensovertrek en de vermogenslevering worden met een LED die 1000 keer per kWh knippert naast het display weergegeven. Rechts naast het display bevinden zich de knoppen MODE en SELECT, waarmee u overeenkomstig de gebruiksaanwijzing in het menu kunt bladeren. Eerst wordt de achtergrondverlichting ingeschakeld. Daarna kunnen de totale actieve energie per referentie en levering, de effectieve energie van het herbruikbare geheugen referentie en levering en de momentane waarden vermogen, spanning en stroom per buitengeleider worden weergegeven. Foutmelding: Bij ontbrekende buitengeleider wordt de betreffende buitengeleider op het display weergegeven.
