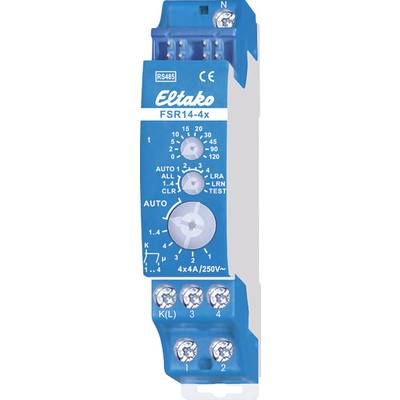

Eltako FSR14-4x Schakelactor RS485 4-kanaals DIN-rails Schakelvermogen (max.) 1000 W
EAN:
Fabrikantnummer:
Artikelnummer:
7 Stuk(s)
Aantal
Totaal (€ 51,23 / Stuk)
€
Slechts 7 Stuk(s) beschikbaar
Technische specificaties
- Soortnaam
Schakelactor
- Serie
Eltako
- Afm.
(b x h x d) 105.0000 x 95.0000 x 65.0000 mm
- Max. schakelvermogen
1000 W
IP20
- Stroomvoorziening
werkt op het lichtnet
- Voedingsspanning
230 V
- Montagewijze
DIN-rails
1000 W
- Gegevensoverdracht (Smart Home)
RS485
- Kanalen
4
- Breedte
105.0000 mm
- Hoogte
95.0000 mm
- Diepte
65.0000 mm
- Basisstation
Niet noodzakelijk, optioneel voor bediening op afstand
- Gegevensuitwisseling
Bidirectioneel (bi)
n.v.t.
- Gewicht
0.1250 kg
- Schakelstroom (max.)
4 A
- Kleur (specifiek)
Meerdere kleuren
DRA (DIN-rail adaptor)
16 A
0.1 W
1000 W
12-12 V
FALSE
TRUE
FALSE
1000 W
TRUE
4
1
4 A
None
FALSE
TRUE
FALSE
FALSE
IP20
FALSE
TRUE
FALSE
TRUE
TRUE
200 W
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2162172 Eltako FSR14-4x Schakelactor RS485 4-kanaals DIN-rails Schakelvermogen (max.) 1000 W
Omschrijving
Stroomstootschakelrelais met 4 kanalen, telkens 1 NO-contact 4 A/250 V AC, gloeilampen 1000 W, potentiaalgescheiden van de voedingsspanning, met DX-technologie. Bidirectioneel. Standby-verlies slechts 0,1 watt. Aansluiting op de Eltako RS485-bus. Dwarsbedrading bus en stroomvoorziening met jumper. Hiervoor eenvoudig de N-kabel op de klem (N) en L op K(L) aansluiten. Hierdoor ontstaat een extra stand-byverlies van slechts 0,1 watt. Als alle 4 relais van de FSR14-4x zijn ingeschakeld, is 0,7 watt nodig. Bij uitval van de voedingsspanning wordt beslist uitgeschakeld. De kanalen kunnen onafhankelijk van elkaar als ES en/of ER kanaal worden geïntegreerd. Scenariobesturing: met één van de vier stuursignalen van een als scenarioknop geïntegreerde knop met dubbele wipschakelaar kunnen meerdere kanalen van één of meerdere FSR14-4x's voor elk scenario worden in- en uitgeschakeld. Centrale commando's op de PC worden met de draadloze visualiserings- en besturingssoftware voor gebouwen GFVS verzonden. Hiervoor op de PC een of meer FSR14-4x's programmeren. Met de draaischakelaars worden de knoppen geprogrammeerd en eventueel de 4 kanalen getest. De LED onder de bovenste draaischakelaar begeleidt het integratieproces volgens de gebruiksaanwijzing en geeft tijdens het gebruik stuurcommando's weer door kort op te lichten.
