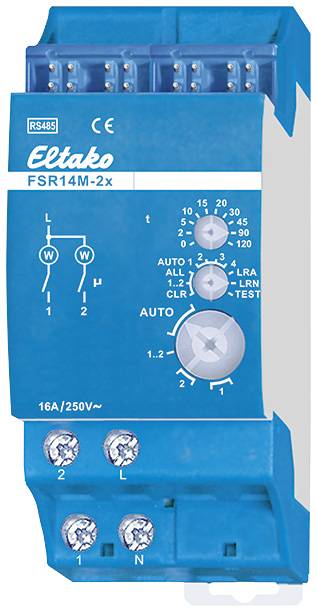

Eltako FSR14M-2x Busschakelactor RS485 Rack Schakelvermogen (max.) 2000 W

Stroomstootschakelrelais met 2 kanalen en meting van het effectieve vermogen. 1+1 NO-contact niet potentiaalvrij 16A/250V AC, 230V-LED-lampen tot 600 W, gloeilampen 2000W. Bidirectioneel. Standby-verlies slechts 0,1 watt. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 2 deeleenheden = 36 mm breed, 58 mm diep. Aansluiting op de Eltako-RS485-bus. Dwarsbedrading bus en stroomvoorziening met jumper. Het momentvermogen wordt voor elk kanaal afzonderlijk gemeten en aan de bus doorgegeven - bijv. voor overdracht naar een externe computer - en ook via de FAM14 in het draadloze netwerk verzonden. De maximale stroom als som over beide contacten bedraagt 16 A, er is daarom een beveiliging aan L met maximaal 16 A nodig. Contactschakeling in nuldoorgang voor het beschermen van de contacten en de lampen. Bij uitval van de voedingsspanning blijft de schakeltoestand behouden. Bij terugkerende voedingsspanning wordt gedefinieerd uitgeschakeld. De kanalen kunnen onafhankelijk van elkaar als ES- en/of ER-kanaal worden ingeleerd. Scènes-besturing: Met een van de vier stuursignalen van een als scenarentknop ingeleerde toets met dubbele wip kunnen meerdere kanalen van één of meer FSR14M-2x naar elk van de scènes worden in- resp. uitgeschakeld. Centrale commando's op de PC worden met de radiografische visualiserings- en besturingssoftware GFVS verzonden. Hiervoor op de PC een of meer FSR14M-2x inleren. Met de draaischakelaars worden de toetsen ingeleerd en eventueel de 2 kanalen getest. Voor de normale werking worden de middelste en de onderste draaischakelaar vervolgens OP AUTO gezet. Bij de bovenste draaischakelaar wordt evt. Voor alle kanalen gelijk de EW-tijd (0-120 seconden) voor relais resp. de RV-tijd (0-120 minuten) voor stroomstootschakelaars ingesteld. Als draadloze bewegings-helderheidssensoren FBH (master) en/of FBH (slave) worden ingeleerd, wordt met de bovenste draaischakelaar, voor elk kanaal gescheiden, de schakeldrempel vastgelegd, waarbij de verlichting wordt ingeschakeld of uitgeschakeld. Instellingen van de bovenste draaischakelaar volgens de gebruiksaanwijzing. Als draadloze helderheidssensoren worden ingeleerd, wordt met de bovenste draaischakelaar, voor elk kanaal gescheiden, de schakeldrempel vastgelegd, waarbij afhankelijk van de helderheid de verlichting wordt ingeschakeld of uitgeschakeld (van ca. 0lux in de positie 0 tot ca. 50lux in de positie 120). Een hysterese van ca. 300lux tussen het in- en uitschakelen is vast ingesteld. Een extra ingestelde RV-tijd wordt niet in acht genomen. Per kanaal kan slechts één FBH (master) of FAH worden ingeleerd. Een FBH (master) of FAH kan echter in meerdere kanalen worden ingeleerd. Als draadloze raamdeurcontacten FTK of raamsensor FFG7B worden ingeleerd, kunnen met de middelste draaischakelaar in de standen AUTO 1 tot AUTO 4 verschillende functies worden ingesteld en maximaal 116 FTK worden gekoppeld: AUTO 1 = venster naar, dan uitgang actief. AUTO 2 = venster open, dan uitgang actief. In de standen AUTO 3 en AUTO 4 zijn de op een kanaal ingeleerde FTK automatisch gekoppeld. Bij AUTO 3 moeten alle FTK gesloten zijn, zodat het werkcontact sluit (bijv. voor klimaatbesturing). Bij AUTO 4 is een geopende FTK voldoende om het werkcontact te sluiten (bijv. voor alarmmelding of het inschakelen van de stroomvoorziening van een uitgang). Een of meer FTK's kunnen in meerdere kanalen worden ingeleerd, zodat verschillende functies gelijktijdig per FTK mogelijk zijn. Na een stroomuitval wordt de koppeling door een nieuw signaal van de FTK resp. bij de volgende statusmelding na 15 minuten weer tot stand gebracht. Een extra ingestelde RV-tijd wordt niet in acht genomen. Functie met draadloze rookmelder FRW of watersensoren volgens de gebruiksaanwijzing. De LED onder de bovenste draaischakelaar begeleidt het inleerproces volgens de gebruiksaanwijzing en geeft tijdens het gebruik stuurcommando's door kort oplichten weer.
