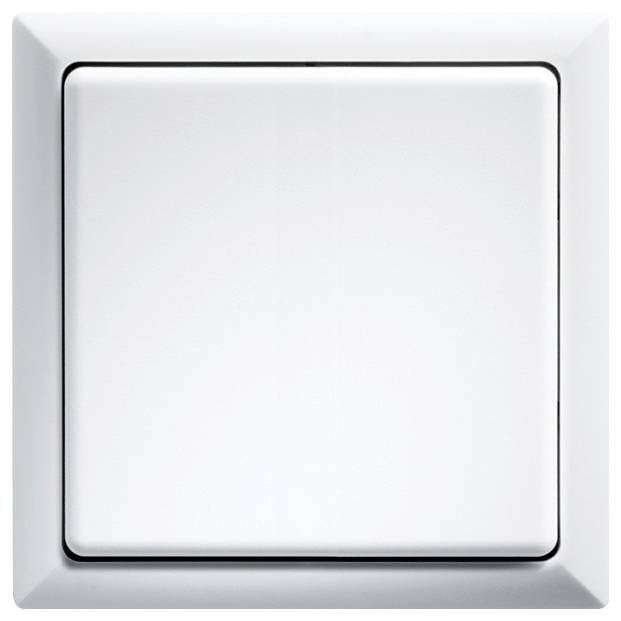

Eltako FT4F-pg Draadloze knop Draadloos 4-kanaals Opbouw (op muur) Bereik max. (in het vrije veld) 30 m

Funktaster voor oppervlakken, 80 x 80 mm buiten, binnenmaat voor frame 63 x 63 mm, 15 mm hoog. Produceert zelf de energie voor draadloze signalen als er op de knop wordt gedrukt, daarom geen stand-byverbruik. Met wipschakelaar en dubbele wipschakelaar. Smart Home-sensor. Meegeleverd worden het frame R1F, een wipwip WF, een dubbele wipschakelaar DWF (alle dezelfde kleur), een bevestigingsframe BRF, de bevestigingsplaat HP HP, de draadloze module en een plakfolie. De draadloze schakelaars met een wipschakelaar kunnen twee herkenbare signalen verzenden: wipschakelaar bovenaan of onderaan indrukken. Draadloze schakelaars met dubbele wipschakelaar kunnen vier bruikbare signalen verzenden: twee wipschakelaars telkens bovenaan of onderaan indrukken. De bevestigingsplaat kan op een vlakke ondergrond worden geschroefd of met de meegeleverde kleeffolie aan de wand, op glas of op meubels worden gekleefd. Via een 55mm-schakeldoos worden de in de doos aanwezige hulzen voor schroefbevestiging gebruikt. Vanuit de fabriek is de dubbele wipschakelaar vastgeklikt op de draadloze module. Als hij door de grote wipschakelaar moet worden vervangen, de wipschakelaarhelften naar voren trekken en daarbij niet naar het midden buigen. Daarna de grote wipschakelaar zo vastklikken, dat de markeringen 0 en I aan de achterkant overeenkomen met de draadloze module. Plak bij het vastplakken eerst de bevestigingsplaat met frame vast met de vergrendelingen boven en onder. Daarna de set draadloze module met wipschakelaar – markering 0 aan de achterkant altijd bovenaan – vastklikken. Om vast te schroeven het frame met bevestigingsframe van de bevestigingsplaat losmaken. Hiertoe moeten de vergrendelingen van de bevestigingsplaat naar buiten worden gedrukt. Daarna de bevestigingsplaat – met de vergrendelingen boven en onder – vastschroeven, het frame met het bevestigingsframe opklikken en de set draadloze module met wipschakelaar – markering 0 aan de achterkant altijd bovenaan – vastklikken. Voor schroefbevestiging adviseren wij roestvrijstalen schroeven met verzonken kop 2,9 x 25 mm, DIN 7982 C. Zowel met pluggen 5 x 25 mm als op 55mm-schakeldozen. Het Eltako frame kan bij de montage altijd worden vervangen door een frame van andere fabrikanten met binnenmaat 55 x 55 mm. De in de draadloze knop meegeleverde draadloze module kan volgens de gebruiksaanwijzing in alle versleutelbare actuatoren van de series 61 en 71 en in de FAM14 gecodeerd worden geïntegreerd. Hiervoor is de radiotaster-encryptiewip FTVW van pagina 7-21 nodig. Versleutelbare actuatoren dragen het pictogram van een sleutel.
