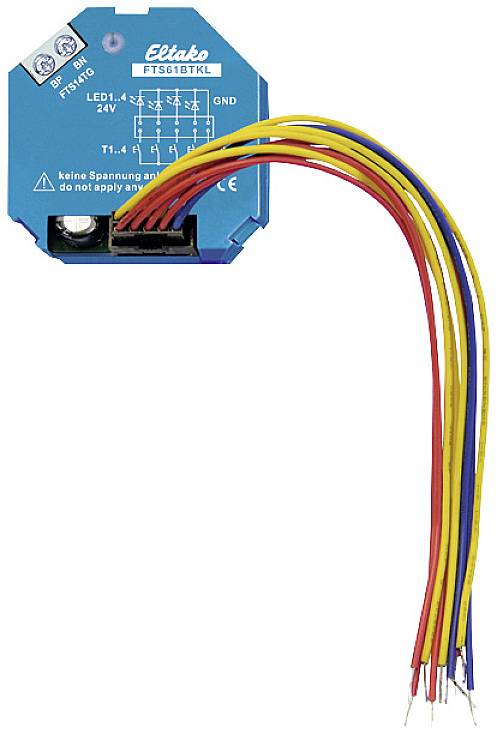

Eltako FTS61BTKL Drukknopkoppeling RS485 Inbouw (in muur)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
117 Stuk(s)
Aantal
Totaal (€ 51,23 / Stuk)
€ 51,23
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Bussysteem draadloze bus
- Soortnaam
Drukknopkoppeling
- Serie
Eltako
- Afm.
(b x h x d) 45 x 18 x 18 mm
IP20
- Voedingsspanning
29 V/DC
- Montagewijze
Inbouw (in muur)
0.2 W
- Gegevensoverdracht (Smart Home)
RS485
- Kanalen
4
- Breedte
45 mm
- Hoogte
18 mm
- Diepte
18 mm
- Basisstation
Niet noodzakelijk, optioneel voor bediening op afstand
- Gegevensuitwisseling
Bidirectioneel (bi)
n.v.t.
- Bijzonderheden
2-draads
Flush-mounted
FALSE
TRUE
FALSE
Clamp mounting
Other
FALSE
IP20
1
FALSE
TRUE
18 mm
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2637566 Eltako FTS61BTKL Drukknopkoppeling RS485 Inbouw (in muur)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2637566 Eltako FTS61BTKL Drukknopkoppeling RS485 Inbouw (in muur)
Omschrijving
Bus-tasterkoppeling voor 4 conventionele toetsen met geïntegreerde 24V-LED's voor aansluiting op taster-gateways FTS14TG via een 2-draads-tasterbus. Standby-verlies slechts 0,2 watt. Voor inbouwmontage. 45 mm lang, 45 mm breed en 18 mm diep. Maximaal 30 bustesters en/of bus-tasterkoppeling FTS61BTKL kunnen op de klemmen BP en BN van een taster-gateways FTS14TG worden aangesloten. De toegestane totale lengte van de leiding bedraagt 200 m. De bij de FTS14TG meegeleverde RLC-schakel moet op de verste bus-toets resp. Bus-tasterkoppeling bovendien op de klemmen BP en BN worden aangesloten. Via de 2-draads-tasterbus wordt de voeding van de aangesloten FTS61BTKL met 29 V DC en gelijktijdig de gegevensoverdracht uitgevoerd. Gebruik alleen gangbare bus- of telefoonlijnen. Op de 15 cm lange aansluitkabels kunnen maximaal vier conventionele toetsen T1-T4 worden aangesloten. De tegenpool is elk T0. De aansluitkabels kunnen tot 2 m worden verlengd. Met de in de toetsen geïntegreerde 24V-LED's worden bevestigingstelegrammen van actuatoren weergegeven, wanneer de ID's van de actuatoren met PCT14 in de ID-tabel van de FTS14TG zijn ingevoerd. Let op! Geen spanning aanleggen. Als richtingstester kunnen de paren T1/T3 en T2/T4 worden gedefinieerd. De bus wordt op BP en BN aangesloten. Let op de polariteit!
