Enda PID Universele regelaar Pt100, J, K, L, S, R, T -200 tot 1700 °C (l x b x h) 87 x 48 x 96 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Universele regelaar
Type temperatuurregelaar
PID
Voedingsspanning
230 V/AC
Max. meettemperatuur
1700 °C
Aantal relaisuitgangen
2
Datasheet (PDF)
3 Stuk(s)
Aantal
Totaal (€ 99,17 / Stuk)
€ 99,17
excl. btw
Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Highlights & Details

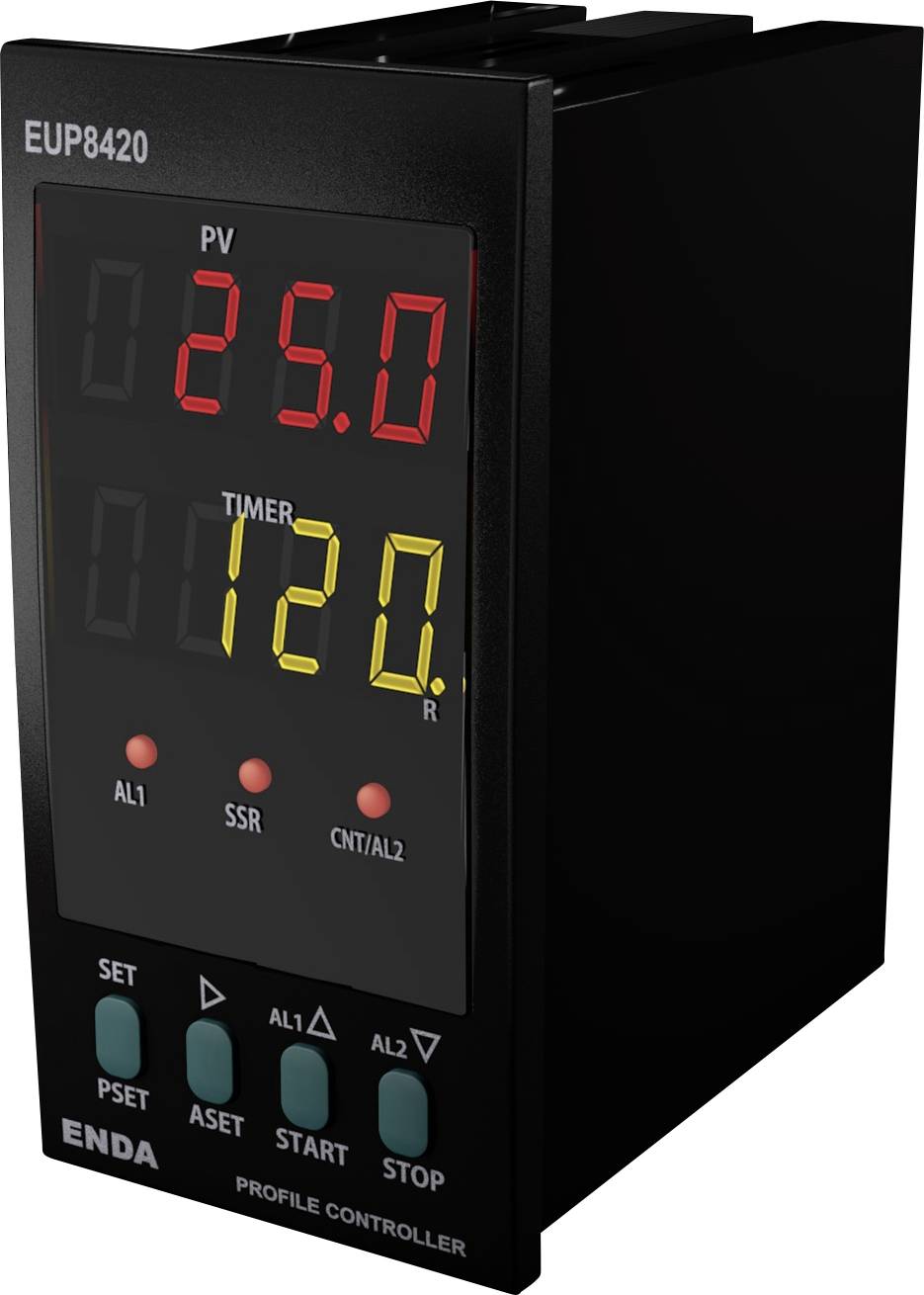

Enda EUP8420-230 PID universele regelaar
- Mogelijkheid voor het invoeren van een selecteerbare dubbele waarde
- Selecteerbaar sensortype PT-100, J, K, L, T, S, R
- Selecteerbare ingang: 0-20 mA, 4-20 mA, 0-10 V, 2-10 V, 0-25 mV en 0-50 mV
- Mogelijkheid voor de besturing van profielen met maximaal 16 stappen
- Programmering van de AL1- en AL2-uitgangen bij elke stap
- Mogelijkheid om bij stroomuitval verder te gaan waar u was gebleven
- Automatische berekening van de PID-parameters (SELF TUNE)
- Digitale ingang met drie verschillende toewijsbare functies
- F-functietoets, die met drie verschillende functies kan worden bezet
- Soft-start functie
- Selecteerbare analoge, SSR- of relaisbesturingsuitgang
- Selecteerbare analoge stuuruitgang 0-20 mA en 4-20 mA
- C/A2-relaisuitgang, die als tweede alarm- of temperatuurcontroleuitgang kan worden gebruikt
- Relaisuitgang A1 kan als eerste alarmuitgang of PID-koeluitgang worden gebruikt
- Selecteerbare verwarmings-/koelbesturing
- Offset-eigenschap voor de invoer
- Mogelijkheid voor het kiezen van relaisposities in geval van een sondeuitval of een periodieke en automatische periodieke werking
- Communicatie met RS-485 Modbus-protocol
- CE-gemarkeerd conform en-normen
- De teksten voor dit artikel zijn automatisch vertaald.
Technische specificaties
- Regelwijze: Selecteerbaar tussen on-Off/P, PI, PD, PID
- Soortnaam
Universele regelaar
- Type
EUP8420-230
- Type temperatuurregelaar
PID
- Voedingsspanning
230 V/AC
- Meetgebied
-200 tot 1700 °C
- Max. meettemperatuur
1700 °C
- Min. meettemperatuur
-200 °C
- Aantal analoge uitgangen
1
- Aantal relaisuitgangen
2
- Aantal transistoruitgangen
1
- Uitgangen
C/A2 relais: 250 VAC, 8 A (ohmse belasting), omschakeling NO + NC
A1 relais: 250 VAC, 8 A (ohmse belasting), NO (selecteerbaar als alarm1 of koelfunctie)
ANL/SSR-uitgang: 0 - 20 mA, 4 - 20 mA (12-bits, 0,2% nauwkeurigheid) of als SSR-uitgang 24 V/20 mA
- Afm.
(l x b x h) 87 x 48 x 96 mm
- Kleur (specifiek)
Zwart
- Hoogte
96 mm
87 mm
- Breedte
48 mm
IP65 (voorzijde)
IP20 (achterzijde)
- Sensortype
Pt100
J
K
L
S
R
T
- Fabrikantnr.
EUP8420-230
- Uitvoering
PID universele regelaar, zelfdovend behuizingsmateriaal
- Inbouwdiepte
87 mm
- Montagewijze
Inbouw (in muur of meubel)
- Digitale ingangen
1
- Inbouwmaten
48 x 96 mm
- Sensortype
THERMO-ELEMENTEN J, K, L, T, S, R en PT100
- Gewicht
400 g
Documenten en downloads
Datablad
Datablad 3527757 Enda PID Universele regelaar Pt100, J, K, L, S, R, T -200 tot 1700 °C (l x b x h) 87 x 48 x 96 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3527757 Enda PID Universele regelaar Pt100, J, K, L, S, R, T -200 tot 1700 °C (l x b x h) 87 x 48 x 96 mm
Omschrijving
Uitvoering
- Soort besturing - enkelvoudige instelwaarde- en alarmbesturing
- Controlemethode aan-uit, P, PI, PD, PID
- A/D-omvormer - 14 bits
- Aftasttijd - 100 ms
- Proportionele band - instelbaar tussen 0,0% en 100,0%. Als PB = 0,0% is, wordt de aan/uit-besturing geselecteerd.
- Controleperiode - instelbaar van 1 tot 125 seconden
- Hysterese - instelbaar van 1 tot 50 °C/V.
