FESTO Drukregelventiel 162583 LR-1/4-D-7-MINI Materiaal (behuizing) Zinkspuitgietwerk Afdichtmateriaal NBR 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
10 Stuk(s)
Aantal
Totaal (€ 77,68 / Stuk)
€ 77,68
excl. btw
Gratis verzending*
Slechts 10 Stuk(s) beschikbaar
Highlights & Details

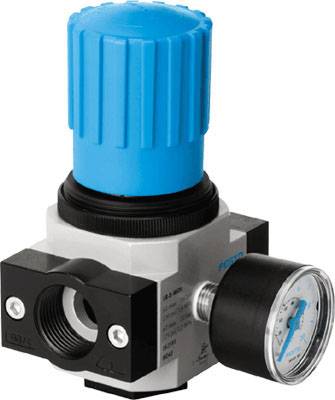

Drukregelventiel LR-1/4-D-7-MINI
Technische specificaties
- Direct aangestuurd membraanregelventiel
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4];; Inerte gassen
- Type
LR-1/4-D-7-MINI
- Soortnaam
Drukregelventiel
- Materiaal (behuizing)
Zinkspuitgietwerk
- Aansluiting
G 1/4
- Max. doorstroomhoeveelheid
1600 l/min
- Operationele druk (max.)
16 bar
- Uitvoering
Drukregelventiel LR-1/4-D-7-MINI met manometer, werkdruk tot 7 bar. Bouwgrootte = mini, serie = D, bedieningszekering=draaiknop met vergrendeling, inbouwpositie = willekeurig, constructieve opbouw = direct aangestuurd membraanregelventiel
- Fabrikantnr.
162583
- Bouwgrootte
Mini
- Werkingsdruk (min.)
1 bar
- Afdichtmateriaal
NBR
- Gewicht
350 g
- Temperatuurbereik van het medium
-10 tot +60 °C
- Max. medium temperatuur
+60 °C
- Min. medium temperatuur
-10 °C
- Medium
Perslucht
- Bijzonderheden
Draaibaar
- Drukregeling (max.)
7 bar
- Drukregeling (min.)
0.5 bar
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
-10 °C
- Wijze van werking
Directwerkend
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 1937123 FESTO Drukregelventiel 162583 LR-1/4-D-7-MINI Materiaal (behuizing) Zinkspuitgietwerk Afdichtmateriaal NBR 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1937123 FESTO Drukregelventiel 162583 LR-1/4-D-7-MINI Materiaal (behuizing) Zinkspuitgietwerk Afdichtmateriaal NBR 1 stuk(s)
Omschrijving
• Met schroefdraad en stekkeraansluiting
• Schroefdraad M5, RX, R¼
Stekkeraansluiting voor slang buitendiameter 4 - 8 mm
• Stekkeraansluiting 360° draaibaar
Het drukregelventiel houdt de uitgangsdruk aan de secundaire zijde, onafhankelijk van drukschommelingen aan de primaire zijde en het luchtverbruik, grotendeels constant.
De primaire druk die op de schroefdraad wordt uitgeoefend, valt bij een QS-stekkeraansluiting lager uit.
• Schroefdraad M5, RX, R¼
Stekkeraansluiting voor slang buitendiameter 4 - 8 mm
• Stekkeraansluiting 360° draaibaar
Het drukregelventiel houdt de uitgangsdruk aan de secundaire zijde, onafhankelijk van drukschommelingen aan de primaire zijde en het luchtverbruik, grotendeels constant.
De primaire druk die op de schroefdraad wordt uitgeoefend, valt bij een QS-stekkeraansluiting lager uit.
Opmerkingen
De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de +5 en +30 °C. De QNn-waarde is de maataanduiding voor gas in liter per minuut.Het drukregelventiel heeft geen ontluchting, dat wil zeggen dat een toenemende secundaire druk niet kan worden verminderd.
