FESTO Elektrische cilindermodule EPCE-TB-60-30-FL-MF-ST-M-H1-PLK-AA 8102168 Slaglengte 30 mm 24 V 1 stuk(s) kopen ? Conrad Electronic

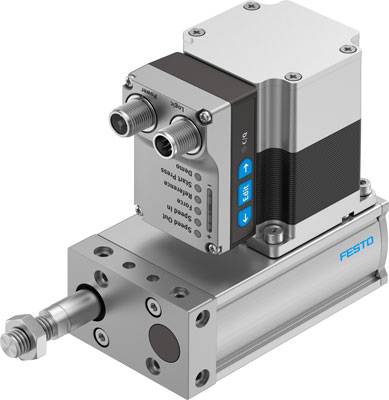

Een zilveren, rechthoekige pneumatische cilinder met sturingscomponenten en kabelaansluitingen van Festo.

Afbeelding vergelijkbaar

Nominale stroom (afgerond)

5.3 A

Nominale spanning

24 V

Snelheid (max.)

0.6 m/s

Slaglengte

30 mm

Soortnaam

Elektrische cilindermodule

Datasheet (PDF)

Leverbaar do. 1 okt.

Aantal

Stuk(s)

Totaal (€ 648,76 / Stuk)

€ 648,76

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Aandrijfpignon werkzame diameter: 10.18 mm
Aantal digitale logische uitgangen 24 V DC: 2
Aantal digitale logische ingangen: 2
Weergave: LED
Werkbereik logische ingang: 24 V
Botsenergie in de eindposities: 0.016 J
Maat: 60
Soort bevestiging: Met doorgaande boring - met binnendraad - met centreerbus - met accessoires
Bedrijfsklaar-indicatie: LED
Bewegende massa bij een slag van 0 mm: 197 g.
Eigenschappen digitale logische uitgangen: Niet galvanisch gescheiden - configureerbaar
Eigenschappen logische bewerking: Niet galvanisch gescheiden - configureerbaar
Inbouwpositie: willekeurig
Inschakelduur: 1
Gewichtstoeslag per 10 mm slag: 45 g.
Basisgewicht bij 0 mm slag: 1397 g.
Opmerking over de omgevingstemperatuur: bij een omgevingstemperatuur van boven de 30 °C moet rekening gehouden worden met een vermogensreductie van 2% per K.
Slag: 30 mm
Hefreserve: 0 mm
IO-Link, aansluitmethode: stekker
IO-Link, aantal poorten: 1
IO-Link, datageheugen vereist: 500 bytes
IO-Link, communicatiemodus: COM3 (230,4 kBaud)
IO-Link, minimale cyclustijd: 1 ms
IO-Link, poorttype: A
IO-Link, protocol: Device V 1.1
IO-Link, procesdatabreedte IN: 2 bytes
IO-Link, procesdatabreedte OUT: 2 bytes
IO-Link, procesdata IN: 1 bit (State Device), 1 bit (State Move), 1 bit (State in), 1 bit (State out)
IO-Link, procesdata-inhoud OUT: 1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error)
IO-Link, servicedata-inhoud IN: 32-bits Force, 32-bits Position, 32-bits Speed
IO-Link, SIO-Mode-ondersteuning: ja
Isolatiebeschermingsklasse: B
KC-kenteken: KC-EMC
Uiteinde van de zuigerstang: Buitendraad
Schroefdraad van de zuigerstang: M10x1,25
Constructieve opbouw: Met tandriem - elektrische cilinder - met geïntegreerde aandrijving
Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
LABS-conformiteit: VDMA24364-zone III.
Opslagtemperatuur: -20 tot 60 °C
Logica-interface, aansluitmethode: stekker
Logica-interface, aansluittype: 992264
Logica-interface, aansluitmethode: M12x1, A-gecodeerd conform EN 61076-2-101
Logica-interface, aantal polen/aders: 8
Max. Kabellengte: 20 m bij IO-Link-bedrijf - 15 m uitgangen - 15 m ingangen
Max. Moment Mx: 0 Nm
Max. Moment My: 1 Nm
Max. Moment MZ: 1 Nm
Max. stroomverbruik: 5300 mA
Max. Aanvoerkracht FX: 150 N
Maximale stroom digitale logische uitgangen: 100 mA
Max. Versnelling: 9 m/s2
Max. snelheid: 0.6 m/s
Motortype: stappenmotor
Nominale spanning DC: 24 V
Nominale stroom: 5.3 A
Parameterinterface: IO-Link, bedieningsinterface
Positiedetectie: motorencoder
Productgewicht: 1532 g
Referentieverplaatsing: Vaste aanslag-Block negatief - vaste aanslag-Block positief
Relatieve luchtvochtigheid: 0 - 90 %
Richtwaarde kilometerstand: 300 km.
Richtwaarde laadvermogen, horizontaal: 10 kg
Richtwaarde laadvermogen, verticaal: 5 kg
Rotorsensor: encoder absoluut single turn
Rotorsensor resolutie: 16 bit
Rotorsensor meetprincipe: magnetisch
Schakellogica-uitgangen: PNP (plusschakelend)
Schakellogica-ingangen: PNP (plusschakelend)
Schokbestendigheid: schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Beschermingsklasse: IP40
Beschermingsklasse: III
Trillingsbestendigheid: transportgebruikstest met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Voedingsspanning, aansluitmethode: stekker
Voedingsspanning, aansluitmethode: M12x1, T-gecodeerd conform EN 61076-2-111
Voedingsspanning, aantal polen/aders: 4
Specificatie logische ingang: conform IEC 61131-2, type 1
UKCA-tekens zie conformiteitsverklaring: Conform UK-voorschriften voor EMC - conform UK RoHS-voorschriften
Omgevingstemperatuur: 0 tot 50 °C
Verdraaibare beveiliging/geleiding: Glijgeleiding
Aanvoerconstante: 32 mm/omw
Onderhoudsinterval: Levensduursmering
Materiaal deksel: Aluminium kneedlegering, geanodiseerd
Materiaal behuizing: aluminium kneedlegering, geanodiseerd
Materiaal zuigerstang: Hooggelegeerd staal roestvrij
Materiaal tandriem: Polychloroprene met glasvezel
Materiaalinformatie: conform RoHS
Herhalingsnauwkeurigheid: 0,05 mm
Rek tandriem: 0.00375
Tandriemverdeling: 2 mm
Toegestane spanningsschommelingen: +/- 15%
Goedkeuring: RCM Mark
Extra functies: bedieningsinterface, geïntegreerde eindpositiedetectie
Supplement bewegende massa per slag van 10 mm: 9.75 g.

Nominale stroom: 5.3 A

Nominale stroom (afgerond): 5.3 A

Fabrikantnr.: 8102168

Type: EPCE-TB-60-30-FL-MF-ST-M-H1-PLK-AA

Bouwgrootte: 60

Zuigerstang - schroefdraad: M10 x 1.25

Nominale spanning: 24 V

Snelheid (max.): 0.6 m/s

Slaglengte: 30 mm

Stroomverbruik: 5300 mA

Max. omgevingstemperatuur: +50 °C

Min. omgevingstemperatuur: 0 °C

Gewicht: 1532 g

UKCA: Ja

Soortnaam: Elektrische cilindermodule

Documenten en downloads

Datablad

Datablad 2803376 FESTO Elektrische cilindermodule EPCE-TB-60-30-FL-MF-ST-M-H1-PLK-AA 8102168 Slaglengte 30 mm 24 V 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2803376 FESTO Elektrische cilindermodule EPCE-TB-60-30-FL-MF-ST-M-H1-PLK-AA 8102168 Slaglengte 30 mm 24 V 1 stuk(s)

Omschrijving

Elektrocilindereenheid EPCE-TB-60-30-FL-MF-ST-M-H1-PLK-AA aandrijfpignon effectieve diameter = 10,18 mm, maat = 60, slag = 30 mm, slagreserve = 0 mm, zuigerstangschroefdraad = M10x1,25
