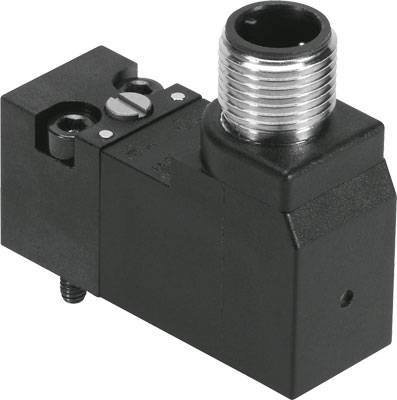

FESTO Magneetventiel 8040575 VSCS-B-M32-MD-WA-1R3-8 Aansluitplaat 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 46,27 / Stuk)
€ 46,27
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Bouwbreedte 15 mm
- Bedieningswijze: elektrisch
- Werkdruk: 21.75 - 116 psi
- Werkdruk MPa: 0.15 - 0.8 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Afdichtingsprincipe: zacht
- Inbouwpositie: willekeurig
- Inschakelduur: 1
- Elektrische aansluiting: M12x1 - conform IEC 61076-2-101
- Voldoet aan de norm ISO 15218
- Handmatige hulpbediening: Vast - vast
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Aanwijzing voor geforceerde dynamisering: Schakelfrequentie minimaal 1x per week
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- LABS-CONFORMITEIT: VDMA24364-C1-L.
- Mediumtemperatuur: -5 - 50 °C.
- Normaal nominaal debiet: 13.5 l/min
- Pneumatische aansluiting 1: aansluitplaat
- Pneumatische aansluiting 2: Aansluitplaat
- Pneumatische aansluiting 3: aansluitplaat
- Resettype: mechanische veer
- Schakeltijd uit: 6 ms
- Schakeltijd aan: 8 ms
- Schokbestendigheid: schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
- Veiligheidsklasse: IP65
- Trillingsbestendigheid: transportgebruikstest met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
- Spoeleigenschappen: 24 V/DC: 1,3 W
- Soort besturing: direct
- Stromingsrichting: niet omkeerbaar
- Overdekking: Negatieve overdekking
- Omgevingstemperatuur: -5 tot 50 °C
- Ventielfunctie: 3/2 gesloten monostabiel
- Materiaal afdichtingen: NBR
- Materiaalinformatie: conform RoHS
- Toegestane spanningsschommelingen: +/- 10%
- Soortnaam
Magneetventiel
- Operationele druk (max.)
8 bar
- Aansluiting
Aansluitplaat
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Temperatuurbereik van het medium
-5 tot +50 °C
- Fabrikantnr.
8040575
- Werkingsdruk (min.)
1.5 bar
- Bediening
elektrisch
- Afdichtmateriaal
NBR
- Max. doorstroomhoeveelheid
13,5 l/min
- Max. medium temperatuur
+50 °C
- Min. medium temperatuur
-5 °C
IP65
- Max. omgevingstemperatuur
+50 °C
- Min. omgevingstemperatuur
-5 °C
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2801064 FESTO Magneetventiel 8040575 VSCS-B-M32-MD-WA-1R3-8 Aansluitplaat 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2801064 FESTO Magneetventiel 8040575 VSCS-B-M32-MD-WA-1R3-8 Aansluitplaat 1 stuk(s)
Omschrijving
Magneetventiel VSCS-B-M32-MD-WA-1R3-8 ventielfunctie=3/2 gesloten monostabiel, bedieningswijze=elektrisch, bouwbreedte=15 mm, normale nominale stroom=13,5 L/min, werkdruk MPa=0,15 - 0,8 MPa
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
