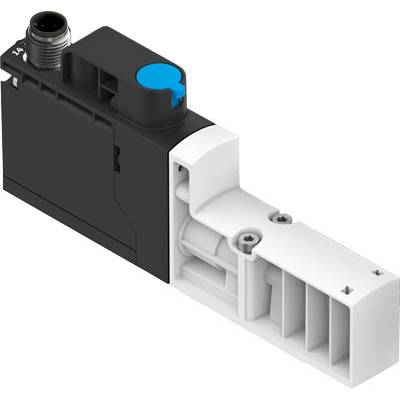

FESTO Magneetventiel 8066573 VSVA-BT-M32CS2-MYE-A2-1T5L-PA 24 V G 1/8 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 329,75 / Stuk)
€ 329,75
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Bouwbreedte 18 mm
- Type bevestiging: Op aansluitplaat
- Bedieningswijze: elektrisch
- Werkdruk: 3 - 10 bar
- Werkdruk MPa: 0.3 - 1 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Afdichtingsprincipe: zacht
- Inbouwpositie: willekeurig
- Inschakelduur: 1
- Elektrische aansluiting: Plug-in
- Handmatige hulpbediening: Vaststellend - zelfresterend door een elektrisch aanstuursignaal
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking niet mogelijk
- Constructieve opbouw: schotelzitting
- Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
- Max. Negatieve puls bij 1 signaal: 1200 µs
- Max. Positieve puls bij 0 signaal: 2000 µs
- Mediumtemperatuur: -5 - 50 °C.
- Nominale bedrijfsspanning DC: 24 V
- Normaal nominaal debiet: 125 l/min
- Normale remopbrengst ontluchten.: 125 L/min.
- Pneumatische aansluiting 2: G1/8
- Pneumatische aansluiting 4: G1/8
- Productgewicht: 110 g
- Type terugstelling: Mechanische veer - pneumatische veer
- Schakelelement functie: verbreekcontact
- Schakelvraag: Via drukschakelaar, ontlucht toestand
- Schokbestendigheid: schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
- Veiligheidsklasse: IP65
- Trillingsbestendigheid: transportgebruikstest met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
- Signaalstatus-indicator: LED geel, ventielbediening - LED groen, drukschakelaar, ontlucht toestand
- Spoeleigenschappen: 24 V/DC: 1,6 W
- Type bediening: Voorgeregeld
- Voeding stuurlucht: Intern
- Stuurmedium: Perslucht volgens ISO 8573-1:2010 [7:4:4]
- Stromingsrichting: niet omkeerbaar
- Overdekking: Negatieve overdekking
- Omgevingstemperatuur: -5 tot 50 °C
- Ventielfunctie: 3/2 gesloten monostabiel
- Materiaal afdichtingen: HNBR, NBR
- Materiaal behuizing: PA-versterkt
- Materiaal schroeven: Staal, verzinkt
- Materiaalinformatie: conform RoHS
- Toegestane spanningsschommelingen: +/- 10%
- Soortnaam
Magneetventiel
- Voedingsspanning
24 V
- Operationele druk (max.)
10 bar
- Materiaal (behuizing)
PA
- Aansluiting
G 1/8
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Temperatuurbereik van het medium
-5 tot +50 °C
- Fabrikantnr.
8066573
- Werkingsdruk (min.)
3 bar
- Bediening
elektrisch
- Afdichtmateriaal
HNBR
NBR
- Max. doorstroomhoeveelheid
125 l/min
- Gewicht
110 g
- Max. medium temperatuur
+50 °C
- Min. medium temperatuur
-5 °C
IP65
- Max. omgevingstemperatuur
+50 °C
- Min. omgevingstemperatuur
-5 °C
Documenten en downloads
Datablad
Datablad 2801397 FESTO Magneetventiel 8066573 VSVA-BT-M32CS2-MYE-A2-1T5L-PA 24 V G 1/8 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2801397 FESTO Magneetventiel 8066573 VSVA-BT-M32CS2-MYE-A2-1T5L-PA 24 V G 1/8 1 stuk(s)
Omschrijving
VSVA – vele integratiemogelijkheden
Standaard. Maar flexibel, voor maximale functionaliteit en systeemintegratie. Mix van ventielen via directe ventielaansluiting op de PLC, complete installatieoplossing op ventielbatterij of ventieleiland met de hoogste doorstroming - alles is mogelijk met de ventielen VSVA. En dat voor een voordelige prijs. Alle ventielen zijn ook als pneumatisch bediende ventielen beschikbaar en kunnen tot aan het ventieleiland VTSA, het grote
zusje van VSVA, worden uitgebouwd.
Integratie met een hoofdletter I
De robuuste ventielen maken pneumatische functie-integratie mogelijk door verticale doorverbinding met componenten zoals regelaars, smoorplaten en een drukafsluitplaat. Voor handmatige drukregeling inclusief manometer. Nieuw is de centrale M12-stekker.
Andere varianten:
5-pins stekkeraansluiting voor de maten 26 mm (01) en 18 mm (02) en de installatieaansluitingen M8 en M12.
Omkeermodus: snellere cycli, langere levensduur
Omkeerbare regelaars bieden echte voordelen: 50% meer luchtafvoer, kortere cyclustijden en twee soorten druk gelijktijdig op één ventiel. De druk kan onafhankelijk van de schakelstand van het ventiel worden ingesteld en afgelezen – dat zorgt voor een langere levensduur. Grote, snel gedimensioneerde luchtdoorsneden voor optimaal gelijktijdig schakelen.
Standaard. Maar flexibel, voor maximale functionaliteit en systeemintegratie. Mix van ventielen via directe ventielaansluiting op de PLC, complete installatieoplossing op ventielbatterij of ventieleiland met de hoogste doorstroming - alles is mogelijk met de ventielen VSVA. En dat voor een voordelige prijs. Alle ventielen zijn ook als pneumatisch bediende ventielen beschikbaar en kunnen tot aan het ventieleiland VTSA, het grote
zusje van VSVA, worden uitgebouwd.
Integratie met een hoofdletter I
De robuuste ventielen maken pneumatische functie-integratie mogelijk door verticale doorverbinding met componenten zoals regelaars, smoorplaten en een drukafsluitplaat. Voor handmatige drukregeling inclusief manometer. Nieuw is de centrale M12-stekker.
Andere varianten:
5-pins stekkeraansluiting voor de maten 26 mm (01) en 18 mm (02) en de installatieaansluitingen M8 en M12.
Omkeermodus: snellere cycli, langere levensduur
Omkeerbare regelaars bieden echte voordelen: 50% meer luchtafvoer, kortere cyclustijden en twee soorten druk gelijktijdig op één ventiel. De druk kan onafhankelijk van de schakelstand van het ventiel worden ingesteld en afgelezen – dat zorgt voor een langere levensduur. Grote, snel gedimensioneerde luchtdoorsneden voor optimaal gelijktijdig schakelen.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
