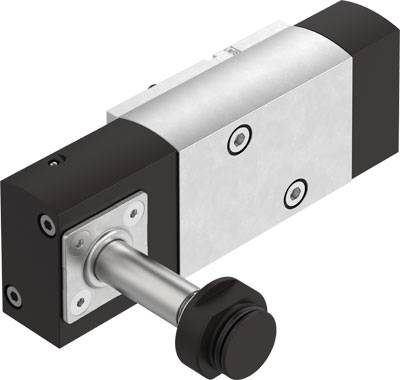

FESTO Magneetventiel 8116380 VSNC-FTC-M52-M-G14-F19A NAMUR 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 161,15 / Stuk)
€ 161,15
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Ontluchtingsfunctie: smoorbaar
- Aansluiting ademhalingsopening: Niet vast
- Bouwbreedte: 32 mm
- Bevestigingswijze: met doorgangsboring
- Bedieningswijze: elektrisch
- Werkdruk: 2.5 - 8 bar
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Afdichtingsprincipe: zacht
- Inbouwpositie: willekeurig
- Inschakelduur: 1
- Voldoet aan norm: VDI/VDE 3845 (NAMUR)
- Handmatige hulpbediening: Geen
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Constructieve opbouw: schotelzitting
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Mediumtemperatuur: -20 - 60 °C.
- Normaal nominaal debiet: 800 l/min
- Normale doorstroming, terugloop van de uitlaatlucht 4->3: 110 L/min.
- Pneumatische aansluiting 1: G1/4
- Pneumatische aansluiting 2: NAMUR aansluitschema
- Pneumatische aansluiting 3: G1/4
- Pneumatische aansluiting 4: NAMUR aansluitschema
- Pneumatische aansluiting 5: G1/4
- Productgewicht: 478 g
- Resettype: mechanische veer
- Schakeltijd uit: 380 ms
- Schakeltijd aan: 435 ms
- Spoelwaarden: Zie elektromagnetische klep, afzonderlijk te bestellen
- Type bediening: Voorgeregeld
- Voeding stuurlucht: Intern
- Stromingsrichting: niet omkeerbaar
- Overdekking: Negatieve overdekking
- Omgevingstemperatuur: -20 - 60 °C.
- Klepfunctie: 5/2 of 3/2 te wijzigen
- Materiaal afdichtingen: NBR
- Materiaal behuizing: aluminium kneedlegering
- Materiaal schroeven: Hooggelegeerd staal roestvrij
- Materiaalinformatie: conform RoHS
- Soortnaam
Magneetventiel
- Operationele druk (max.)
8 bar
- Materiaal (behuizing)
Aluminium kneedlegering
- Aansluiting
NAMUR
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Temperatuurbereik van het medium
-20 tot +60 °C
- Fabrikantnr.
8116380
- Werkingsdruk (min.)
2.5 bar
- Bediening
elektrisch
- Afdichtmateriaal
NBR
- Max. doorstroomhoeveelheid
800 l/min
- Functie
Smoorbaar
- Gewicht
478 g
- Max. medium temperatuur
+60 °C
- Min. medium temperatuur
-20 °C
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
-20 °C
Documenten en downloads
Datablad
Datablad 2801413 FESTO Magneetventiel 8116380 VSNC-FTC-M52-M-G14-F19A NAMUR 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2801413 FESTO Magneetventiel 8116380 VSNC-FTC-M52-M-G14-F19A NAMUR 1 stuk(s)
Omschrijving
Magneetventiel VSNC-FTC-M52-M-G14-F19A ventielfunctie=5/2 of 3/2 omschakelbaar, bedieningswijze=elektrisch, bouwbreedte=32 mm, normale nominale stroom=800 L/min, werkdruk=2,5 - 8 bar
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
