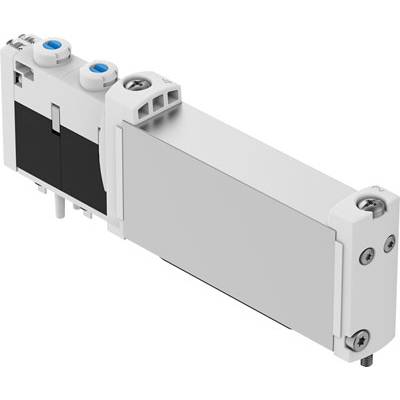

FESTO Magneetventiel 8141533 VUVG-B14-P53E-ZT-F-1T1L-F1A 22 V/DC Nominale breedte 14 mm Servogestuurd 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 140,49 / Stuk)
€ 140,49
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Ontluchtingsfunctie: smoorbaar
- Bevestigingswijze: Op aansluitstrip
- Bedieningswijze: elektrisch
- Werkdruk: -0.9 - 10 bar
- Werkdruk MPa: -039 - 1 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Afdichtingsprincipe: zacht
- Inbouwpositie: willekeurig
- Inschakelduur: 1
- Elektrische aansluiting: via aansluitplaten
- Handmatige hulpbediening: Vast - vast
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Constructieve opbouw: zuiger-schuif
- Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
- LABS-conformiteit: VDMA24364-zone III.
- Max. Negatieve puls bij 1 signaal: 3000 µs
- Max. Positieve puls bij 0 signaal: 1600 µs
- Maximale schakelfrequentie: 3 Hz
- Mediumtemperatuur: -5 - 60 °C.
- Normaal nominaal debiet: 470 l/min
- Productgewicht: 95 g
- Resettype: mechanische veer
- Schakeltijd uit: 42 ms
- Schakeltijd aan: 15 ms
- Schakeltijd om: 25 ms
- Schokbestendigheid: schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
- Beschermingsklasse: IP40
- Trillingsbestendigheid: transportgebruikstest met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
- Signaalstatusindicatie: LED
- Spoeleigenschappen: 22 V/DC: 1 W
- Type bediening: Voorgeregeld
- Stuurdruk: 3 - 8 bar
- Werkdruk MPa: 0.3 - 0.8 MPa
- Voeding stuurlucht: Extern
- Stuurmedium: Perslucht volgens ISO 8573-1:2010 [7:4:4]
- Stromingsrichting: Omkeerbaar
- Overdekking: Positieve overdekking
- Omgevingstemperatuur: -5 tot 60 °C
- Varianten: Aanbevolen voor productie-installaties voor de productie van Li-ion batterijen
- Klepfunctie: 5/3 ontlucht
- Ventielgrootte: 14 mm
- Materiaal afdichtingen: HNBR, NBR
- Materiaal behuizing: aluminium kneedlegering
- Materiaalinformatie: conform RoHS
- Toegestane spanningsschommelingen: +/- 10%
- Soortnaam
Magneetventiel
- Voedingsspanning
22 V/DC
- Operationele druk (max.)
10 bar
- Materiaal (behuizing)
Aluminium kneedlegering
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Bedrijfstemperatuurbereik
-5 °C (min)
- Temperatuurbereik van het medium
-5 tot +60 °C
- Fabrikantnr.
8141533
- Werkingsdruk (min.)
-0.9 bar
- Min. bedrijfstemperatuur
-5 °C
- Bediening
elektrisch
- Afdichtmateriaal
HNBR
NBR
- Max. doorstroomhoeveelheid
470 l/min
- Functie
Smoorbaar
- Gewicht
95 g
- Max. medium temperatuur
+60 °C
- Min. medium temperatuur
-5 °C
- Medium
Perslucht
- Nominale breedte
14 mm
- Bijzonderheden
Elektrische bediening
- QNn-waarde
470 l/min
IP40
- Drukregeling (max.)
8 bar
- Drukregeling (min.)
3 bar
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
-5 °C
- Wijze van werking
Servogestuurd
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2801475 FESTO Magneetventiel 8141533 VUVG-B14-P53E-ZT-F-1T1L-F1A 22 V/DC Nominale breedte 14 mm Servogestuurd 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2801475 FESTO Magneetventiel 8141533 VUVG-B14-P53E-ZT-F-1T1L-F1A 22 V/DC Nominale breedte 14 mm Servogestuurd 1 stuk(s)
Omschrijving
Ventielserie VUVG - de nieuwe maatstaf
Nooit was de keuze zo eenvoudig:
VUVG - de nieuwe maatstaf voor standaardventielen. Hiermee kunt u uw taken gemakkelijker en goedkoper oplossen dan ooit tevoren.
Uitstekende footprint - meer debiet, minder ruimte nodig
Tot 100% meer debiet, hogere energiedichtheid door de drukcapaciteit tot 10 bar en minimale ruimte nodig: hierdoor zijn meer toepassingen met één ventieltype mogelijk en worden ook de logistieke en bestelkosten verminderd. VUVG maakt de weg vrij voor kleiner bouwen en nieuwe toepassingen. Ook bij afmetingen in inch!
Lange levensduur door afdichtingsprofiel
Extreem duurzaam, zeer robuust.
Een persluchtkwaliteit met 40μ-filtering is al voldoende!
De VUVG is omkeerbaar. Zo zijn twee verschillende drukken mogelijk. Toepassingen met vacuüm zijn ook geen probleem.
Eenvoudige installatie, eenvoudige vervanging
Snel ingebouwd, snel vervangen, veilig en lang erin: VUVG blinkt uit met de meest eenvoudige inbouwmogelijkheden.
Bijvoorbeeld:
met behulp van geborgde schroeven en hogere draaimomenten voor een stabielere bevestiging, de geborgde afdichting of standaard handhulpbediening.
Nooit was de keuze zo eenvoudig:
VUVG - de nieuwe maatstaf voor standaardventielen. Hiermee kunt u uw taken gemakkelijker en goedkoper oplossen dan ooit tevoren.
Uitstekende footprint - meer debiet, minder ruimte nodig
Tot 100% meer debiet, hogere energiedichtheid door de drukcapaciteit tot 10 bar en minimale ruimte nodig: hierdoor zijn meer toepassingen met één ventieltype mogelijk en worden ook de logistieke en bestelkosten verminderd. VUVG maakt de weg vrij voor kleiner bouwen en nieuwe toepassingen. Ook bij afmetingen in inch!
Lange levensduur door afdichtingsprofiel
Extreem duurzaam, zeer robuust.
Een persluchtkwaliteit met 40μ-filtering is al voldoende!
De VUVG is omkeerbaar. Zo zijn twee verschillende drukken mogelijk. Toepassingen met vacuüm zijn ook geen probleem.
Eenvoudige installatie, eenvoudige vervanging
Snel ingebouwd, snel vervangen, veilig en lang erin: VUVG blinkt uit met de meest eenvoudige inbouwmogelijkheden.
Bijvoorbeeld:
met behulp van geborgde schroeven en hogere draaimomenten voor een stabielere bevestiging, de geborgde afdichting of standaard handhulpbediening.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
