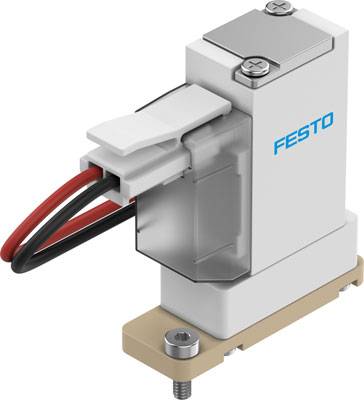

FESTO Medium-gescheiden magneetventiel 8122807 VYKB-F10-M32-16-PE-5HPA 12 V/DC Flens Nominale breedte 1.6 mm 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 140,49 / Stuk)
€ 140,49
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Bouwgrootte: 10
- Bevestigingswijze: Met doorgaande boring voor bout M2
- Bedieningswijze: elektrisch
- Bedrijfsspanningsbereik DC: 12 V.
- Afdichtingsprincipe: zacht
- Debiet kV: 0.034 m3/u.
- Inbouwpositie: willekeurig
- Inschakelduur: 1
- Elektrische aansluiting 1, aansluiting: Kabel met stekker
- Elektrische aansluiting 1, aansluittechniek: Aansluitschema HP
- Vloeistofaansluiting flens
- Handmatige hulpbediening: Geen
- Opmerking over de Medium: Houd rekening met de maximale deeltjesgrootte 5 µm - bestendigheid van de materialen die in contact komen met de media
- Binnenvolume: 35 µl
- Constructieve opbouw: Wipklep met membraanafdichting - elektrische aansluiting aan de zijkant
- Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
- Opslagtemperatuur: -20 tot 70 °C
- Maximale schakelfrequentie: 2 Hz
- Medium: Vloeibare media - gasvormige media
- Mediumdruk: -07.075 - 0.1 MPa
- Mediumdruk psi: -10.9 - 14.5 psi
- Mediumtemperatuur: 0 - 50 °C.
- Mediumtemperatuur vloeibare media: 0 - 50 °C.
- Nominale breedte: 1.6 mm
- Productgewicht: 20 g
- Resettype: mechanische veer
- Schakeltijd uit: <= 15 ms
- Schakeltijd aan: <= 15 ms
- Beschermingsklasse: IP40
- Spoeleigenschappen: 12 V DC: lagestroomfase 1 W, hogestroomfase 3,7 W
- Soort besturing: direct
- Stromingsrichting: niet omkeerbaar
- Overdruk: 3 bar
- Omgevingstemperatuur: 0 tot 50 °C
- Ventielfunctie: 3/2 open/gesloten monostabiel
- Door Medium aangeraakt materiaal: EPDM - PEEK
- Materiaal afdichtingen: EPDM
- Materiaal behuizing: PEEK
- Materiaal membraan: EPDM
- Werkstofnotitie: LABS bevattende stoffen - voldoet aan RoHS
- Toegestane spanningsschommelingen: -0,5
- Soortnaam
Medium-gescheiden magneetventiel
- Voedingsspanning
12 V/DC
- Materiaal (behuizing)
PEEK
- Aansluiting
Flens
- Bedrijfstemperatuurbereik
0 °C (min)
- Temperatuurbereik van het medium
0 tot +50 °C
- Fabrikantnr.
8122807
- Min. bedrijfstemperatuur
0 °C
- Bediening
elektrisch
- Afdichtmateriaal
EPDM
- Functie
3/2 open/gesloten monostabiel
- Gewicht
20 g
- Max. medium temperatuur
+50 °C
- Min. medium temperatuur
0 °C
- Medium
Vloeibare media
Gasvormige media
- Nominale breedte
1.6 mm
- Bijzonderheden
Flens
IP40
- Max. omgevingstemperatuur
+50 °C
- Min. omgevingstemperatuur
0 °C
- KV-waarde
0.034 m³/h
Documenten en downloads
Datablad
Datablad 2802625 FESTO Medium-gescheiden magneetventiel 8122807 VYKB-F10-M32-16-PE-5HPA 12 V/DC Flens Nominale breedte 1.6 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2802625 FESTO Medium-gescheiden magneetventiel 8122807 VYKB-F10-M32-16-PE-5HPA 12 V/DC Flens Nominale breedte 1.6 mm 1 stuk(s)
Omschrijving
Mediagescheiden magneetventiel VYKB-F10-M32-16-PE-5HPA constructieve opbouw=(* elektrische aansluiting aan de zijkant, * wipventiel met membraanafdichting), afdichtprincipe=zacht, materiaal dat door het medium wordt aangeraakt=(* EPDM, * PEEK), ventielfunctie=3/2 open/gesloten monostabiel, nominale breedte=1,6 mm
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
