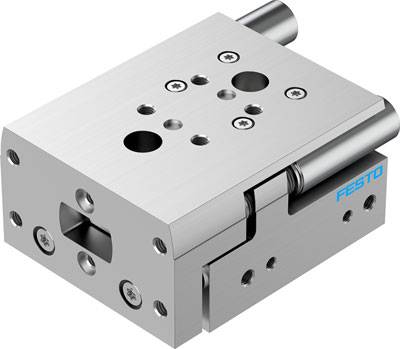

FESTO Mini-slede 8085131 DGST-16-20-PA Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 20 mm 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 500,00 / Stuk)
€ 500,00
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Botsenergie in de eindposities: 0.25 J
- Bevestigingswijze: met doorgangsboring
- Bedrijfsmodus aandrijfeenheid: Juk
- Werkdruk: 14.5 - 116 psi
- Werkdruk MPa: 0.1 - 0.8 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Bewegende massa: 297 g.
- Demping: P: elastische dempingsringen en -platen aan beide zijden
- Dempingslengte: 1 mm
- Inbouwpositie: willekeurig
- Werking: Dubbelwerkend
- Geleiding: Kogelomloopleiding
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Slag: 20 mm
- Instelbaar eindvlak / lengte achter: 20.3 mm
- Instelbaar eindvlak / lengte voor: 20.3 mm
- Diameter zuiger: 16 mm
- Constructieve opbouw: Dubbele zuiger - juk - zuigerstang - slede
- Corrosiebestendigheidsklasse KBK: 1 - lage corrosiebelasting
- Max. Moment Mx: 11.3 Nm
- Max. Moment My: 7 Nm
- Max. Moment MZ: 7 Nm
- Max. snelheid: 0.8 m/s
- Max. Kracht Fy: 840 N
- Max. Kracht Fz: 840 N
- Pneumatische aansluiting: M5
- Positieherkenning: Voor naderingsschakelaar
- Productgewicht: 564 g
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, retour: 207 N
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, vooruit: 241 N
- Omgevingstemperatuur: -10 tot 60 °C
- Materiaal deksel: Aluminium kneedlegering
- Materiaal afdichtingen: HNBR
- Materiaal geleiding: POM - TPE-E - hooggelegeerd staal
- Materiaal behuizing: aluminium kneedlegering
- Materiaal zuigerstang: Hooggelegeerd staal roestvrij
- Materiaalinformatie = (* koper- en PTFE-vrij, * RoHS-conform)
- Herhalingsnauwkeurigheid: ± 0,3 mm
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Soortnaam
Mini-slede
- Slaglengte
20 mm
- Operationele druk (max.)
8 bar
- Min. temperatuur apparaat
-10 °C
- Max. temperatuur apparaat
60 °C
- Fabrikantnr.
8085131
- Gewicht
564 g
- Bouwgrootte
Mini
- Min. werkdruk
1 bar
- Aandrijving
Perslucht
- Afdichtmateriaal
HNBR
- Persluchtaansluiting
M5
- Materiaal (behuizing)
Aluminium kneedlegering
- Diameter zuiger
16 mm
- Zuigerstang - materiaal
RVS
- Kracht (max.)
840 N
- Luchtaansluiting
M5
- Materiaal
Aluminium kneedlegering
- Medium
Perslucht
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
-10 °C
- Wijze van werking
Dubbelwerkend
Documenten en downloads
Datablad
Datablad 2802484 FESTO Mini-slede 8085131 DGST-16-20-PA Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 20 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2802484 FESTO Mini-slede 8085131 DGST-16-20-PA Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 20 mm 1 stuk(s)
Omschrijving
Mini-slede DGST-16-20-PA-hub = 20 mm, instelbaar eindpositiebereik / lengte voor = 20,3 mm, instelbaar eindpositiebereik / lengte achter = 20,3 mm, diameter zuiger = 16 mm, bedrijfsmodus aandrijfeenheid = gat
