FESTO Minislede 8083814 EGSS-BS-KF-45-25-10P-ST-M-H1-PLK-AA 3 A kopen ? Conrad Electronic

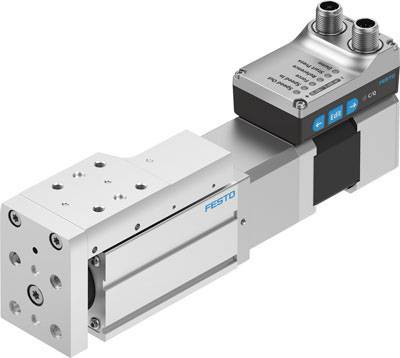

'Elektrische glijgoot van Festo met geïntegreerde besturing, zilverkleurig, compact, geschikt voor nauwkeurige bewegingsbesturing in automatiseringssystemen.'

Leverbaar vr. 2 okt.

Aantal

Stuk(s)

Totaal (€ 1.144,63 / Stuk)

€ 1.144,63

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Technische specificaties

Beschermingsklasse: IP40
Omgevingstemperatuur: 0 °C tot +50 °C
Productgewicht: 1.395 g
Materiaal behuizing: aluminium kneedlegering, geanodiseerd
Weergave: LED
Opslagtemperatuur: -20 °C tot +60 °C
Relatieve luchtvochtigheid: 0 - 90 %
Goedkeuring: RCM Mark
Bevestigingswijze: met binnenschroefdraad, met centreerhuls, met accessoires, met cilindrische pen
Opmerking over de omgevingstemperatuur: boven een omgevingstemperatuur van 30 °C moet rekening gehouden worden met een vermogensreductie van 2 % per K.Inbouwpositie: willekeurig
Corrosiebestendigheidsklasse KBK: 0 – geen corrosiebelasting
Trillingsbestendigheid: transportgebruikstest met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid: schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Rotorsensor: encoder absoluut single turn
Rotorsensor meetprincipe: magnetisch
Rotorsensor resolutie: 16 bit
Beschermingsklasse: III
Toegestane spanningsschommelingen: +/- 15%
Aantal digitale logische ingangen: 2
Schakellogica-ingangen: PNP (plusschakelend)
Eigenschappen logische ingang: configureerbaar, niet galvanisch gescheiden
Specificatie logische ingang: conform IEC 61131-2, type 1
Werkbereik logische ingang: 24 V
Aantal digitale logische uitgangen 24 V DC: 2
Schakellogica-uitgangen: PNP (plusschakelend)
Eigenschappen digitale logische uitgangen: configureerbaar, niet galvanisch gescheiden
Maximale stroom digitale logische uitgangen: 100 mA
Formaat: 45
Constructieve opbouw: elektromechanische minislede, met kogelomloopspindel, met geïntegreerde aandrijving
Herhalingsnauwkeurigheid: ± 0,015 mm
Positiedetectie: motorencoder, voor naderingssensor
Inschakelduur: 1
Voedingsspanning, aansluitmethode: stekker
Voedingsspanning, aansluitmethode: M12x1, T-gecodeerd conform EN 61076-2-111
Voedingsspanning, aantal polen/aders: 4
Logica-interface, aansluittype: stekker
Logica-interface, aansluitmethode: m12x1, A-gecodeerd conform EN 61076-2-101
Logica-interface, aantal polen/aders: 8
Logica-interface, aansluittype: 992264
Maximale kabellengte: 15 m uitgangen, 15 m ingangen, 20 m bij IO-linkwerking
Maximaal stroomverbruik: 3 A
IO-Link, SIO-Mode-ondersteuning: ja
IO-Link, protocol: Device V 1.1
IO-Link, communicatiemodus: COM3 (230,4 kBaud)
IO-Link, poorttype: A
IO-Link, aantal poorten: 1
IO-Link, procesdatabreedte OUT: 2 byte
IO-Link, procesdata-inhoud OUT: 1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error)
IO-link, procesdatabreedte IN: 2 byte
IO-Link, procesdata-inhoud IN: 1 bit (State Device), 1 bit (State Move), 1 bit (State in), 1 bit (State out)
IO-Link, servicedata-inhoud IN: 32 bit Force, 32 bit Position, 32 bit Speed
IO-Link, minimale cyclustijd: 1 ms
IO-Link, datageheugen vereist: 0,5 kilobyte
IO-Link, aansluitmethode: stekker
Parameterinterface: IO-link, bedieningsinterface
Isolatieklasse: B
Motortype: stappenmotor
Referentie: blok met vaste aanslag positief, blok met vaste aanslag negatief, referentieschakelaar
Extra functies: bedieningsinterface, geïntegreerde eindpositiedetectie
Bedrijfsklaar-indicatie: LED
KC-kenteken: KC-EMC
Werkslag: 25 mm
Geleiding: kogelomloopgeleiding
Maximale versnelling: 5 m/s2
Maximale snelheid: 0,25 m/s
Maximale kracht Fy: 1314 N
Maximale kracht Fz: 1314 N
Maximale toevoerkracht Fx: 120 N
Richtwaarde nuttige belasting, horizontaal: 6 kg
Toevoerconstante: 10 mm/U
Richtwaarde levensduur: 5000 km
Gewichtstoeslag per 10 mm slag: 30 g
Materiaal slede: aluminium kneedlegering, geanodiseerd
Slagreserve: 0 mm
Omkeerspeling: 150 µm
Spindeldiameter: 10 mm
Spindelspoed: 10 mm/U
Spindeltype: kogelomloopspindel
Dynamisch draaggetal vast lager: 7413 N
Dynamisch draaggetal lineaire geleiding: 3240 N
Dynamisch draaggetal kogelomloopspindel: 3200 N
Maximaal moment Mx: 8,14 Nm
Maximaal moment My: 7,05 Nm
Maximaal moment Mz: 7,05 Nm
Maximale radiale kracht aan de aandrijfschacht: 340 N
Richtwaarde nuttige last, verticaal: 6 kg
Statisch draaggetal kogelomloopspindel: 5900 N
Statisch draaggetal lineaire geleiding: 5630 N
Statisch draaggetal vast lager: 3966 N
Onderhoudsinterval: lifetimesmering
Verplaatste massa bij 0 mm slag: 212 g
Gewichtstoeslag per 10 mm slag: 63 g
Basisgewicht bij 0 mm slag: 1238 g
Materiaal geleiding slede: rollagerstaal
Materiaal geleiderail: rollagerstaal
Materiaal jukplaat: aluminium kneedlegering, geanodiseerd
Materiaal zuigerstang: hooggelegeerd staal roestvrij
Materiaal spindelmoer: rollagerstaal
Materiaal spindel: rollagerstaal
