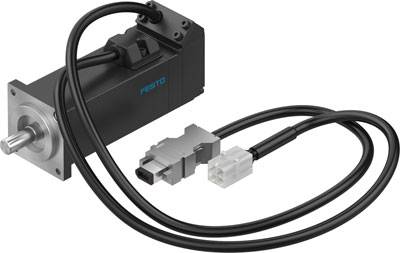

FESTO Servomotor 8097168 EMMB-AS-40-01-S30MB 1.3 A
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 822,31 / Stuk)
€ 822,31
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Bedrijfstype conform EN 60034-1: s1
- Bedrijfsspanning DC-rem: 24 V
- Continue houdstroom: 1.43 A
- Inbouwpositie: willekeurig
- Elektrische tijdconstante: 1.33 ms
- Elektrische aansluiting 1, aansluiting: Stekker
- Elektrische aansluiting 1, aansluittechniek: Aansluitschema RE
- Elektrische aansluiting 1, aantal Polen/aders: 6
- Voldoet aan norm IEC 60034
- Totale abrietsheid: 0.063 kgcm2
- Houdmoment rem: 0.32 Nm
- Opmerking over de maximale opstelhoogte: vanaf 1000 m alleen met derating van -1,0% per 100 m.
- Opmerking over de beschermingsklasse: IP40 motoras zonder RWDR - IP54 motoras met RWDR - IP65 motorbehuizing zonder aansluiting
- Opmerking over de omgevingstemperatuur: tot 60°C met derating -1,5%/°C
- Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
- LABS-conformiteit: VDMA24364-zone III.
- Opslagtemperatuur: -20 tot 55 °C
- Levensduur lager bij nominale omstandigheden: 20.000 uur
- Stroomverbruik rem: 5.9 W
- Max. Mechanisch toerental: 10000 1/min.
- Maximale wikkelingstemperatuur: 155 °C
- Maximale opstelhoogte: 4000 m
- Max. Toerental: 6000 1/min.
- Meetflens: 175x200x10 aluminium
- Motormodel conform EN 60034-7: IM B5, IM V1, IM V3
- Motorconstante: 0.268 Nm/A
- Nominale bedrijfsspanning DC: 300 V
- Nominaal draaimoment: 0.32 Nm
- Nominaal toerental: 3000 1/min.
- Nominaal vermogen motor: 100 W
- Nominale spanning DC: 300 V
- Nominale stroom motor: 1.3 A
- Aantal poolparen: 5
- Productgewicht: 770 g
- Relatieve luchtvochtigheid: 0 - 90 %
- Rotorsensor: encoder absoluut multi turn
- Rotorplaatsensor absoluut te detecteren omwentelingen: 65536
- Resolutie rotorplaatsensor: 20 bits
- Rotorpositiesensor bedrijfsspanning DC: 5 V
- Sensor voor rotorpositiesensor, bedrijfsspanningsbereik DC: 4.75 - 5.25 V.
- Rotorplaatsensor fabrikant aanduiding: MAR-MX50AHN00
- Meetprincipe rotorplaatsensor: Optisch
- Positiewaarden van rotorpositiesensor per omwenteling: 1048580
- Interface rotorplaatsensor: Nikon A-formaat
- Sensor voor de rotorhoeknauwkeurigheid van het systeem: -120 - 120 arcsec
- Draainauwkeurigheid, coaxialiteit, vlakloop conform DIN SPEC 42955: N
- Schokbestendigheid: schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
- Veiligheidsklasse: IP65
- Trillingsbestendigheid: transportgebruikstest met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
- Spanningsconstante fase: 16.2 mVmin
- Piekmoment: 0.96 Nm
- Piekstroom: 3.9 A
- Stilstandsdraaimoment: 0.352 Nm
- Temperatuurbewaking: Digitale motortemperatuuroverdracht via Nikon A-formaat
- Omgevingstemperatuur: -15 - 40 °C.
- Verontreinigingsgraad: 2
- Warmteklasse conform EN 60034-1: F
- Materiaalinformatie: conform RoHS
- Fase van de wikkelingsinductiviteit: 10.5 mH
- Wikkelingsschakeltype: ster inwendig
- Weerstand wikkelfase: 7.9 ohm
- Balanceerklasse: G 2.5
- Instantie die het certificaat afgeeft: UL E342973
- Toegelaten axiale asbelasting: 60 N
- Toegelaten radiale asbelasting: 120 N
- Goedkeuring: c UL us - Recognized (OL)
- Fabrikantnr.
8097168
- Type
EMMB-AS-40-01-S30MB
- Afm. flens
175x200x10 mm
IP65
- Nominale stroom
1.3 A
- Nominale spanning
300 V
- Nominaal vermogen
100 W
- Nominaal draaimoment
0.32 Nm
- Aantal polen
6
- Max. omgevingstemperatuur
+40 °C
- Min. omgevingstemperatuur
-15 °C
- Gewicht
770 g
- UKCA
Ja
- Soortnaam
Servomotor
Documenten en downloads
Datablad
Datablad 2801569 FESTO Servomotor 8097168 EMMB-AS-40-01-S30MB 1.3 A
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2801569 FESTO Servomotor 8097168 EMMB-AS-40-01-S30MB 1.3 A
Omschrijving
Servomotor EMMB-AS-40-01-S30MB omgevingstemperatuur = -15 - 40 °C, aanduiding van de omgevingstemperatuur = tot 60 °C met derating -1,5%/°C, max. Opstelhoogte = 4000 m, aanwijzing voor max. Opstelhoogte = vanaf 1000 m alleen met derating van -1,0% per 100 m, opslagtemperatuur = -20 - 55 °C.
