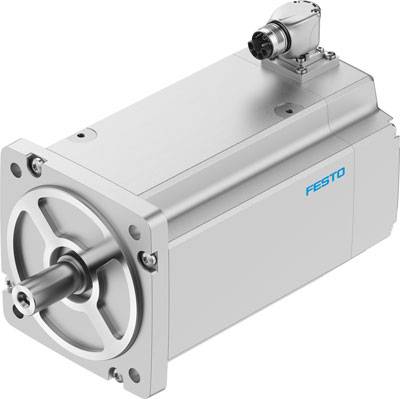

FESTO Servomotor 8148309 EMMT-AS-150-MKR-HS-R2SB 9.5 A
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 3.566,12 / Stuk)
€ 3.566,12
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aantrekabel DC rem: 6 ms
- Bedrijfstype conform EN 60034-1: s1
- Bedrijfsspanning DC-rem: 24 V
- Continue houdstroom: 11.4 A
- Inbouwpositie: willekeurig
- Elektrische tijdconstante: 15.4 ms
- Elektrische aansluiting 1, aansluitmethode: hybride stekker
- Elektrische aansluiting 1, aansluittechniek: M23 x 1
- Elektrische aansluiting 1, aantal polen/aders: 15
- Energie-EFFICIËNTIE: ENERGIE-EFFICIËNTIE (CN) / klasse 1
- Voldoet aan norm IEC 60034
- Totale abrietsheid: 46.9 kgcm2
- Houdmoment rem: 45 Nm
- Opmerking over de maximale opstelhoogte: vanaf 1000 m alleen met derating van -1,0% per 100 m.
- Opmerking over de beschermingsklasse: IP65 motoras met RWDR - IP67 voor motorbehuizing inclusief aansluittechniek - IP21 voor motoras zonder radiale asafdichting
- Opmerking over de omgevingstemperatuur: tot 80 °C met derating -1,5%/°C
- Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
- LABS-conformiteit: VDMA24364-zone III.
- Opslagtemperatuur: -20 tot 70 °C
- Levensduur lager bij nominale omstandigheden: 20.000 uur
- Stroomverbruik rem: 26 W
- Max. Mechanisch toerental: 10000 1/min.
- Maximale wikkelingstemperatuur: 155 °C
- Massatraagheidsmoment rem: 8.2 kgcm2
- Maximale opstelhoogte: 4000 m
- Max. Toerental: 2368 1/min.
- Maximaal stationair toerental rem: 10.000 1/min
- Meetflens: 450 x 450 x 30 staal
- Motormodel conform EN 60034-7: IM B5, IM V1, IM V3
- Motorconstante: 2.85 Nm/A
- MTTF, onderdeel: 190 jaar, rotorpositiesensor
- MTTFd, onderdeel: 380 jaar, rotorpositiesensor
- Nominale bedrijfsspanning DC: 680 V
- Nominaal draaimoment: 27.1 Nm
- Nominaal toerental: 1500 1/min.
- Nominaal vermogen motor: 4257 W
- Nominale stroom motor: 9.5 A
- Aantal poolparen: 5
- Productgewicht: 22200 g
- Grendelmoment: < 1,0% van het piekmoment
- Relatieve luchtvochtigheid: 0 - 90 %
- Rotorsensor: encoder absoluut single turn
- Rotorsensor absoluut detecteerbare omwentelingen: 1
- Rotorpositiesensor resolutie: 19 bit
- Rotorpositiesensor bedrijfsspanning DC: 5 V
- Sensor voor rotorpositiesensor, bedrijfsspanningsbereik DC: 3.6 - 14 V.
- Rotorplaatsensor fabrikant aanduiding: ECI 1319
- Rotorsensor meetprincipe: inductief
- Rotorpositiesensor positiewaarden per omwenteling: 524.288
- Rotorpositiesensor interface: EnDat 22
- Sensor voor de rotorhoeknauwkeurigheid van het systeem: -65 - 65 arcsec
- Draainauwkeurigheid, coaxialiteit, vlakloop conform DIN SPEC 42955: N
- Schakelcycli houdrem: 5 MIO. Leegmaken (zonder frictiewerk!)
- Sluittijd rem: 45 ms
- Interfacecode Motor Out: 150A
- Schokbestendigheid: Volgens en 60068-2-29 - 15 g/11 ms volgens en 60068-2-27
- Beschermingsgraad: IP21
- Trillingsbestendigheid: Volgens en 60068-2-6
- Spanningsconstante fase: 199.4 mVmin
- Piekmoment: 64 Nm
- Piekstroom: 24 A
- Stilstandsdraaimoment: 33 Nm
- Stilstandsdraaimomentconstante: 3.3 Nm/A
- Stroomverbruik rem: 1.08 A
- Temperatuurbewaking: digitale motortemperatuuroverdracht via EnDat 2.2
- Thermische tijdconstante: 45 min
- Thermische weerstand: 0.45 K/W
- Uitschakeltijd rem: 230 ms
- UKCA-tekens zie conformiteitsverklaring: Conform UK-voorschriften voor elektrisch materiaal - conform UK-voorschriften voor EMC - conform UK RoHS-voorschriften
- Omgevingstemperatuur: -15 - 40 °C.
- Verontreinigingsgraad: 2
- Warmteklasse conform EN 60034-1: F
- Asuitvoering pasveer: DIN 6885 - A 8 x 7 x 36
- Materiaalinformatie: conform RoHS
- Wikkeling langsinductiviteit Ld fase: 7.2 mH
- Wikkeling dwarse inductiviteit LQ fase: 7.3 mH
- Fase van de wikkelingsinductiviteit: 14.6 mH
- Wikkelingsschakeltype: ster inwendig
- Weerstand wikkelfase: 0.935 ohm
- Balanceerklasse: G 2.5
- Toegelaten axiale asbelasting: 294 N
- Toegelaten radiale asbelasting: 1470 N
- Goedkeuring: RCM Mark
- Fabrikantnr.
8148309
- Type
EMMT-AS-150-MKR-HS-R2SB
- Afm. flens
450x450x30 mm
IP21
- Interfaces
150A
- Nominale stroom
9.5 A
- Nominale spanning
680 V
- Nominaal vermogen
4257 W
- Nominaal draaimoment
27.1 Nm
- Aantal polen
15
- Gewicht
22200 g
- UKCA
Ja
- Soortnaam
Servomotor
Documenten en downloads
Datablad
Datablad 2801619 FESTO Servomotor 8148309 EMMT-AS-150-MKR-HS-R2SB 9.5 A
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2801619 FESTO Servomotor 8148309 EMMT-AS-150-MKR-HS-R2SB 9.5 A
Omschrijving
Servomotor EMMT-AS-150-MKR-HS-R2SB omgevingstemperatuur = -15 - 40 °C, aanduiding van de omgevingstemperatuur = tot 80 °C met derating -1,5%/°C, max. Opstelhoogte = 4000 m, aanwijzing voor max. Opstelhoogte = vanaf 1000 m alleen met derating van -1,0% per 100 m, opslagtemperatuur = -20 - 70 °C.
