FESTO Spindelas 8083424 ELGS-BS-KF-32-100-8P-ST-M-H1-PLK-AA 3 A kopen ? Conrad Electronic

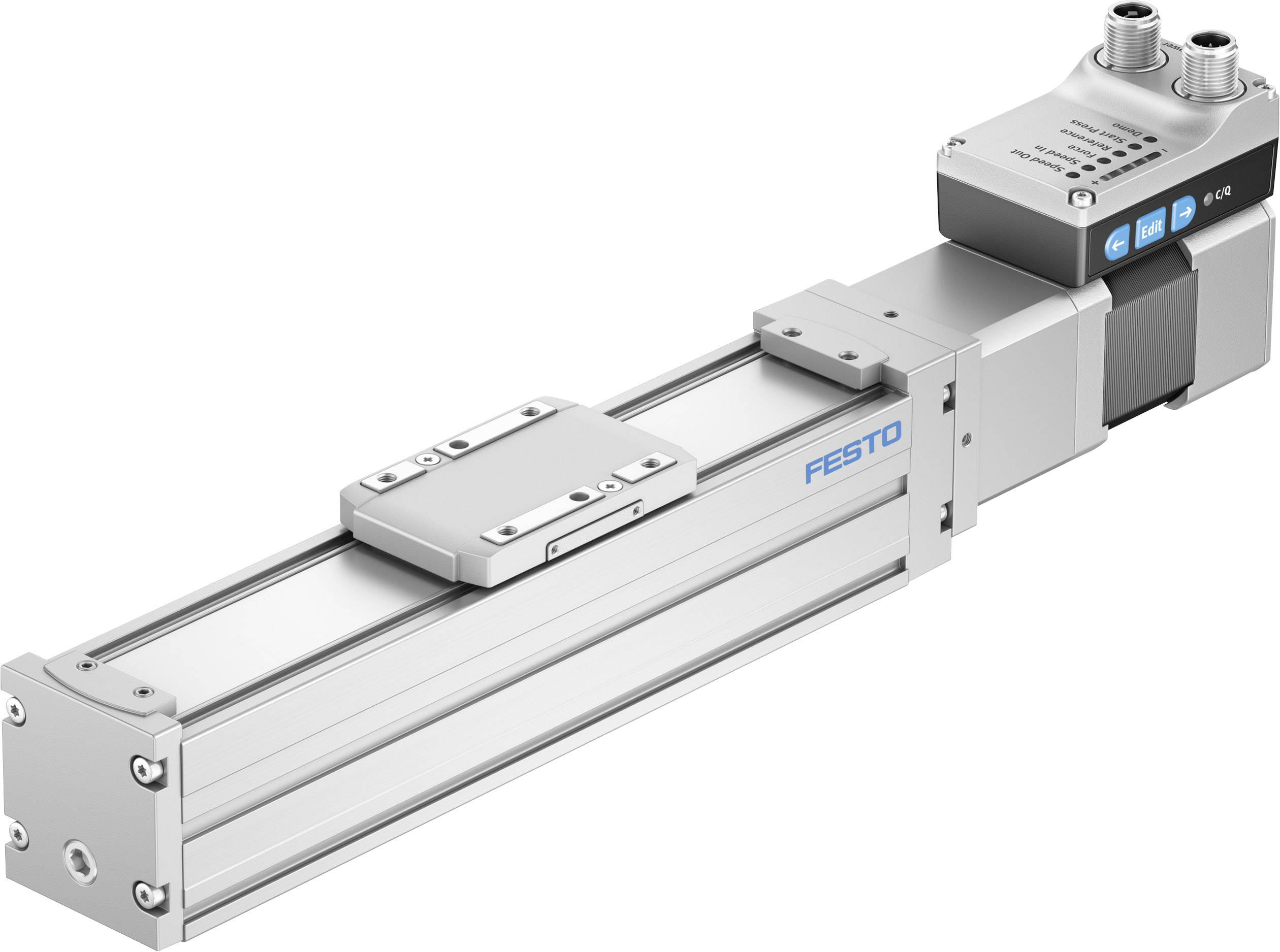

Een elektrische lineaire aandrijving van Festo, zilverkleurig, met een rechthoekig behuizing en aansluitingen, geschikt voor nauwkeurige bewegingsbesturing.

Leverbaar vr. 2 okt.

Aantal

Stuk(s)

Totaal (€ 1.214,05 / Stuk)

€ 1.214,05

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Technische specificaties

Beschermingsklasse: IP40
Omgevingstemperatuur: 0 °C tot +50 °C
Productgewicht: 1,069 g
Weergave: LED
Opslagtemperatuur: -20 °C tot +60 °C
Relatieve luchtvochtigheid: 0 - 90 %
Goedkeuring: RCM Mark
Opmerking over de omgevingstemperatuur: boven een omgevingstemperatuur van 30 °C moet rekening gehouden worden met een vermogensreductie van 2 % per K.Temperatuurbewaking: uitschakeling bij te hoge temperatuur
Geïntegreerde nauwkeurige CMOS-temperatuursensor met analoge uitgang
Inbouwpositie: willekeurig
Trillingsbestendigheid: transportgebruikstest met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid: schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Rotorsensor: encoder absoluut single turn
Rotorsensor meetprincipe: magnetisch
Rotorsensor resolutie: 16 bit
Beschermingsklasse: III
Toegestane spanningsschommelingen: +/- 15%
Aantal digitale logische ingangen: 2
Schakellogica-ingangen: PNP (plusschakelend)
Eigenschappen logische ingang: configureerbaar, niet galvanisch gescheiden
Specificatie logische ingang: conform IEC 61131-2, type 1
Werkbereik logische ingang: 24 V
Aantal digitale logische uitgangen 24 V DC: 2
Schakellogica-uitgangen: PNP (plusschakelend)
Eigenschappen digitale logische uitgangen: configureerbaar, niet galvanisch gescheiden
Maximale stroom digitale logische uitgangen: 100 mA
Formaat: 32
Constructieve opbouw: elektromechanische lineaire as, met kogelomloopspindel, met geïntegreerde aandrijving
Herhalingsnauwkeurigheid: ± 0,015 mm
Positiedetectie: motorencoder, voor naderingssensor
Inschakelduur: 1
Voedingsspanning, aansluitmethode: stekker
Voedingsspanning, aansluitmethode: M12x1, T-gecodeerd conform EN 61076-2-111
Voedingsspanning, aantal polen/aders: 4
Logica-interface, aansluittype: stekker
Logica-interface, aansluitmethode: M12x1, A-gecodeerd conform EN 61076-2-101
Logica-interface, aantal polen/aders: 8
Logica-interface, aansluittype: 992264
Maximale kabellengte: 15 m uitgangen, 15 m ingangen, 20 m bij IO-linkwerking
Maximaal stroomverbruik: 3 A
IO-Link, SIO-Mode-ondersteuning: ja
IO-Link, protocol: Device V 1.1
IO-Link, communicatiemodus: COM3 (230,4 kBaud)
IO-Link, poorttype: A
IO-Link, aantal poorten: 1
IO-Link, procesdatabreedte OUT: 2 byte
IO-Link, procesdata-inhoud OUT: 1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error)
IO-link, procesdatabreedte IN: 2 byte
IO-Link, procesdata-inhoud IN: 1 bit (State Device), 1 bit (State Move), 1 bit (State in), 1 bit (State out)
IO-Link, servicedata-inhoud IN: 32 bit Force, 32 bit Position, 32 bit Speed
IO-Link, minimale cyclustijd: 1 ms
IO-Link, datageheugen vereist: 0,5 kilobyte
IO-Link, aansluitmethode: stekker
Parameterinterface: IO-link, bedieningsinterface
Isolatieklasse: B
Motortype: stappenmotor
Referentie: blok met vaste aanslag positief, blok met vaste aanslag negatief
Extra functies: bedieningsinterface, geïntegreerde eindpositiedetectie
Bedrijfsklaar-indicatie: LED
KC-kenteken: KC-EMC
Werkslag: 100 mm
Geleiding: kogelomloopgeleiding
Maximale versnelling: 5 m/s2
Maximale snelheid: 0,18 m/s
Oppervlaktemomenten 2. Grades Iy: 38 * 1003 mm4
Oppervlaktemomenten 2. Grades Iz: 45 * 1003 mm4
Maximale kracht Fy: 150 N
Maximale kracht Fz: 300 N
Maximale toevoerkracht Fx: 40 N
Richtwaarde nuttige belasting, horizontaal: 2 kg
Toevoerconstante: 8 mm/U
Materiaal profiel: aluminium kneedlegering, geanodiseerd
Materiaal aandrijfdeksel: gegoten aluminium, gelakt
Materiaal slede: gegoten aluminium
Slagreserve: 0 mm
Spindeldiameter: 8 mm
Spindelspoed: 8 mm/U
Spindeltype: kogelomloopspindel
Maximaal moment Mx: 1,3 Nm
Maximaal moment My: 1,1 Nm
Maximaal moment Mz: 1,1 Nm
Richtwaarde nuttige last, verticaal: 2 kg
Materiaal geleiding slede: staal
Materiaal geleiderail: staal
Materiaal spindelmoer: staal
Materiaal spindel: staal
Torsietraagheidsmoment It: 1,7 * 1003 mm4
Verplaatste massa: 83,4 g
Materiaal afsluitdeksel: gegoten aluminium, gelakt
Materiaal afdekband: hooggelegeerd staal roestvrij
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling): 552 N
Fz bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling): 1104 N
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief): 5 Nm
My bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief): 4 Nm
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief): 4 Nm
Dynamische doorbuiging (last beweegt): 0,05% van de lengte van de as, maximaal 0,5 mm
Statische doorbuiging (last bij stilstand): 0,1% van de lengte van de as
