Fischer 518952 MW SA A2 Hoekbeugel
EAN:
Fabrikantnummer:
Artikelnummer:
5 Set(s)
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 42,97 / Stuk)
€ 42,97
excl. btw
Gratis verzending*
Slechts 5 Set(s) beschikbaar
Highlights & Details
fischer hoekhouder MW SA A2 roestvrij staal A2

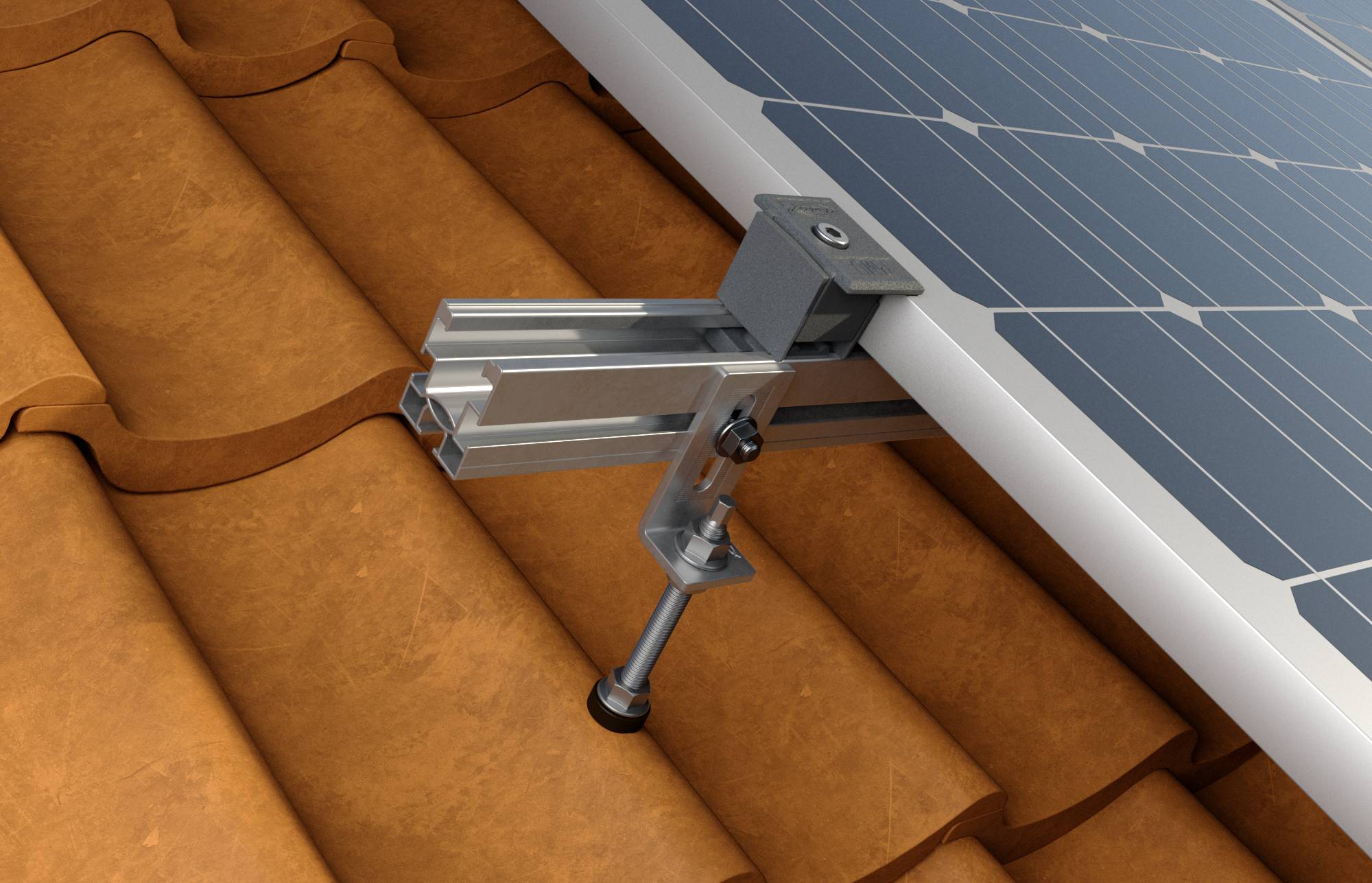

- Houder voor de verbinding van zonnerails met STSI- of STSR-stokschroeven of voor de verbinding van twee elkaar overlappende en 90° gekruiste zonnerails
- Slobgat in het verticale deel
- Versie met lang slobgat
- A2 roestvrij staal

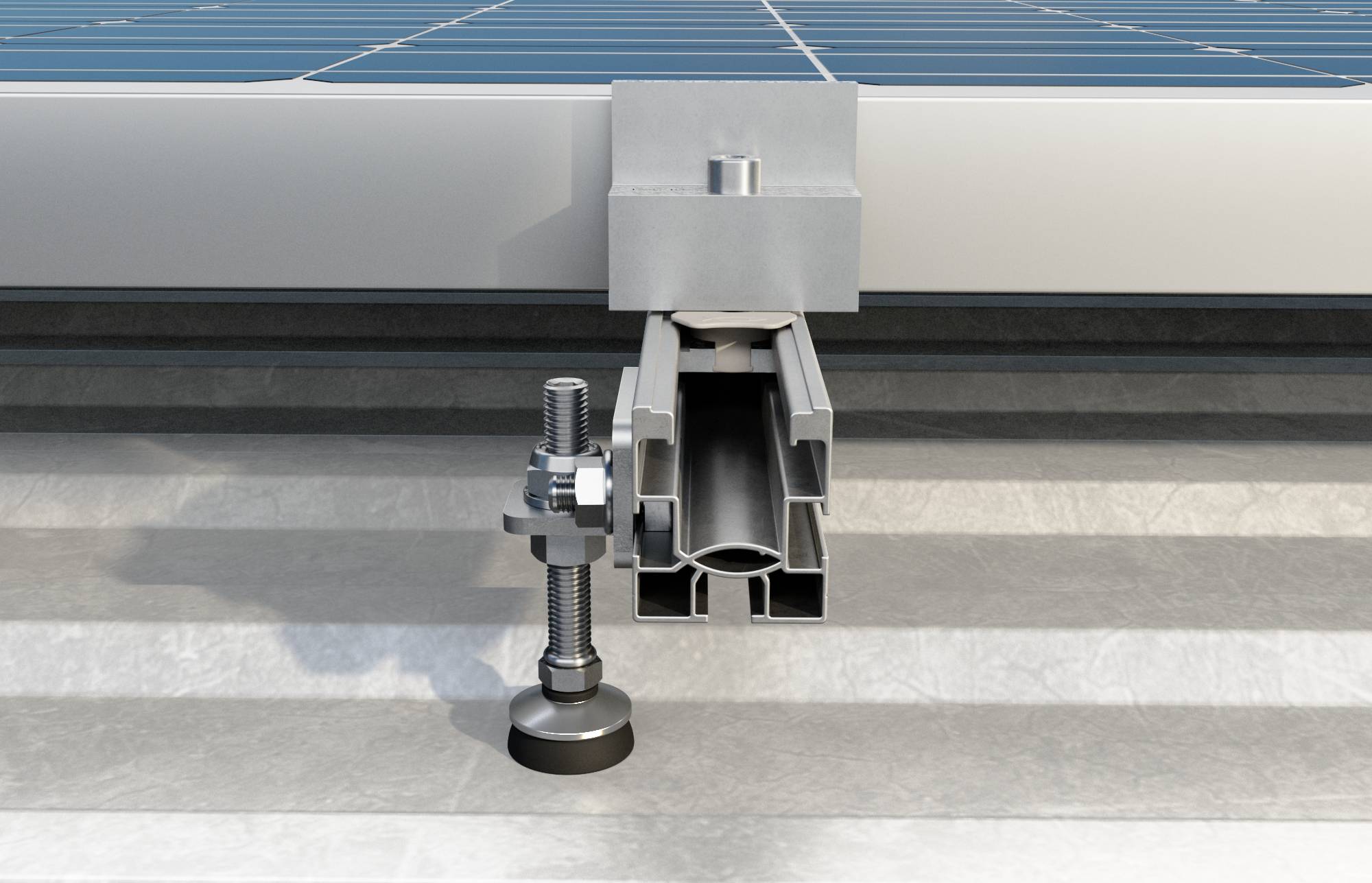

- Verbinding met STRS of STSI stokschroeven:
- Steek de MW-hoekhouder tussen de beide moeren van de STSR/STSI-stokschroef in en draai deze vast
- Verbind de zonnerail door het slobgat met de schroef SKS M 8 en de flensmoer MU FM 8 met de MW hoekhouder
- Gebruik de beide moeren van de stokschroef STSR/STSI om de positie van de hoekhouder van de MW te regelen
- Kruising van twee zonnerails:
- Verbind de MW-hoekhouder met de onderste zonnerail met de hamerkopmoer FSN al en de schroef SKS M 8
- Bevestig de bovenste zonnerail door het slobgat met de schroef SKS M 8 en de flensmoer MU FM 8 aan de hoekhouder
- Geschikt voor:
- Golfplaat- of vezelcement-inafdekkingen
- Voor aansluiting op:
- SolarLight rail
- SolarFish rail
- SolarMid rail
Technische specificaties
- Afmetingen: 9 x 45 mm
- Ø gat: 12.5 mm
- Sterkte: 4 mm
- Soortnaam
Hoekbeugel
- Gewicht
120 g
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3028786 Fischer 518952 MW SA A2 Hoekbeugel
Omschrijving
MW SA A2 is de hoek van roestvrij staal A2 voor de verbinding van stokschroeven met zonnerails of voor de verbinding van twee elkaar overlappende, 90° gekruiste zonnerails. Het slobgat in het verticale deel maakt de hoogteverstelling van de zonnerail snelle montage door het onderste gat en eenvoudige instelling door het slobgat aan de zijkant mogelijk. De verbindingen met de rail zijn voorzien van antislipgekartelde delen voor een veilige bevestiging.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 10 stuks.
