Fischer 571747 RH 52-67 HB AL Dakhaak
EAN:
Fabrikantnummer:
Artikelnummer:
2 Set(s)
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 161,15 / Stuk)
€ 161,15
excl. btw
Gratis verzending*
Slechts 2 Set(s) beschikbaar
Highlights & Details

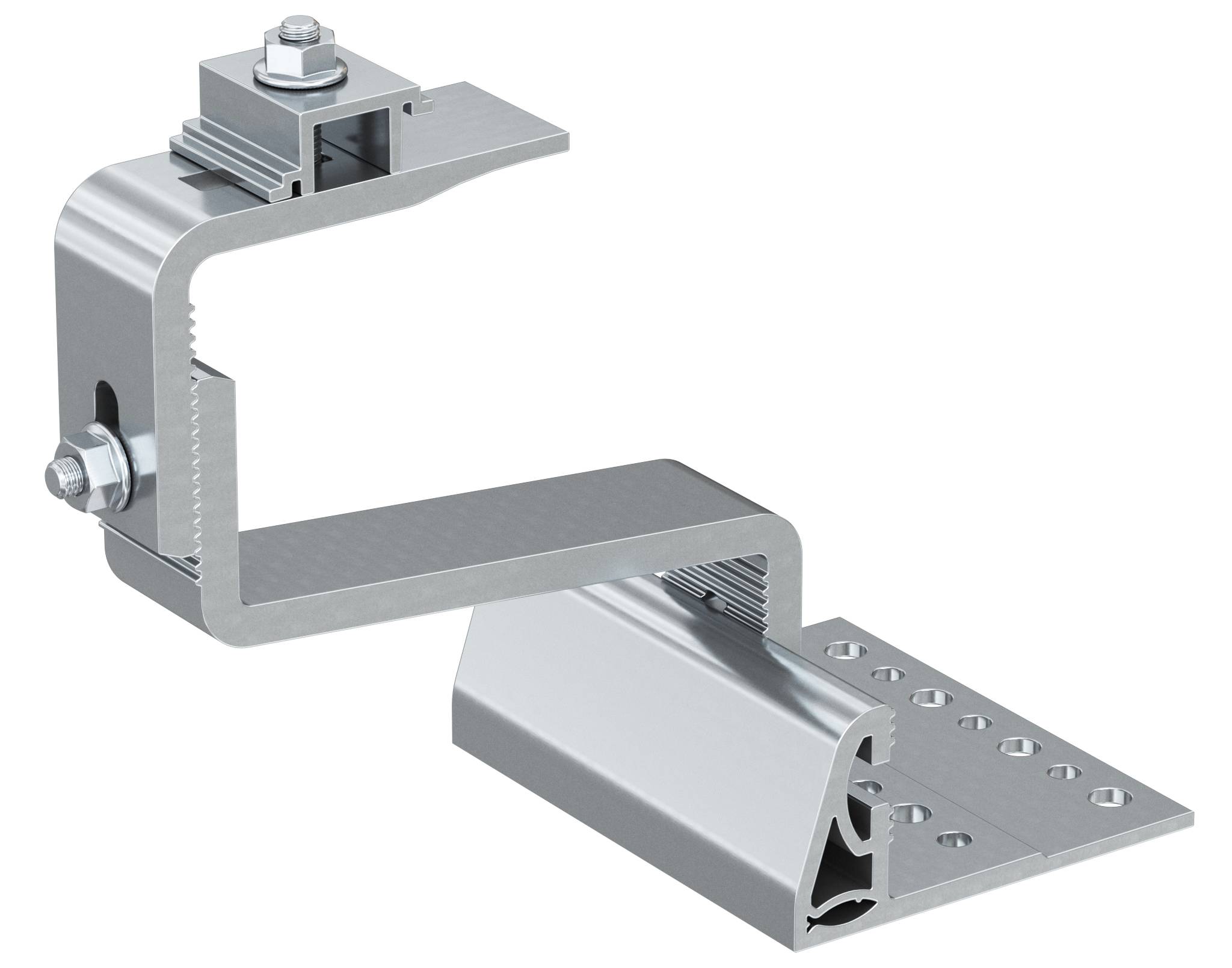

fischer dakhaak RH 52-67 HB al aluminium
- De dakhaak beschikt over vier verstelelementen: De horizontale verstelling op de grondplaat maakt het aanpassen aan de dakpan mogelijk, de onderste aanpassing aan verschillende baksteendiktes, het middelste verticale maakt het mogelijk om de afstand tussen het profiel en de bakbovenkant in te stellen, waardoor het bovenste gedeelte de rail horizontaal kan richten
- Geschikt voor dakpannen met een totale dikte van 40 tot 52 mm (571745) resp. 52 tot 67 mm (571747)
- De snelkoppeling haak/rail heeft geen extra schroeven nodig
- De brede grondplaat biedt een variabele bevestiging aan de contraplaat
- Veelzijdige gaten verhogen de keuze in de bevestigingsvoorschriften
- Het grote draagvermogen maakt het gebruik van minder dakhaken mogelijk
- Bepaal de asafstand van de dakhaken afhankelijk van de sneeuw- en windbelasting ter plaatse en stel de positie afhankelijk van de draagstructuur en de plaatselijke omstandigheden vast
- Til de dakpan op en monteer de grondplaat van de haak met de betreffende bevestiging
- Voer de hoogte- en breedteinstellingen uit die nodig zijn voor het type dak en draai de schroeven van de verstelbare scharnieren vast om de haak in zijn positie vast te zetten
- Steek het scharnier aan de bovenkant van de haak in de groef aan de zijkant van de gebruikte rail. Het scharnier kan voor aanpassing aan SolarLight- of SolarFish-rails worden gedraaid
- Steile daken met stenen van verschillende dikte
Technische specificaties
- Instelbereik 52 - 67 mm.
- Soortnaam
Dakhaak
- Gewicht
360 g
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3028836 Fischer 571747 RH 52-67 HB AL Dakhaak
Omschrijving

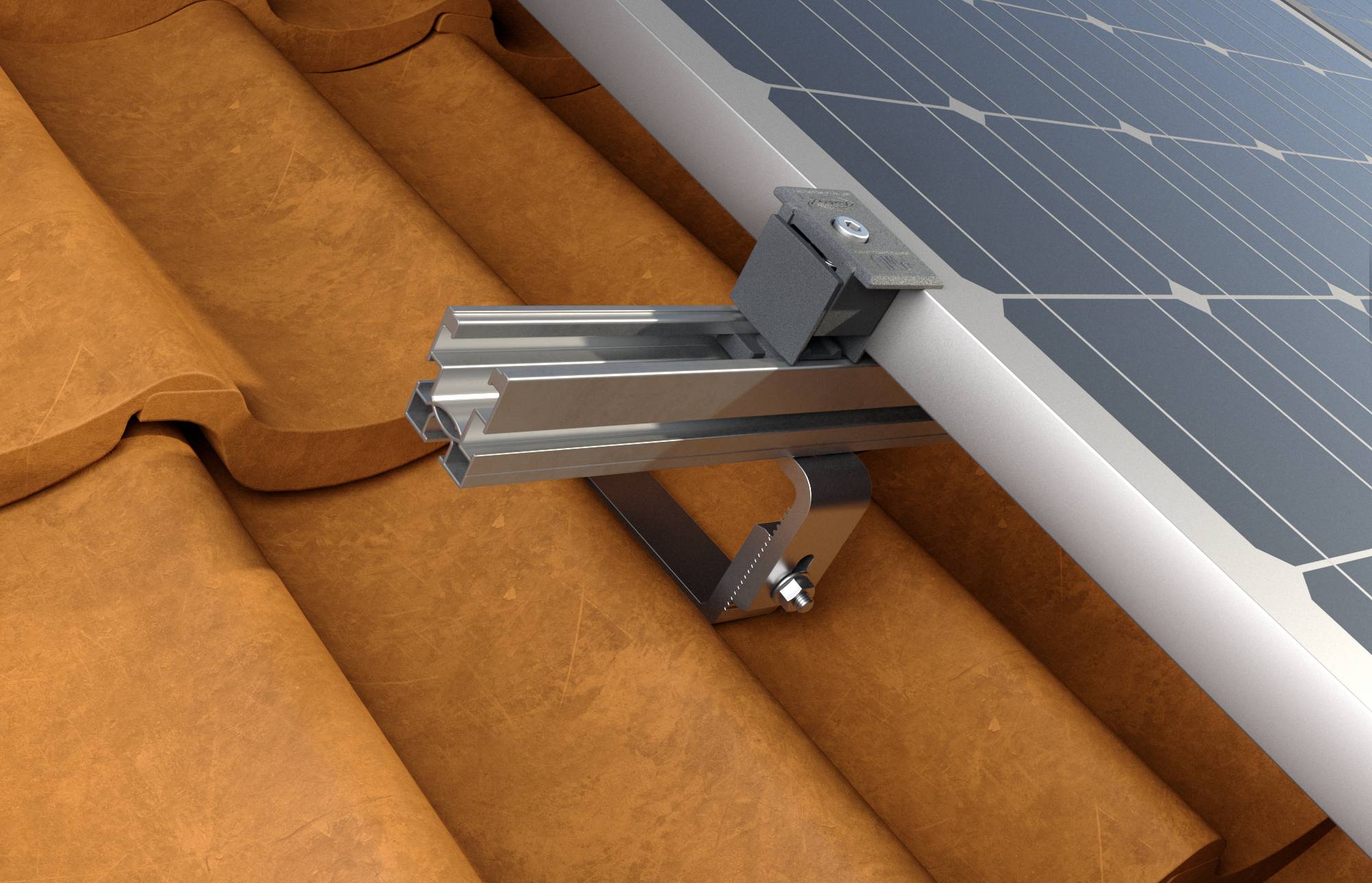

De aluminium haak RH HB al is geschikt voor de opbouw van fotovoltaïsche installaties op steile daken met dakpannen van verschillende dikte. Door de horizontale verstelling op de grondplaat kan de dakhaak exact aan de dakpan worden aangepast. De onderste verstelpositie maakt de aanpassing van de dakhaak aan verschillende baksteendiktes mogelijk. De bovenste verstelpositie maakt het mogelijk de afstand van de rail van de bovenkant van de dakpan in te stellen. De vorm van de haak is zo ontworpen dat hij de wettelijk voorgeschreven sneeuw- en windbelasting kan weerstaan zonder de bakstenen te beschadigen. De dakhaak biedt meerdere verstelelementen: De onderste maakt de instelling aan de bakdikte mogelijk, het verticale verstelelement boven maakt de instelling van de afstand tussen het profiel en de bakbovenkant mogelijk. De bovenste instelmogelijkheid maakt het uitlijnen van de rail parallel aan de draagband/eerste bevestiging met A2-PowerFast schroeven mogelijk, ofwel drie schroeven Ø 6 of twee schroeven Ø 8. Het hoge draagvermogen maakt het gebruik van minder dakhaken van de dakhaken mogelijk, heeft een gecontroleerde vervorming en is zo ontworpen dat hij de bakstenen niet vervormt of beschadigt. De dakhaak is voorgemonteerd en kan zonder verdere accessoires worden gemonteerd. De dakhaak is stabiel, licht en van aluminium gemaakt, om de lange levensduur van het systeem te garanderen door het scharnier te draaien, is de dakhaak zowel compatibel met SolarLight- als met SolarFish-rails.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 10 stuks.
