Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm U118D Kabelombouw-stroomtransformator Primaire stroom 125 A Secundaire str
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
8 Stuk(s)
Bekijk alternatieven
Aantal
Totaal (€ 76,02 / Stuk)
€ 76,02
excl. btw
Gratis verzending*
Slechts 8 Stuk(s) beschikbaar
Highlights & Details
CT SC30 125 / 1A 0,2VA Kl.3 18 mm incl. Line
- Eenvoudige en tijdbesparende montage door deelbaar kern helften
- Bijzonder geschikt voor montage, aangezien de scheiding van de primaire geleider kan worden vermeden
- Hiermee kan achteraf zonder onderbreking van de stroomvoorziening
- Compacte ontwerp maakt gebruik op moeilijk bereikbare plaatsen waar de ruimte beperkt is
- Round geleiders tot 18 mm
- met inbegrip van 3m aansluitkabel
- met inbegrip van UV-bestendig kabelbinders voor eenvoudige installatie
Technische specificaties
- 125/1A
- Primaire stroom 125 A
- Secundaire stroom 1 A
- Vermogen 0,2 VA
- Aansluitkabel aansluiting
- Nauwkeurigheidsklasse 3
- Type SC30 125/1A 0,2VA kl. 3
- Gewicht: 240 g
- Breedte 35,6 mm
- Hoogte 50,4 mm
- Kabeldoorvoer Ø 18 mm
- Soortnaam
Kabelombouw-stroomtransformator
- Primaire stroom
125 A
- Secundaire stroom
1 A
- Type
SC30 125/1A 0,2VA Kl.3 18 mm
- Afm.
(l x b x h) 36 x 35.6 x 50.4 mm
- Gewicht
240 g
- Breedte
35.6 mm
- Hoogte
50.4 mm
36 mm
Documenten en downloads
Datablad
Datablad 1344445 Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm U118D Kabelombouw-stroomtransformator Primaire stroom 125 A Secundaire str
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1344445 Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm U118D Kabelombouw-stroomtransformator Primaire stroom 125 A Secundaire str
Omschrijving
De teksten voor dit artikel zijn een machinevertaling.

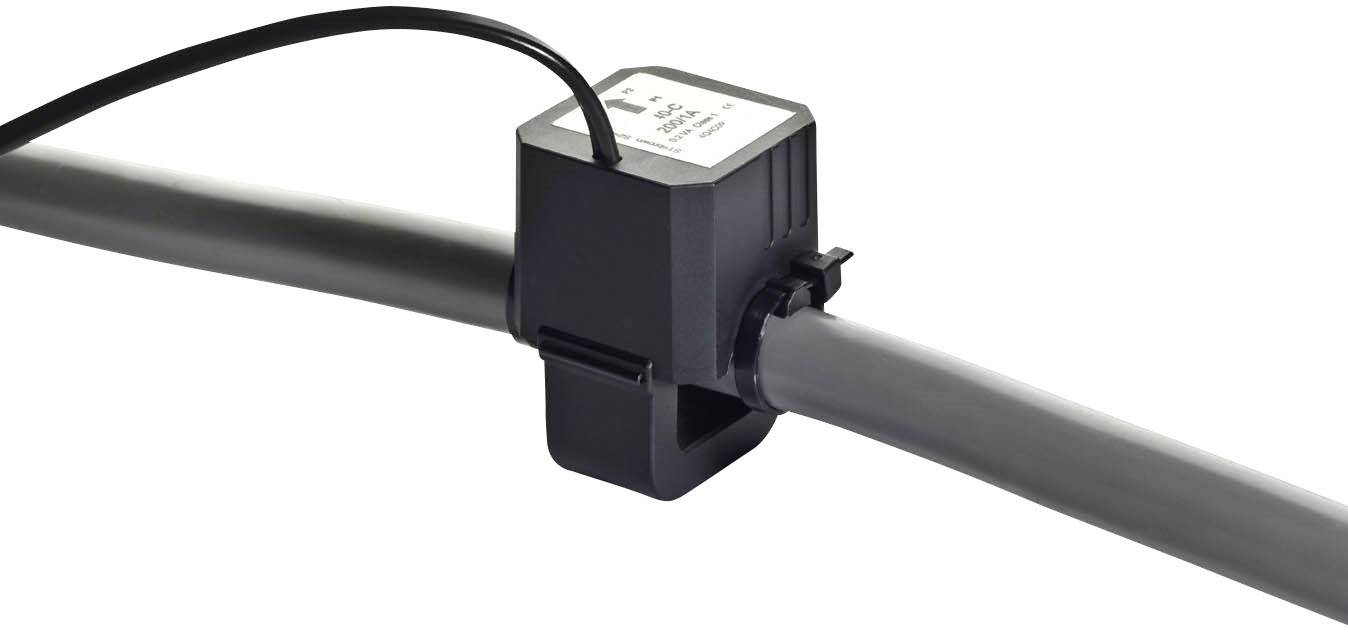

Dankzij het compacte ontwerp, de kern balans stroomtransformatoren zijn bijzonder geschikt voor gebruik op plaatsen waar de toegang is moeilijk en beperkte ruimte. De splitsing kerndelen verder de installatie op de kabel of de rail te vergemakkelijken. Waar een onderbreking van het stroompad problematisch of een meetinstrument gemakkelijk worden opgewaardeerd, kern saldo stroomtransformatoren de juiste keuze. De veilige installatie van de primaire kabel in de huidige transformator wordt structureel gegarandeerd en wordt bevestigd door een duidelijk hoorbare "klik" geluid. Twee meegeleverde UV-bestendig kabelbinders bevestig de converter bovendien.
Eisen aan de omgeving
binnenshuis fitting
Omgevingstemperaturen van -10 ° C ... + 55 ° C
Opslag -20 ° C ... + 70 ° C
Relatieve luchtvochtigheid 5% ... 85%, geen condensatie toegestaan
Vervuilingsgraad 2
IP20 bescherming
toepassingsvoorwaarden
IEC 61869-2: 2012
Thermische korte-time stroom (Ith) 60 x Ipr / 1s
Nominale continue thermische stroom (Icth) 100%
Beoordeeld isolatieniveau 0,72 / 3 / - kV
Nominale frequentie 50/60 Hz
Isolatie klasse E (120 ° C)
Materiaal behuizing PA 6.6, UL94: V2
Dankzij het compacte ontwerp, de kern balans stroomtransformatoren zijn bijzonder geschikt voor gebruik op plaatsen waar de toegang is moeilijk en beperkte ruimte. De splitsing kerndelen verder de installatie op de kabel of de rail te vergemakkelijken. Waar een onderbreking van het stroompad problematisch of een meetinstrument gemakkelijk worden opgewaardeerd, kern saldo stroomtransformatoren de juiste keuze. De veilige installatie van de primaire kabel in de huidige transformator wordt structureel gegarandeerd en wordt bevestigd door een duidelijk hoorbare "klik" geluid. Twee meegeleverde UV-bestendig kabelbinders bevestig de converter bovendien.
Eisen aan de omgeving
binnenshuis fitting
Omgevingstemperaturen van -10 ° C ... + 55 ° C
Opslag -20 ° C ... + 70 ° C
Relatieve luchtvochtigheid 5% ... 85%, geen condensatie toegestaan
Vervuilingsgraad 2
IP20 bescherming
toepassingsvoorwaarden
IEC 61869-2: 2012
Thermische korte-time stroom (Ith) 60 x Ipr / 1s
Nominale continue thermische stroom (Icth) 100%
Beoordeeld isolatieniveau 0,72 / 3 / - kV
Nominale frequentie 50/60 Hz
Isolatie klasse E (120 ° C)
Materiaal behuizing PA 6.6, UL94: V2
Omvang van de levering
- Gebruiksaanwijzing
- 2x UV-bestendig vetersluiting koord
