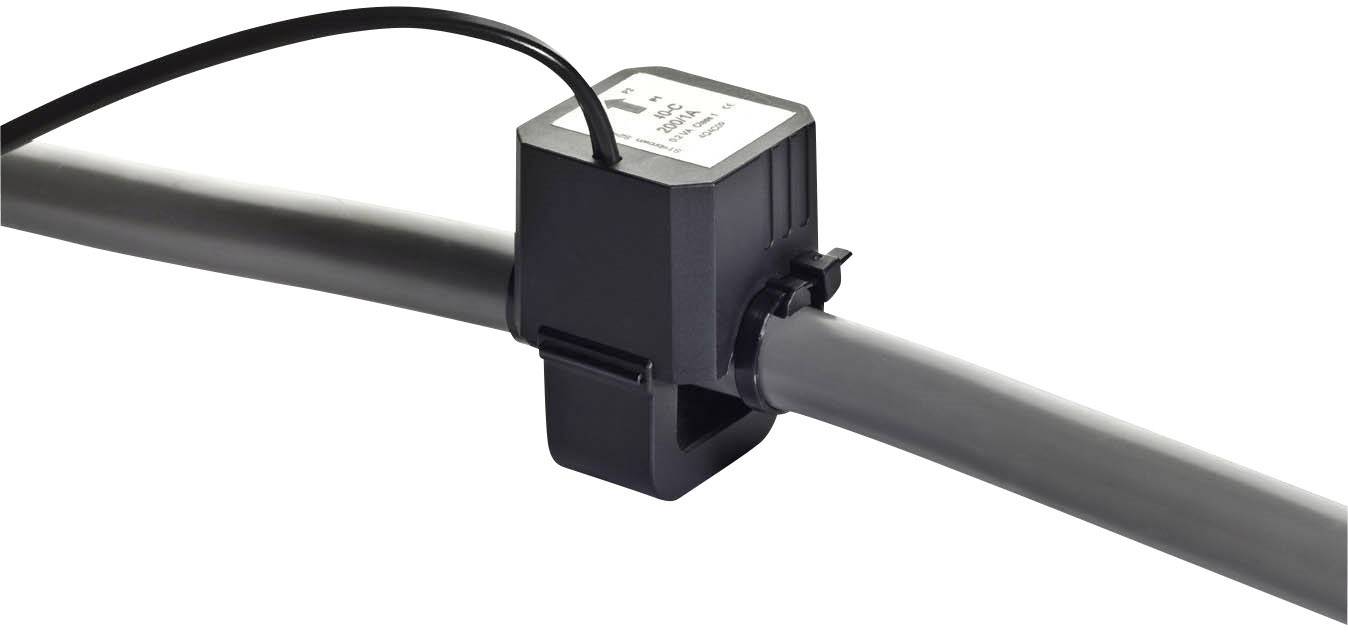

Gossen Metrawatt SC50-E 600/1A 0,5VA Kl.0,5 42 mm U142E Kabelombouw-stroomtransformator Primaire stroom 600 A Secundaire
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
20 Stuk(s)
Aantal
Totaal (€ 115,69 / Stuk)
€ 115,69
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
CT SC50-E 600 / 1A 0.5VA Kl.0,5 42 mm incl. Line
- Eenvoudige en tijdbesparende montage door deelbaar kern helften
- Bijzonder geschikt voor montage, aangezien de scheiding van de primaire geleider kan worden vermeden
- Hiermee kan achteraf zonder onderbreking van de stroomvoorziening
- Compacte ontwerp maakt gebruik op moeilijk bereikbare plaatsen waar de ruimte beperkt is
- Ronde aders tot 42 mm
- inclusief 5m aansluitkabel
- met inbegrip van UV-bestendig kabelbinders voor eenvoudige installatie
Technische specificaties
- 600/1A
- Primaire stroom 600 A
- Secundaire stroom 1 A
- Vermogen 0,5 VA
- Aansluitkabel aansluiting
- Nauwkeurigheidsklasse 0,5
- Type SC50-E 600/1A 0,5VA kl0,5
- Gewicht: 450 g
- Breedte 54,6 mm
- Hoogte 97 mm
- Kabeldoorvoer Ø 42 mm
- Soortnaam
Kabelombouw-stroomtransformator
- Primaire stroom
600 A
- Secundaire stroom
1 A
0.5 VA
- Doorvoer (Ø)
42 mm
- Type
SC50-E 600/1A 0,5VA Kl.0,5 42 mm

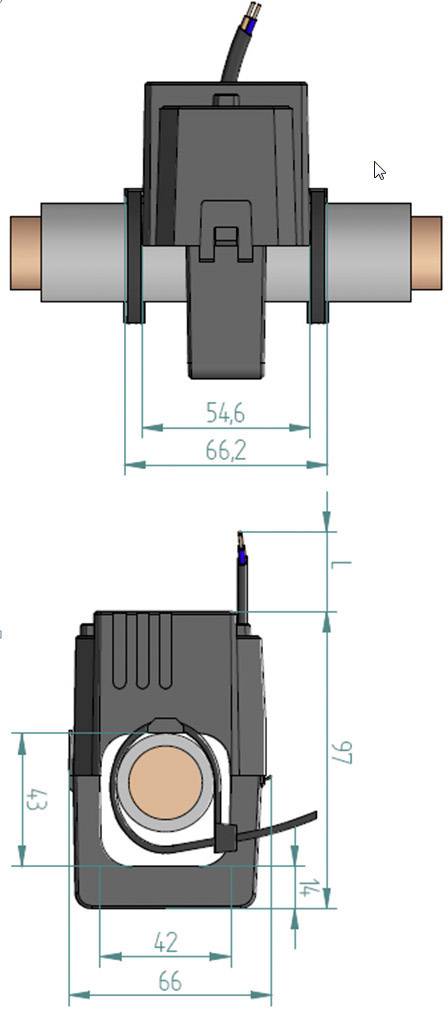

- Afm.
(l x b x h) 66 x 54.6 x 97 mm
- Gewicht
450 g
- Uitgangsstroomsterkte
1 A
- Ingangsstroomsterkte
600 A
- Breedte
54.6 mm
- Hoogte
97 mm
66 mm
Documenten en downloads
Datablad
Datablad 1344463 Gossen Metrawatt SC50-E 600/1A 0,5VA Kl.0,5 42 mm U142E Kabelombouw-stroomtransformator Primaire stroom 600 A Secundaire
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1344463 Gossen Metrawatt SC50-E 600/1A 0,5VA Kl.0,5 42 mm U142E Kabelombouw-stroomtransformator Primaire stroom 600 A Secundaire
Omschrijving
De teksten voor dit artikel zijn een machinevertaling.
Dankzij het compacte ontwerp, de kern balans stroomtransformatoren zijn bijzonder geschikt voor gebruik op plaatsen waar de toegang is moeilijk en beperkte ruimte. De splitsing kerndelen verder de installatie op de kabel of de rail te vergemakkelijken. Waar een onderbreking van het stroompad problematisch of een meetinstrument gemakkelijk worden opgewaardeerd, kern saldo stroomtransformatoren de juiste keuze. De veilige installatie van de primaire kabel in de huidige transformator wordt structureel gegarandeerd en wordt bevestigd door een duidelijk hoorbare "klik" geluid. Twee meegeleverde UV-bestendig kabelbinders bevestig de converter bovendien.
Eisen aan de omgeving
binnenshuis fitting
Omgevingstemperaturen van -10 ° C ... + 55 ° C
Opslag -20 ° C ... + 70 ° C
Relatieve luchtvochtigheid 5% ... 85%, geen condensatie toegestaan
Vervuilingsgraad 2
IP20 bescherming
toepassingsvoorwaarden
IEC 61869-2: 2012
Thermische korte-time stroom (Ith) 60 x Ipr / 1s
Nominale continue thermische stroom (Icth) 100%
Beoordeeld isolatieniveau 0,72 / 3 / - kV
Nominale frequentie 50/60 Hz
Isolatie klasse E (120 ° C)
Materiaal behuizing PA 6.6, UL94: V2
Dankzij het compacte ontwerp, de kern balans stroomtransformatoren zijn bijzonder geschikt voor gebruik op plaatsen waar de toegang is moeilijk en beperkte ruimte. De splitsing kerndelen verder de installatie op de kabel of de rail te vergemakkelijken. Waar een onderbreking van het stroompad problematisch of een meetinstrument gemakkelijk worden opgewaardeerd, kern saldo stroomtransformatoren de juiste keuze. De veilige installatie van de primaire kabel in de huidige transformator wordt structureel gegarandeerd en wordt bevestigd door een duidelijk hoorbare "klik" geluid. Twee meegeleverde UV-bestendig kabelbinders bevestig de converter bovendien.
Eisen aan de omgeving
binnenshuis fitting
Omgevingstemperaturen van -10 ° C ... + 55 ° C
Opslag -20 ° C ... + 70 ° C
Relatieve luchtvochtigheid 5% ... 85%, geen condensatie toegestaan
Vervuilingsgraad 2
IP20 bescherming
toepassingsvoorwaarden
IEC 61869-2: 2012
Thermische korte-time stroom (Ith) 60 x Ipr / 1s
Nominale continue thermische stroom (Icth) 100%
Beoordeeld isolatieniveau 0,72 / 3 / - kV
Nominale frequentie 50/60 Hz
Isolatie klasse E (120 ° C)
Materiaal behuizing PA 6.6, UL94: V2
Omvang van de levering
- Gebruiksaanwijzing
- 2x UV-bestendig vetersluiting koord
