Gossen Metrawatt Z3512A Stroomtangadapter Meetbereik A/AC (bereik): 0.001 - 1200 A
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
35 Stuk(s)
Aantal
Totaal (€ 797,52 / Stuk)
€ 797,52
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details

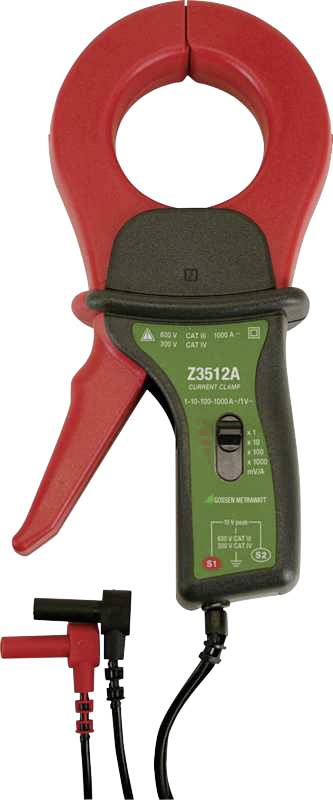

Stroomtangomvormer Z3512A
- Stroomtangsensor 1/10/100/1000 A AC, omschakelbaar
Technische specificaties
- Uitgang: 1 V/A tot 1 mV/A
- Openingsbereik voor ampèretang
52 mm
- Soortnaam
Stroomtangadapter
- Aansluiting B
4mm-stekker
Fabrieksstandaard (zonder certificaat)
0.001 A
1200 A
- Basisnauwkeurigheid
1 %
- Afm.
(l x b x h) 45 x 111 x 216 mm
- Stroommeting
AC
- Meetcategorie
CAT III 600 V
CAT IV 300 V
- Gewicht
550 g
- Uitgangssignaal (max.)
1 V
- Frequentie (max.)
3 kHz
- Breedte
111 mm
- Hoogte
216 mm
45 mm
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 1625672 Gossen Metrawatt Z3512A Stroomtangadapter Meetbereik A/AC (bereik): 0.001 - 1200 A
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1625672 Gossen Metrawatt Z3512A Stroomtangadapter Meetbereik A/AC (bereik): 0.001 - 1200 A
Omschrijving
Wisselstromen van enkele mA tot 1000 A
Overbrengingsfactor 1000/100/10/1 mV/A
Frequentie/meetafwijking: 10 - 48 - 65 Hz - 3 kHz/0,2% - 0,7%% v. M.
Foutstroommetingen bij drie-aderige kabels
Sterkstroommetingen op geleiders en rails met hoge nauwkeurigheid
Uw voordelen
De tangstroomsensor Z3512A is geschikt voor de aansluiting op digitale multimeters met een ingangsweerstand van 5-10 MW bij V~. Door zijn hoge meetgevoeligheid kunnen onder andere stromen in aardingslussen opgespoord en gemeten worden, net als lek- of foutstromen in de aarding van 1- of 3-fasige netwerken. Door de omschakeling in het hogere stroombereik is hij echter ook als stroomsensor voor sterkstroomapplicaties met een hoge overdrachtsnauwkeurigheid te gebruiken.
Toepassingen
De stroomsensor dient voor de uitbreiding van wisselstroommeetbereiken. In combinatie met indicatie- en registratie-apparaten kunnen wisselstromen in geleiders en stroomrails worden gemeten, zonder dat deze onderbroken hoeven te worden. De secundaire aansluiting vindt plaats via de vast aangesloten kabels met tegen aanraking beveiligde aansluitstekkers. Een veiligheidsschakeling voorkomt het ontstaan van hoge spanningen bij onderbreking van het secundaire circuit.
Overbrengingsfactor 1000/100/10/1 mV/A
Frequentie/meetafwijking: 10 - 48 - 65 Hz - 3 kHz/0,2% - 0,7%% v. M.
Foutstroommetingen bij drie-aderige kabels
Sterkstroommetingen op geleiders en rails met hoge nauwkeurigheid
Uw voordelen
De tangstroomsensor Z3512A is geschikt voor de aansluiting op digitale multimeters met een ingangsweerstand van 5-10 MW bij V~. Door zijn hoge meetgevoeligheid kunnen onder andere stromen in aardingslussen opgespoord en gemeten worden, net als lek- of foutstromen in de aarding van 1- of 3-fasige netwerken. Door de omschakeling in het hogere stroombereik is hij echter ook als stroomsensor voor sterkstroomapplicaties met een hoge overdrachtsnauwkeurigheid te gebruiken.
Toepassingen
De stroomsensor dient voor de uitbreiding van wisselstroommeetbereiken. In combinatie met indicatie- en registratie-apparaten kunnen wisselstromen in geleiders en stroomrails worden gemeten, zonder dat deze onderbroken hoeven te worden. De secundaire aansluiting vindt plaats via de vast aangesloten kabels met tegen aanraking beveiligde aansluitstekkers. Een veiligheidsschakeling voorkomt het ontstaan van hoge spanningen bij onderbreking van het secundaire circuit.
Omvang van de levering
- 1x stroomtangomvormer Z3512A
