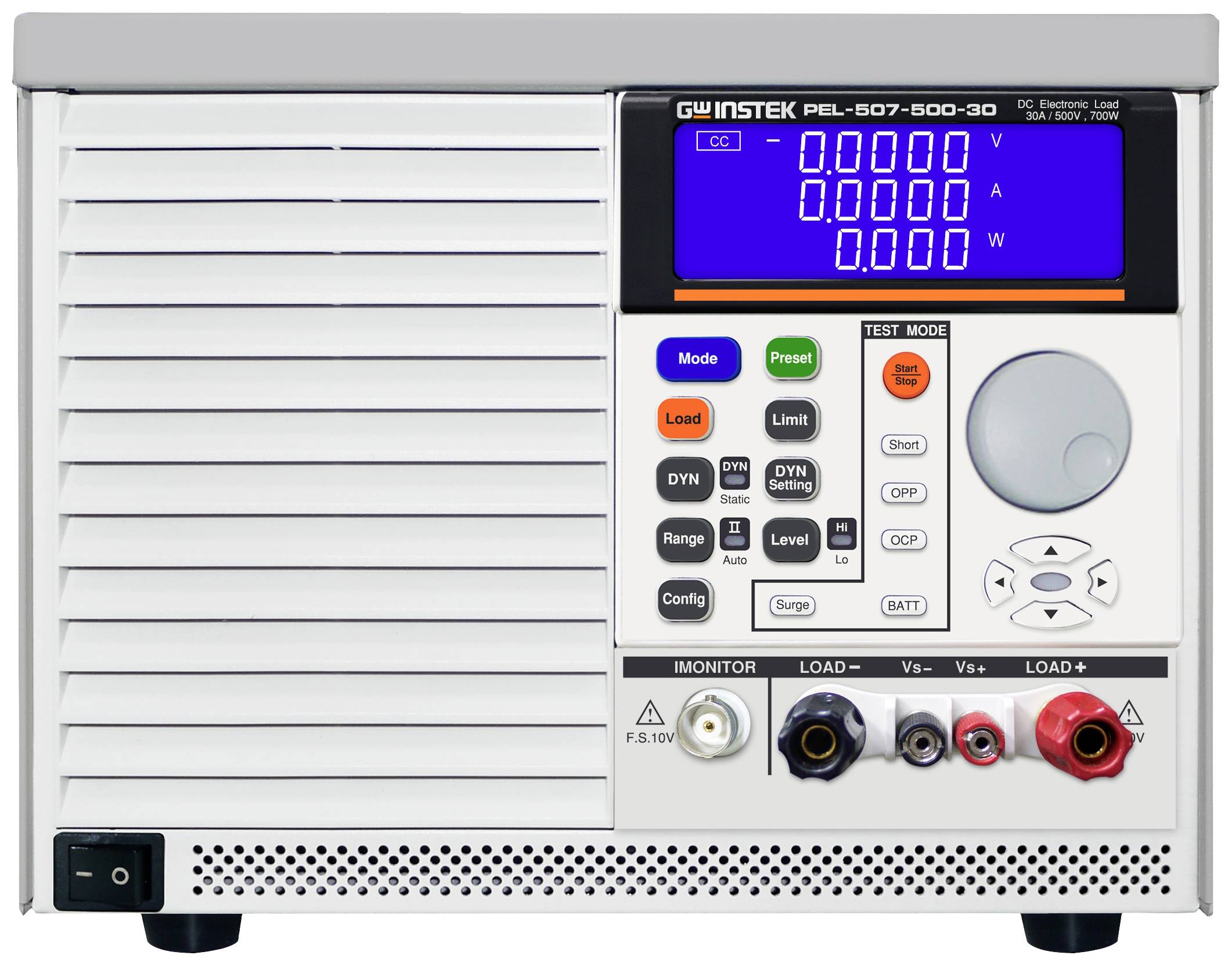

GW Instek PEL-507-500-30 Electronic load

De eenkanaalse elektronische belasting van de serie PEL-500 omvat in totaal 5 modellen en biedt spanningsbereiken van 0~80 V/ 0~500 V en een vermogensbereik van 250~700 W. De serie kan worden gebruikt voor onderzoek en ontwikkeling, kwaliteitscontrole, ATE-systeem- en productietesten, inclusief spanningsbron- en stroombrontesten, transiëntrespons van de schakelvoeding, constante spanningsmodus voor stroombeperkingstesten, batterijsimulaties en batterijontladingstesten. De PEL-500 serie biedt een 5-cijferige digitale weergave van spanning, stroom en vermogen. Gebruikers kunnen tegelijk de meetgegevens van het testobject bewaken. Om gebruikers te helpen bij het beoordelen of de DUT bestand is tegen de overshoot-currents, biedt de PEL-500 serie een surge-test, die de boot-overshoot-currents en de transient-currents bij hot-plugging kan simuleren. De ingebouwde batterijontladingstestfunctie kan de voorwaarden bepalen voor het stoppen van de ontlading volgens de testvoorschriften van de DUT, inclusief de instelling van de ontlaadstopspanning (Vbatt), de ontlaadcapaciteit (AH, WH) en de ontladingsstoptijd.Gebruikers kunnen de laadspanning/ontlaadspanning van de PEL-500 serie instellen om te testen volgens de eigenschappen van het testobject. Als de uitgangsspanning van de DUT stijgt tot de laadspanningswaarde, begint het laden. Als de uitgangsspanning daalt tot de ontlaadspanning, stopt het laden. Gebruikers kunnen de GO/NG-functie gebruiken om de beoordelingsvoorwaarden vooraf in te stellen volgens de functie en de specificaties van de DUT. De PEL-500 serie genereert automatisch de beoordelingsresultaten volgens de tijdens de test ingestelde beoordelingsvoorwaarden. Onder de veiligheidstestvereisten van de netvoeding biedt de PEL-500 serie niet alleen de korttestfunctie, maar ook de automatische testfunctie van de overstroombeveiliging/overstroombeveiliging, om het ingewikkelde handmatige werk voor de gebruiker te vereenvoudigen en de OCP/OPP van de actiepunten van het testobject te controleren. De gegenereerde meetresultaten helpen de gebruiker te bevestigen of de werkelijke werkingsinterventiepunten van het testobject voor OCP/OPP binnen de meetvoorschriften liggen. Naast de functie om via de BNC-uitgang van Imonitor laststroomgolfvormen te verstrekken aan de oscilloscoop, biedt de PEL-500 serie ook overspannings-, overstroom-, overstroom- en overtemperatuurbeveiliging en ompolingsherkenning. Als één ervan een activeringsactie veroorzaakt, beschikt de PEL-500 serie over beschermings- of herinneringsmaatregelen ter bescherming van de PEL-500 serie tegen schade door abnormale bedrijfsomgevingen.
