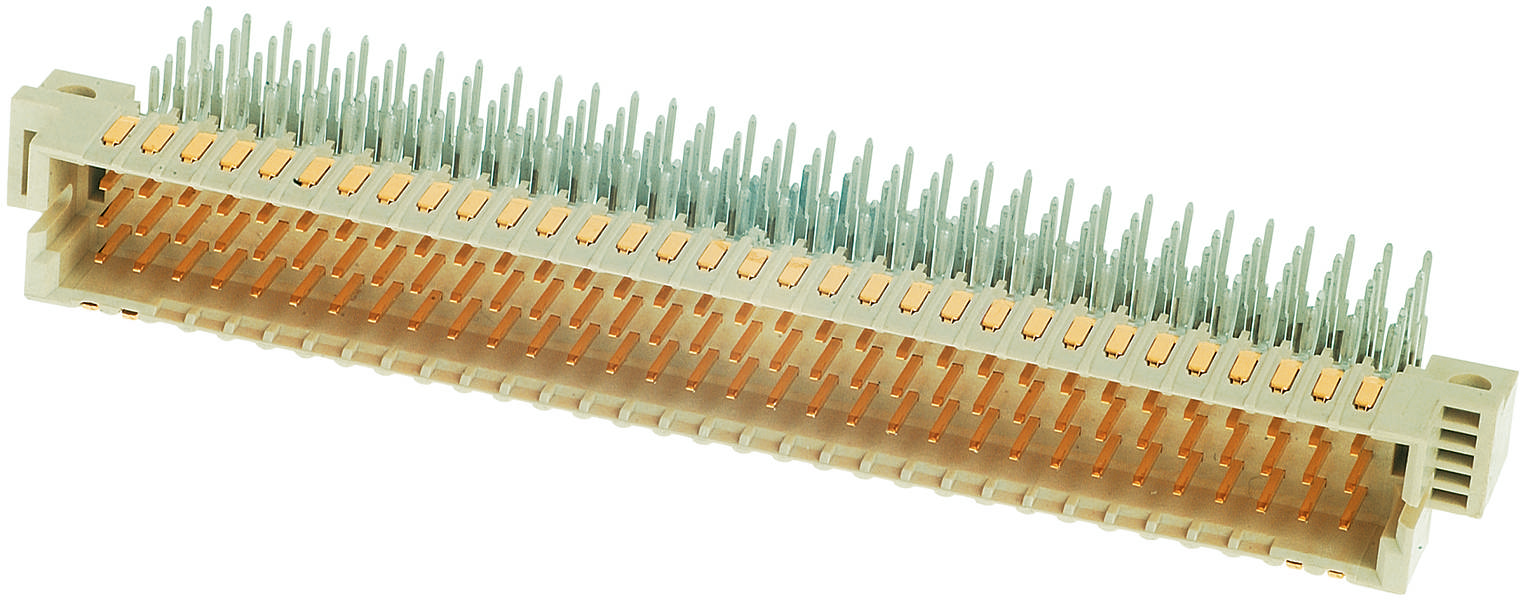

HARTING 02011602101 Male connector Aantal rijen 5 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male connector
Bouwtype
Haaks
Rastermaat (RM)
2.54 mm
Inhoud
1 stuk(s)
Totaal aantal polen
160
Datasheet (PDF)
60 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 24,79
3
4% = € 1,08
€ 23,71
5
6% = € 1,52
€ 23,27
10
7% = € 1,80
€ 22,99
25
9% = € 2,12
€ 22,67
50
10% = € 2,48
€ 22,31
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 24,79 / Stuk)
€ 34,70
-29 %
€ 24,79
excl. btw
Incl. 14 dagen retourrecht
Highlights & Details
Mescontactlijst
- Totaal aantal polen 160
- Aantal rijen 5
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: HAR-bus ® 64
- Component: Messenbalk
- Contactbeschrijving: Haaks
- Aansluitmethode: Reflow soldeeraansluiting (THR);golfsoldeeraansluiting
- Soort verbinding: Moederbord to daughtercard;extender card
- Aantal contacten: 160
- Steekcontactrijen: 5
- Raster, aansluitzijde: 2,54 mm
- Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
- Isolatieweerstand: > 1010 Ω
- Doorgangsweerstand: ≤ 20 mΩ voor de rijen a, b, c; ≤ 30 mΩ voor de rijen d, z
- Grenstemperatuur: -55 ... +125 °C (bij reflow solderen max. +240 °C gedurende 15 s)
- Steek- en trekkracht: ≤ 160 N
- Insteekcycli: ≥ 250
- Testspanning Ueff: 1 kV
- Isolatiegroep: III a (175 ≤ CTI < 400)
- Materiaal gebruik: Liquid-crystal polymeer (LCP)
- Kleur inzet: Beige
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 61076-4-113
- Nettogewicht: 26 g
- Raster, insteekzijde: 2,54 mm
- Luchtafstand: 1,2 mm tussen 2 rijen (a, b, c);1,2 mm tussen 2 rijen (d, z);1,2 mm tussen 2 contacten van een rij (a, b, c);1 mm tussen 2 contacten van een rij (d, z)
- Kruipafstand: 1,2 mm tussen 2 rijen (a, b, c);1,2 mm tussen 2 rijen (d, z);1,2 mm tussen 2 contacten van een rij (a, b, c);1 mm tussen 2 contacten van een rij (d, z)
- Kenmerken: Loodvrij
- Printplaatbevestiging: Met flens
- Hot plugging: nee
- Spoorclassificatie: F1/I2 conform NFF 16-101/102
- Contactbezetting: Rijen a, b, c, d en z, posities 1, 2,... , 31, 32
- Voorijlend contact op positie: d1;d2;d31;d32
- Soortnaam
Male connector
- Bouwtype
Haaks
- Totaal aantal polen
160
- Aantal rijen
5
- Rastermaat (RM)
2.54 mm
- Aansluiting
THR
- Kleur (specifiek)
Beige
- Materiaal (behuizing)
PA
- Fabrikantnr.
02011602101
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Type
02 01 160 2101
- Doorgangsweerstand
20 mΩ;30 mΩ
- Isolatieweerstand
1010 Ω
Other
160
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
5
2.54 mm
Liquid crystal polymer
0°/180° (horizontal)
Flange
1 A
Documenten en downloads
Datablad
Datablad 3002806 HARTING 02011602101 Male connector Aantal rijen 5 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3002806 HARTING 02011602101 Male connector Aantal rijen 5 1 stuk(s)
Omschrijving
Male connector, reflow soldeeraansluiting (THR), golfsoldeeraansluiting, nominale stroom: 1 A, contacten: 160, haaks, koperlegering
