HARTING 09063162511 Male connector 1 stuk(s) kopen ? Conrad Electronic

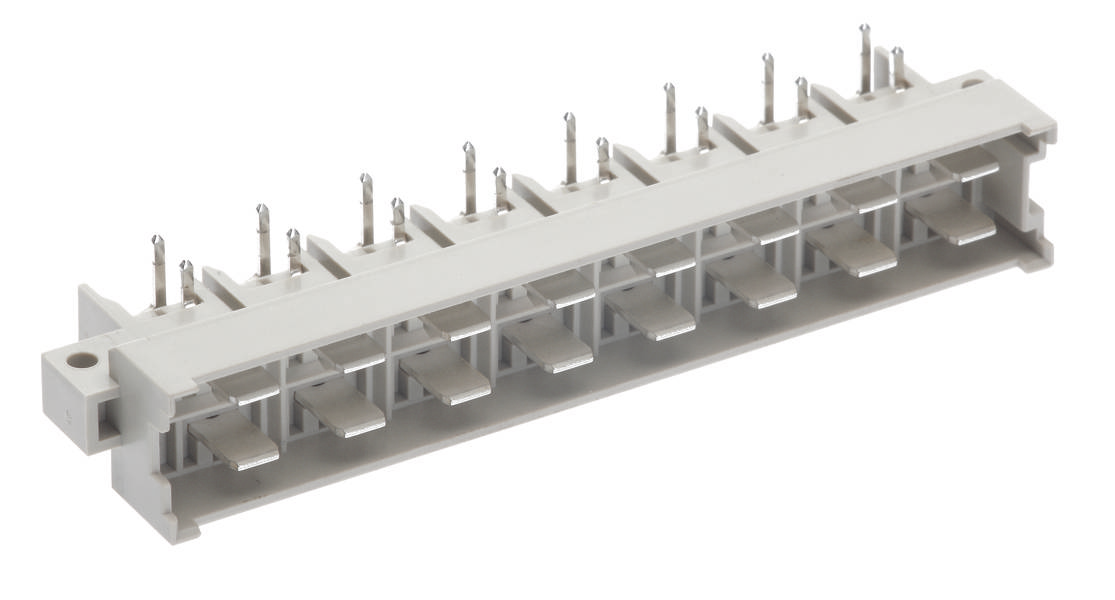

Connector met meerdere metalen pinnen in een witte kunststof behuizing, geschikt voor elektronische schakelingen.

Soortnaam

Male connector

Bouwtype

Haaks

Rastermaat (RM)

5.08 mm

10.16 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 15 jan 2027

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,87 / Stuk)

€ 14,87

excl. btw

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 16
Inhoud 1 stuk(s)

Technische specificaties

Serie: DIN 41612
Component: Messenbalk
Contactbeschrijving: Haaks
Aansluitmethode: Golfsoldeeraansluiting
Soort verbinding: Printplaat naar kabel
Aantal contacten: 16
Raster, aansluitzijde: 5,08 mm;10,16 mm
Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
Isolatieweerstand: >1012 Ω
Doorgangsweerstand: ≤ 8 mΩ
Grenstemperatuur: -55 ... +125 °C
Steek- en trekkracht: ≤ 90 N
Insteekcycli: ≥ 500
Testspanning Ueff: 3,1 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
Kleur inzet: RAL 7032 (kiezelgrijs)
Materiaal contacten: Koperlegering
Contactoppervlak: Verzilverd, insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-2
Nettogewicht: 28,87 g
Aanduiding: Model H16
Raster, insteekzijde: 6,5 mm;10,16 mm
Slagwijdte: ≥ 4,1 mm
Kruipafstand: ≥ 8 mm
Kenmerken: Loodvrij
Printplaatbevestiging: Met flens; met bevestigingsclip
Hot plugging: nee
Railclassificatie: F4/I3 conform NFF 16-101/102
Contactbezetting: Rijen z en d, posities 4, 8,... , 28, 32

Soortnaam: Male connector

Bouwtype: Haaks

Totaal aantal polen: 16

Rastermaat (RM): 5.08 mm
10.16 mm

Aansluiting: Solderen

Kleur (specifiek): Kiezel-grijs (RAL 7032)

Materiaal (behuizing): PA

Fabrikantnr.: 09063162511

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 06 316 2511

Doorgangsweerstand: 8 mΩ

Isolatieweerstand: 1012 Ω

: Printed circuit board to cable

: Other

: 16

: Other

: -55-125 °C

: Other

: Soldering connection

: Silver

: 5.08 mm

: 6.5 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 15 A

Documenten en downloads

Datablad

Datablad 3003328 HARTING 09063162511 Male connector 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3003328 HARTING 09063162511 Male connector 1 stuk(s)

Omschrijving

Male connector, golfsoldeeraansluiting, nominale stroom: 15 A, contacten: 16, haaks, koperlegering, verzilverd, insteekzijde, SN via Ni aansluitzijde

De teksten voor dit artikel zijn automatisch vertaald.
