HARTING 09063486901222 Male connector Aantal rijen 3 1 stuk(s) kopen ? Conrad Electronic

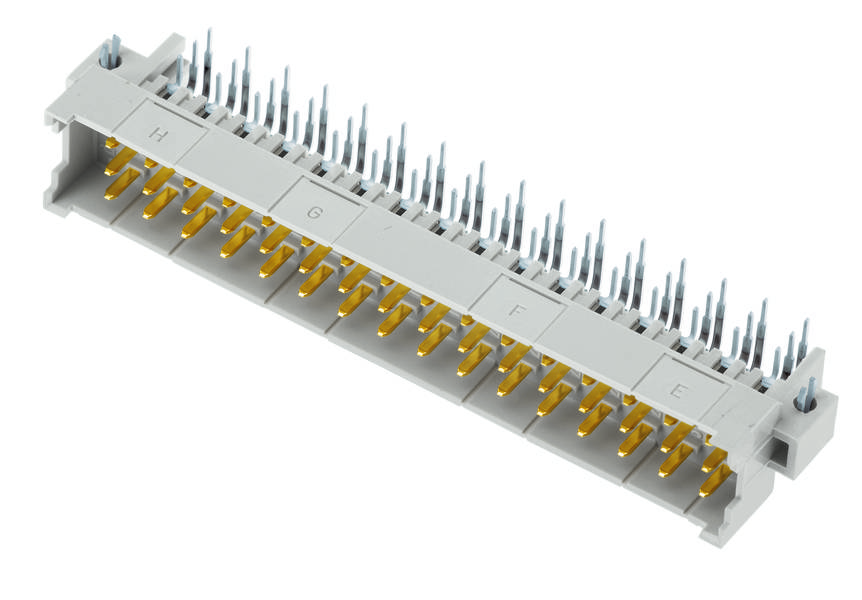

Een connector met meerdere gouden pinnen, gerangschikt in een rij. De letters E tot H zijn bovenaan gemarkeerd.

Soortnaam

Male connector

Bouwtype

Haaks

Rastermaat (RM)

2.54 mm

5.08 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 15 jan 2027

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 8,26 / Stuk)

€ 8,26

excl. btw

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 48
Aantal rijen 3
Inhoud 1 stuk(s)

Technische specificaties

Serie: DIN 41612
Component: Messenbalk
Contactbeschrijving: Haaks
Aansluitmethode: Golfsoldeeraansluiting
Soort verbinding: Moederbord to daughtercard;extender card;printplaat naar kabel
Aantal contacten: 48
Steekcontactrijen: 3
Raster, aansluitzijde: 2,54 mm;5,08 mm
Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
Isolatieweerstand: >1011 Ω
Doorgangsweerstand: ≤ 15 mΩ
Grenstemperatuur: -55 ... +125 °C
Steek- en trekkracht: ≤ 75 N
Insteekcycli: ≥ 400
Testspanning Ueff: 1,55 kV (contact-contact)
Isolatiegroep: II (400 ≤ CTI < 600)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
Kleur inzet: RAL 7035 (lichtgrijs)
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-2
Nettogewicht: 26,98 g
Aanduiding: Model F
Raster, insteekzijde: 3,81 mm;5,08 mm
Slagwijdte: ≥ 1,6 mm
Kruipafstand: ≥ 3 mm
Kenmerken: Loodvrij
Printplaatbevestiging: Met flens; met bevestigingsclip
Hot plugging: nee
Spoorclassificatie: F1/I2 conform NFF 16-101/102
Contactbezetting: Rijen z, d en b, posities 2, 4,... 30, 32
Codering: Gatencodering;coderingscoderingen;codering met contactverlies;D20-codering
Printplaatdikte: 1,6 mm ±0,2 mm

Soortnaam: Male connector

Bouwtype: Haaks

Totaal aantal polen: 48

Aantal rijen: 3

Rastermaat (RM): 2.54 mm
5.08 mm

Aansluiting: Solderen

Kleur (specifiek): Grijs-wit (RAL 7035)

Materiaal (behuizing): PA

Fabrikantnr.: 09063486901222

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 06 348 6901 222

Doorgangsweerstand: 15 mΩ

Isolatieweerstand: 1011 Ω

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 3

: 1.6 mm

: 3.81 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 6 A

Documenten en downloads

Datablad

Datablad 3003539 HARTING 09063486901222 Male connector Aantal rijen 3 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3003539 HARTING 09063486901222 Male connector Aantal rijen 3 1 stuk(s)

Omschrijving

Male connector, golfsoldeeraansluiting, nominale stroom: 6 A, contacten: 48, haaks, koperlegering
