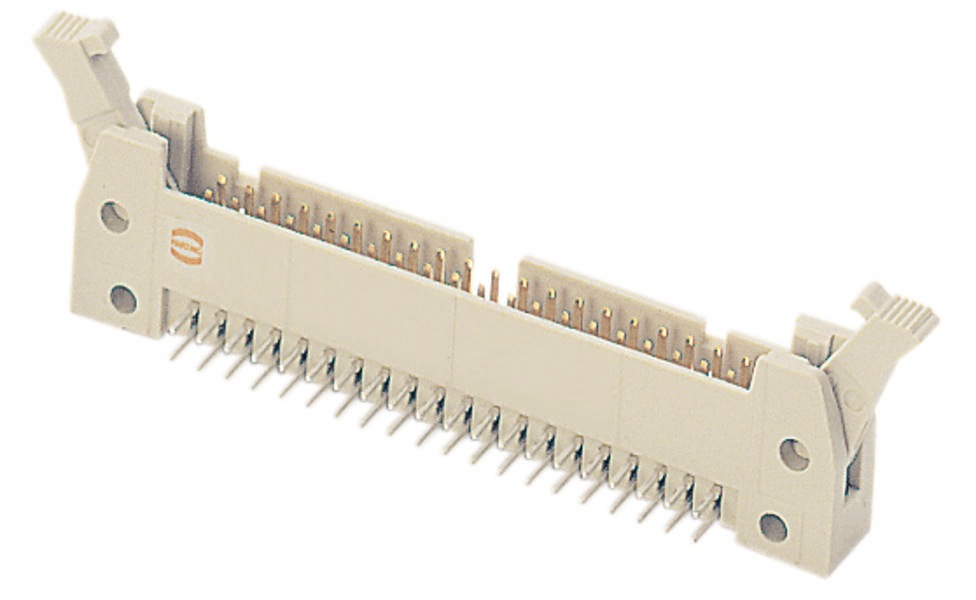

HARTING 09185607901 Male connector Aantal rijen 2 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male connector
Bouwtype
Haaks
Rastermaat (RM)
2.54 mm
Inhoud
1 stuk(s)
Totaal aantal polen
60
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 6,19
5
6% = € 0,38
€ 5,81
10
9% = € 0,53
€ 5,66
25
10% = € 0,63
€ 5,56
50
12% = € 0,74
€ 5,45
100
14% = € 0,87
€ 5,32
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 6,19 / Stuk)
€ 6,19
excl. btw
Highlights & Details
Mescontactlijst
- Totaal aantal polen 60
- Aantal rijen 2
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: SEC standaard
- Component: Messenbalk
- Contactbeschrijving: Haaks
- Aansluitmethode: Golfsoldeeraansluiting
- Soort verbinding: Printplaat naar kabel
- Aantal contacten: 60
- Lengte van de pennen: 4,5 mm
- Vergrendelingswijze: Met lange hendels
- Steekcontactrijen: 2e
- Raster, aansluitzijde: 2,54 mm
- Nominale stroom: 1 A
- Isolatieweerstand: >109 Ω
- Doorgangsweerstand: ≤ 20 mΩ
- Grenstemperatuur: -55 ... +125 °C
- Steek- en trekkracht: ≤ 180 N
- Insteekcycli: ≥ 50
- Testspanning Ueff: 1 kV
- Isolatiegroep: III a (175 ≤ CTI < 400)
- Materiaal gebruik: Thermoplastisch vormmateriaal (PBT)
- Kleur inzet: Grijs
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60603-13
- Nettogewicht: 17,86 g
- Spoorwegclassificatie: F3/I3
- Soortnaam
Male connector
- Bouwtype
Haaks
- Totaal aantal polen
60
- Aantal rijen
2
- Rastermaat (RM)
2.54 mm
- Nominale stroom
1 A
- Nominale stroom (afgerond)
1 A
- Aansluiting
Solderen
- Kleur (specifiek)
Grijs
- Materiaal (behuizing)
PA
- Fabrikantnr.
09185607901
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Type
09 18 560 7901
- Doorgangsweerstand
20 mΩ
- Isolatieweerstand
109 Ω
- Stiftlengte
4,5 mm
Printed circuit board to cable
Other
60
Other
-55-125 °C
Other
Soldering connection
Tin
4.5 mm
2.54 mm
2
Thermoplastic
0°/180° (horizontal)
Other
1 A
Documenten en downloads
Datablad
Datablad 3003270 HARTING 09185607901 Male connector Aantal rijen 2 1 stuk(s)
Datablad 3003270 HARTING 09185607901 Male connector Aantal rijen 2 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3003270 HARTING 09185607901 Male connector Aantal rijen 2 1 stuk(s)
Omschrijving
Male connector, golfsoldeeraansluiting, nominale stroom: 1 A, contacten: 60, haaks, koperlegering
