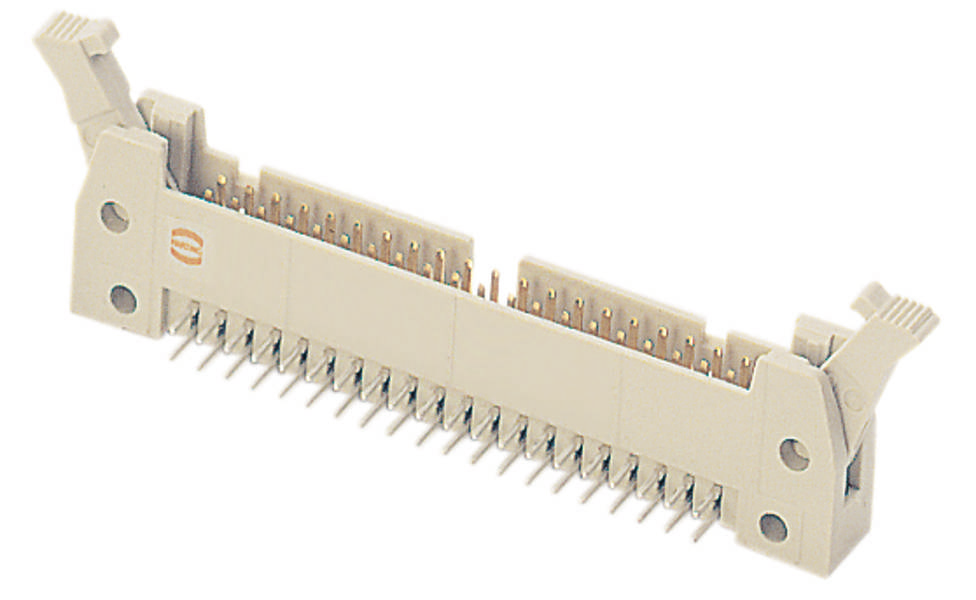

HARTING 09185647903 Male connector Aantal rijen 2 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male connector
Bouwtype
Haaks
Rastermaat (RM)
2.54 mm
Inhoud
1 stuk(s)
Totaal aantal polen
64
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 4,95
5
6% = € 0,32
€ 4,63
10
9% = € 0,45
€ 4,50
25
11% = € 0,54
€ 4,41
50
13% = € 0,64
€ 4,31
100
15% = € 0,74
€ 4,21
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 4,95 / Stuk)
€ 4,95
excl. btw
Highlights & Details
Mescontactlijst
- Totaal aantal polen 64
- Aantal rijen 2
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: SEC standaard
- Component: Messenbalk
- Contactbeschrijving: Haaks
- Aansluitmethode: Golfsoldeeraansluiting
- Soort verbinding: Printplaat naar kabel
- Aantal contacten: 64
- Lengte van de pennen: 2,9 mm
- Vergrendelingswijze: Met lange hendels
- Steekcontactrijen: 2e
- Raster, aansluitzijde: 2,54 mm
- Nominale stroom: 1 A
- Isolatieweerstand: >109 Ω
- Doorgangsweerstand: ≤ 20 mΩ
- Grenstemperatuur: -55 ... +125 °C
- Steek- en trekkracht: ≤ 192 N
- Insteekcycli: ≥ 50
- Testspanning Ueff: 1 kV
- Isolatiegroep: III a (175 ≤ CTI < 400)
- Materiaal gebruik: Thermoplastisch vormmateriaal (PBT)
- Kleur inzet: Grijs
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60603-13
- Nettogewicht: 13,26 g
- Spoorwegclassificatie: F3/I3
- Soortnaam
Male connector
- Bouwtype
Haaks
- Totaal aantal polen
64
- Aantal rijen
2
- Rastermaat (RM)
2.54 mm
- Nominale stroom
1 A
- Nominale stroom (afgerond)
1 A
- Aansluiting
Solderen
- Kleur (specifiek)
Grijs
- Materiaal (behuizing)
PA
- Fabrikantnr.
09185647903
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Type
09 18 564 7903
- Doorgangsweerstand
20 mΩ
- Isolatieweerstand
109 Ω
- Stiftlengte
2,9 mm
Printed circuit board to cable
Other
64
Other
-55-125 °C
Other
Soldering connection
Tin
2.9 mm
2.54 mm
2
Thermoplastic
0°/180° (horizontal)
Other
1 A
Documenten en downloads
Datablad
Datablad 3003319 HARTING 09185647903 Male connector Aantal rijen 2 1 stuk(s)
Datablad 3003319 HARTING 09185647903 Male connector Aantal rijen 2 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3003319 HARTING 09185647903 Male connector Aantal rijen 2 1 stuk(s)
Omschrijving
Male connector, golfsoldeeraansluiting, nominale stroom: 1 A, contacten: 64, haaks, koperlegering
