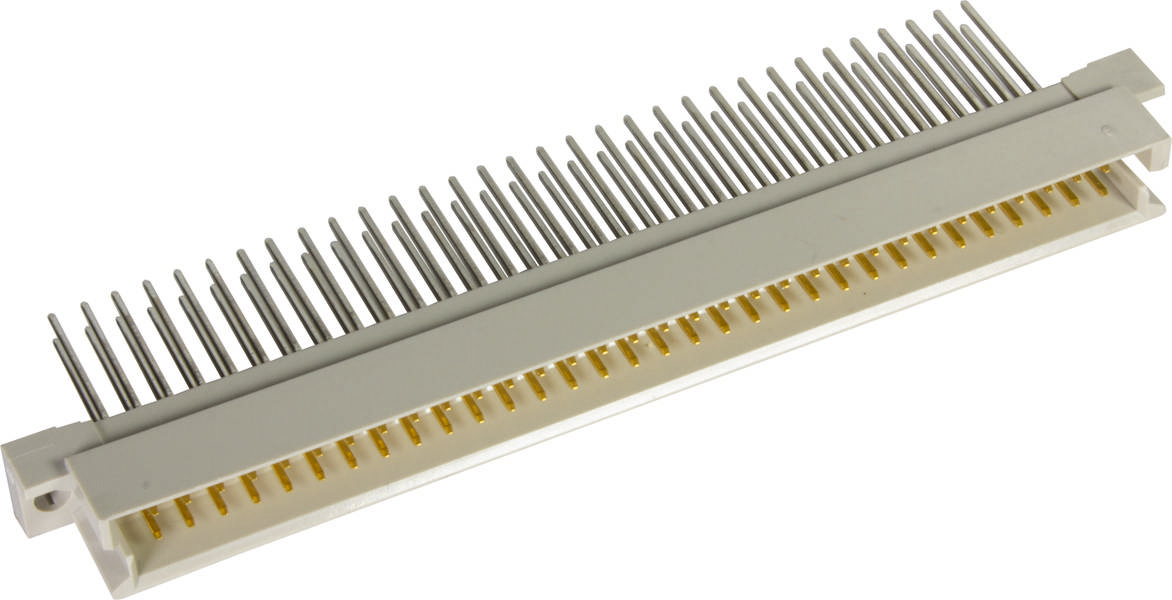

HARTING 09721646907 Male connector Aantal rijen 2 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male connector
Bouwtype
Recht
Rastermaat (RM)
2.54 mm
Inhoud
1 stuk(s)
Totaal aantal polen
64
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 11,56
3
5% = € 0,63
€ 10,93
5
8% = € 0,89
€ 10,67
10
9% = € 1,06
€ 10,50
25
11% = € 1,25
€ 10,31
50
13% = € 1,47
€ 10,09
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 11,56 / Stuk)
€ 11,56
excl. btw
Highlights & Details
Mescontactlijst
- Totaal aantal polen 64
- Aantal rijen 2
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: DIN 41612
- Component: Messenbalk
- Contactbeschrijving: Recht
- Aansluitmethode: Wikkelaansluiting
- Soort verbinding: Printplaat naar kabel;kabel naar kabel
- Aantal contacten: 64
- Lengte van de pennen: 13 mm
- Steekcontactrijen: 2e
- Raster, aansluitzijde: 2,54 mm
- Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
- Isolatieweerstand: >1012 Ω
- Doorgangsweerstand: ≤ 20 mΩ
- Grenstemperatuur: -55 ... +125 °C
- Steek- en trekkracht: ≤ 60 N
- Insteekcycli: ≥ 400
- Testspanning Ueff: 1 kV (contact-contact);1,55 kV (contact-massa)
- Isolatiegroep: III a (175 ≤ CTI < 400)
- Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
- Kleur inzet: RAL 7032 (kiezelgrijs)
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60603-2
- Nettogewicht: 10,58 g
- Aanduiding: Model Q
- Raster, insteekzijde: 2,54 mm
- Slagwijdte: ≥ 1,2 mm
- Kruipafstand: ≥ 1,2 mm
- Kenmerken: Loodvrij
- Printplaatbevestiging: Met flens
- Hot plugging: nee
- Railclassificatie: F4/I3 conform NFF 16-101/102
- Contactbezetting: Rijen a en b, posities 1, 2,... , 31, 32
- Codering: Codering met contactverlies
- Soortnaam
Male connector
- Bouwtype
Recht
- Totaal aantal polen
64
- Aantal rijen
2
- Rastermaat (RM)
2.54 mm
- Aansluiting
Wikkelaansluiting
- Kleur (specifiek)
Kiezel-grijs (RAL 7032)
- Materiaal (behuizing)
PA
- Fabrikantnr.
09721646907
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Type
09 72 164 6907
- Doorgangsweerstand
20 mΩ
- Isolatieweerstand
1012 Ω
- Stiftlengte
13 mm
Printed circuit board to cable
Other
64
Other
-55-125 °C
Other
Direct connection
Other
13 mm
2.54 mm
2
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Documenten en downloads
Datablad
Datablad 3003576 HARTING 09721646907 Male connector Aantal rijen 2 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3003576 HARTING 09721646907 Male connector Aantal rijen 2 1 stuk(s)
Omschrijving
Male connector, wikkelaansluiting, nominale stroom: 2 A, contacten: 64, recht, koperlegering, edelmetaal via Ni insteekzijde, Ni aansluitzijde
