HARTING 09736966947 Male connector Aantal rijen 3 1 stuk(s) kopen ? Conrad Electronic

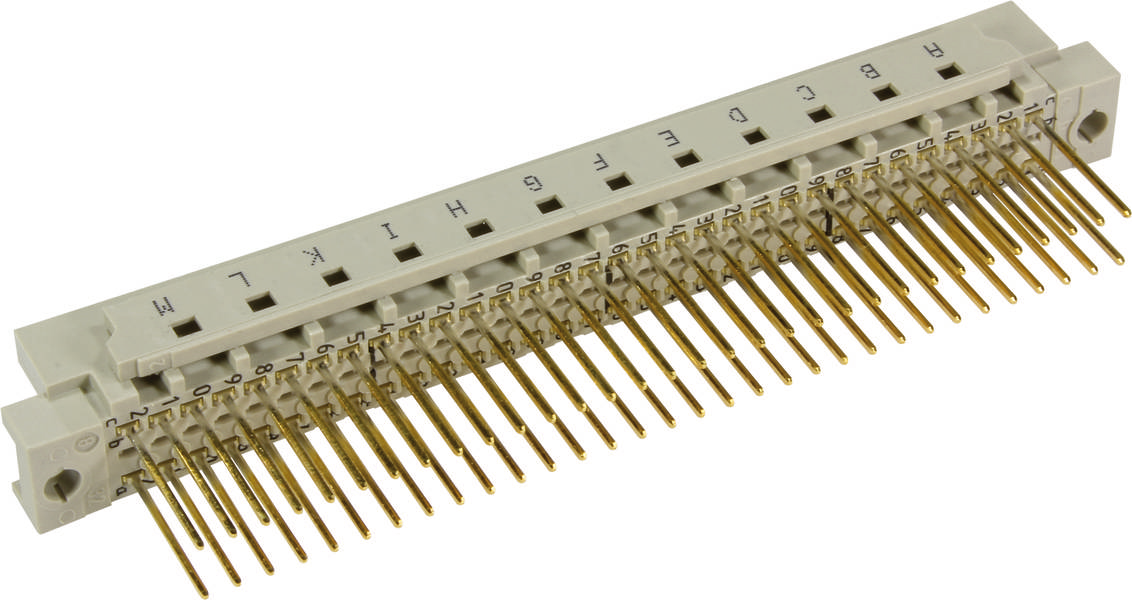

Een elektronische connector met meerdere gouden pinnen, genummerd en gemarkeerd met de letters A tot en met R.

Soortnaam

Male connector

Bouwtype

Recht

Rastermaat (RM)

2.54 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 15 jan 2027

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 18,17 / Stuk)

€ 18,17

excl. btw

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 96
Aantal rijen 3
Inhoud 1 stuk(s)

Technische specificaties

Serie: DIN 41612
Component: Messenbalk
Contactbeschrijving: Recht
Aansluitmethode: Wikkelaansluiting
Soort verbinding: Printplaat naar kabel;kabel naar kabel
Aantal contacten: 96
Lengte van de pennen: 13 mm
Steekcontactrijen: 3
Raster, aansluitzijde: 2,54 mm
Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
Isolatieweerstand: >1012 Ω
Doorgangsweerstand: ≤ 20 mΩ
Grenstemperatuur: -55 ... +125 °C
Steek- en trekkracht: ≤ 90 N
Insteekcycli: ≥ 400
Testspanning Ueff: 1 kV (contact-contact);1,55 kV (contact-massa)
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
Kleur inzet: RAL 7032 (kiezelgrijs)
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-2
Nettogewicht: 17,55 g
Aanduiding: Model R
Raster, insteekzijde: 2,54 mm
Slagwijdte: ≥ 1,2 mm
Kruipafstand: ≥ 1,2 mm
Kenmerken: Loodvrij
Printplaatbevestiging: Met flens
Hot plugging: nee
Railclassificatie: F4/I3 conform NFF 16-101/102
Contactbezetting: Rijen a, b en c, posities 1, 2,... , 31, 32
Codering: Codering met contactverlies; pagina-codering

Soortnaam: Male connector

Bouwtype: Recht

Totaal aantal polen: 96

Aantal rijen: 3

Rastermaat (RM): 2.54 mm

Aansluiting: Wikkelaansluiting

Kleur (specifiek): Kiezel-grijs (RAL 7032)

Materiaal (behuizing): PA

Fabrikantnr.: 09736966947

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 73 696 6947

Doorgangsweerstand: 20 mΩ

Isolatieweerstand: 1012 Ω

Stiftlengte: 13 mm

: Printed circuit board to cable

: Other

: 96

: Other

: -55-125 °C

: Other

: Direct connection

: Other

: 13 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Documenten en downloads

Datablad

Datablad 3003583 HARTING 09736966947 Male connector Aantal rijen 3 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3003583 HARTING 09736966947 Male connector Aantal rijen 3 1 stuk(s)

Omschrijving

Male connector, wikkelaansluiting, nominale stroom: 2 A, contacten: 96, recht, koperlegering, edelmetaal via Ni insteekzijde, Ni aansluitzijde
