HARTING Stekkerinzetstuk 09380052601 Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Stekkerinzetstuk
Aantal polen
5
Type
09380052601
Fabrikantnr.
09380052601
Kleur (specifiek)
Kiezel-grijs (RAL 7032)
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 235,54
3
2% = € 5,75
€ 229,79
5
3% = € 8,04
€ 227,50
10
4% = € 9,56
€ 225,98
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 235,54 / Stuk)
€ 235,54
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Nettogewicht: 338,6 g
- Maat: 24 B
- Nominale stroom: 200 A
- Aantal contacten: 3
- Kabeldoorsnede: 35 mm² – 70 mm²
- Geslacht: pen
- Steekcycli: ≥ 500
- Aanhaalmoment: 0,5 Nm Stuurcontacten, 10 Nm - 70 mm², 8 Nm - 35 mm², 6 Nm PE-contact, 9 Nm - 50 mm²
- Nominale spanning geleider-aarde: 1150 V
- Nominale spanning geleider-geleider: 2000 V
- Nominale stootspanning: 8 kV
- Nominale stootspanning besturing: 6 kV
- Contactoppervlak: verzilverd
- Doorgangsweerstand: ≤ 0,2 mΩ
- Striplengte: 7 mm stuurcontacten, 22 mm, 14 mm PE-contact
- Vervuilingsgraad: 3
- Extra contacten: + 2 extra stuurcontacten
- Nominale stroom besturing: 16 A
- Nominale spanning besturing: 400 V
- Type
09380052601
- Soortnaam
Stekkerinzetstuk
- Fabrikantnr.
09380052601
- Kleur (specifiek)
Kiezel-grijs (RAL 7032)
- Aantal polen
5
- Aansluiting
Axiale schroefaansluiting
Schroeven
- Totaal aantal polen
5 + PE
- Inhoud
1 stuk(s)
- Materiaal
Polycarbonaat
Koperlegering
- Max. temperatuur
+125 °C
- Voorijlend contact (PE)
Ja
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 1989519 HARTING Stekkerinzetstuk 09380052601 Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1989519 HARTING Stekkerinzetstuk 09380052601 Inhoud: 1 stuk(s)
Omschrijving

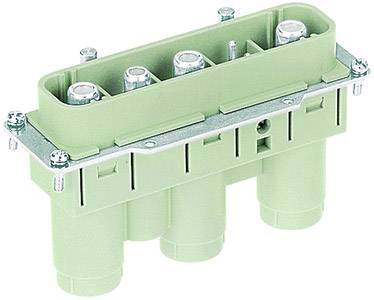

Harting Steckverbinder 09380052601
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:HartingBezeichnung:Steckverbinder Han K 3/2 STI-STyp:09380052601Anzahl der Leistungskontakte:5Kontakteinsatz ohne Kontakte:neinKontaktausführung:StiftPolzahl:5Werkstoff des Steckverbindereinsatzes:ThermoplastBemessungsstrom In:200 ABetriebstemperatur:-40..125 °CBemessungsstoßspannung:8 kVVerschmutzungsgrad:3Ausführung des elektrischen Anschlusses:sonstigeMit Drahtschutz:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:35..70 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:35..70 mm²Werkstoff der Kontaktbeschichtung:SilberWerkstoff des Kontakteinsatzes:ThermoplastWerkstoff des Kontaktes:sonstige KupferlegierungenBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:jaMin. Anzahl der Steckzyklen:500
Harting Steckverbinder 09380052601: weitere Details
Einsätze, Axialschraub- / Schraubanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 200 A, Baugröße: 24 B, Kontakte: 5, Leiterquerschnitt: 35...70 mm² 0,5...2,5 mm² Signal 16...35 mm² PE, Kupferlegierung, versilbert EAN: 5713140056121
Geliefert wird: Harting Steckverbinder Han K 3/2 STI-S 09380052601, Verpackungseinheit: 1 Stk., EAN: 5713140056121
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:HartingBezeichnung:Steckverbinder Han K 3/2 STI-STyp:09380052601Anzahl der Leistungskontakte:5Kontakteinsatz ohne Kontakte:neinKontaktausführung:StiftPolzahl:5Werkstoff des Steckverbindereinsatzes:ThermoplastBemessungsstrom In:200 ABetriebstemperatur:-40..125 °CBemessungsstoßspannung:8 kVVerschmutzungsgrad:3Ausführung des elektrischen Anschlusses:sonstigeMit Drahtschutz:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:35..70 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:35..70 mm²Werkstoff der Kontaktbeschichtung:SilberWerkstoff des Kontakteinsatzes:ThermoplastWerkstoff des Kontaktes:sonstige KupferlegierungenBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:jaMin. Anzahl der Steckzyklen:500
Harting Steckverbinder 09380052601: weitere Details
Einsätze, Axialschraub- / Schraubanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 200 A, Baugröße: 24 B, Kontakte: 5, Leiterquerschnitt: 35...70 mm² 0,5...2,5 mm² Signal 16...35 mm² PE, Kupferlegierung, versilbert EAN: 5713140056121
Geliefert wird: Harting Steckverbinder Han K 3/2 STI-S 09380052601, Verpackungseinheit: 1 Stk., EAN: 5713140056121
