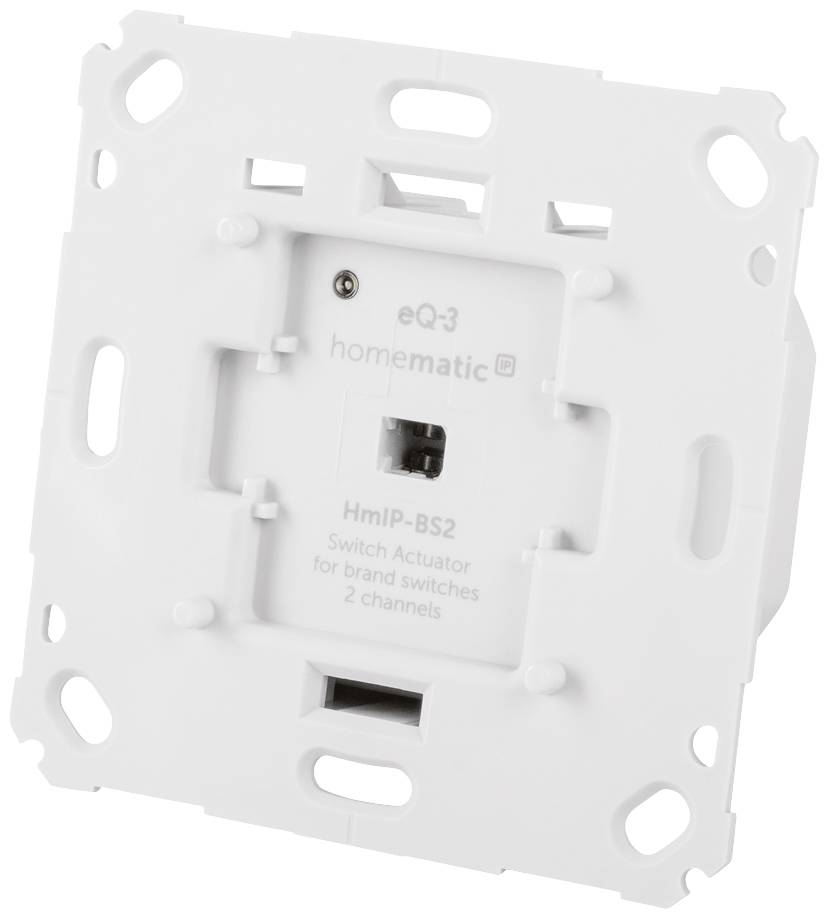

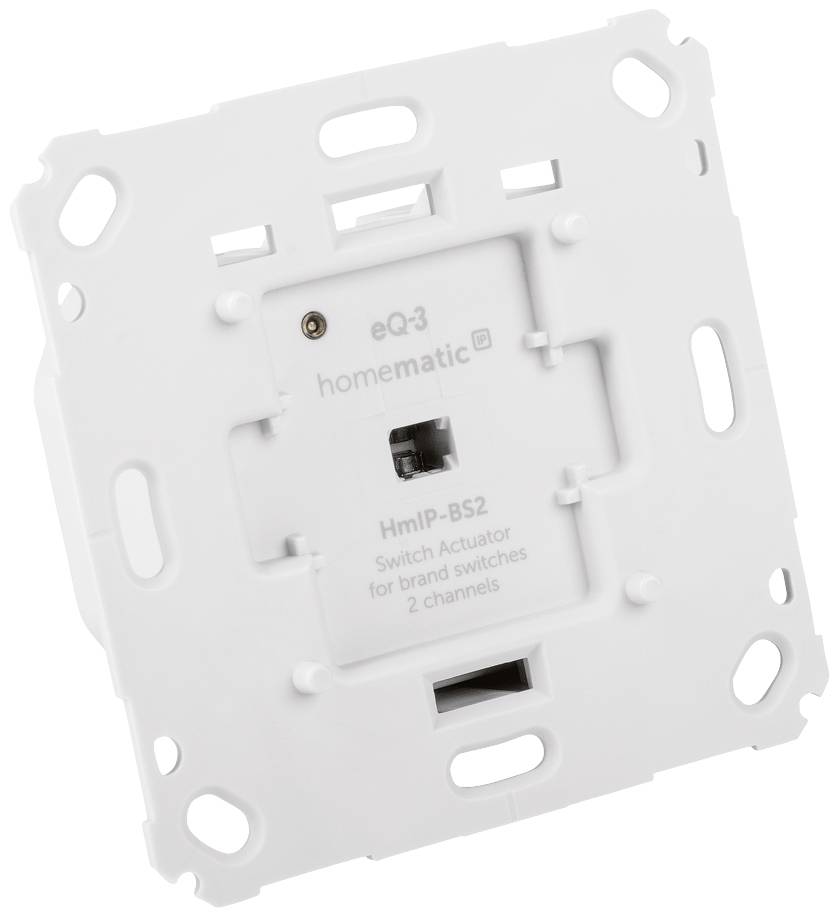

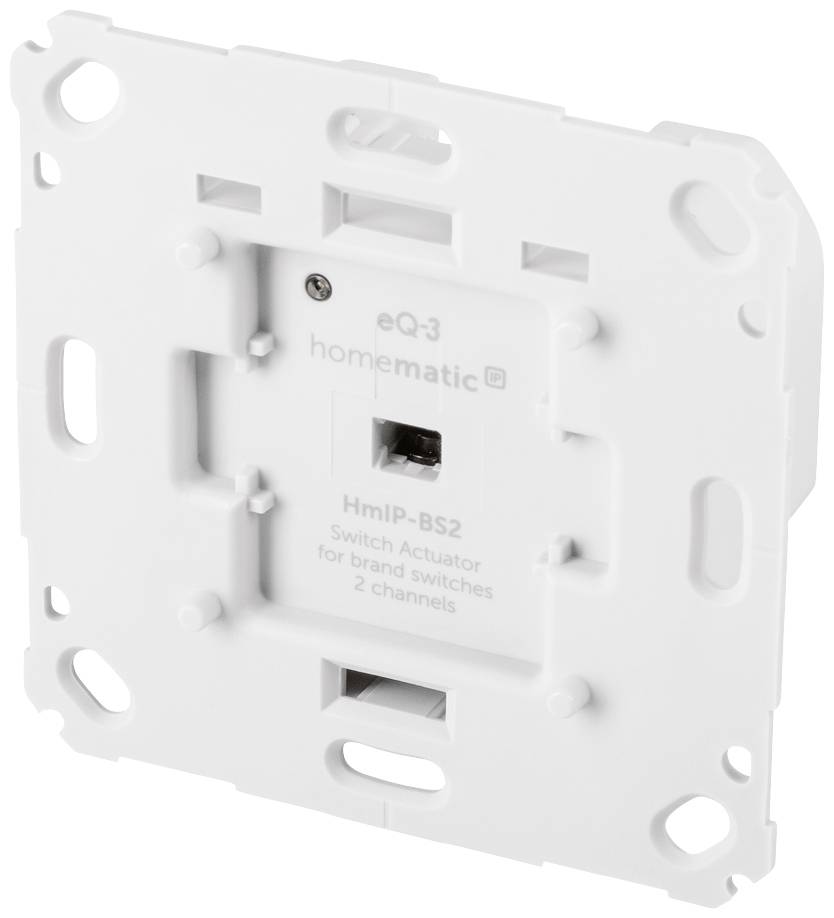

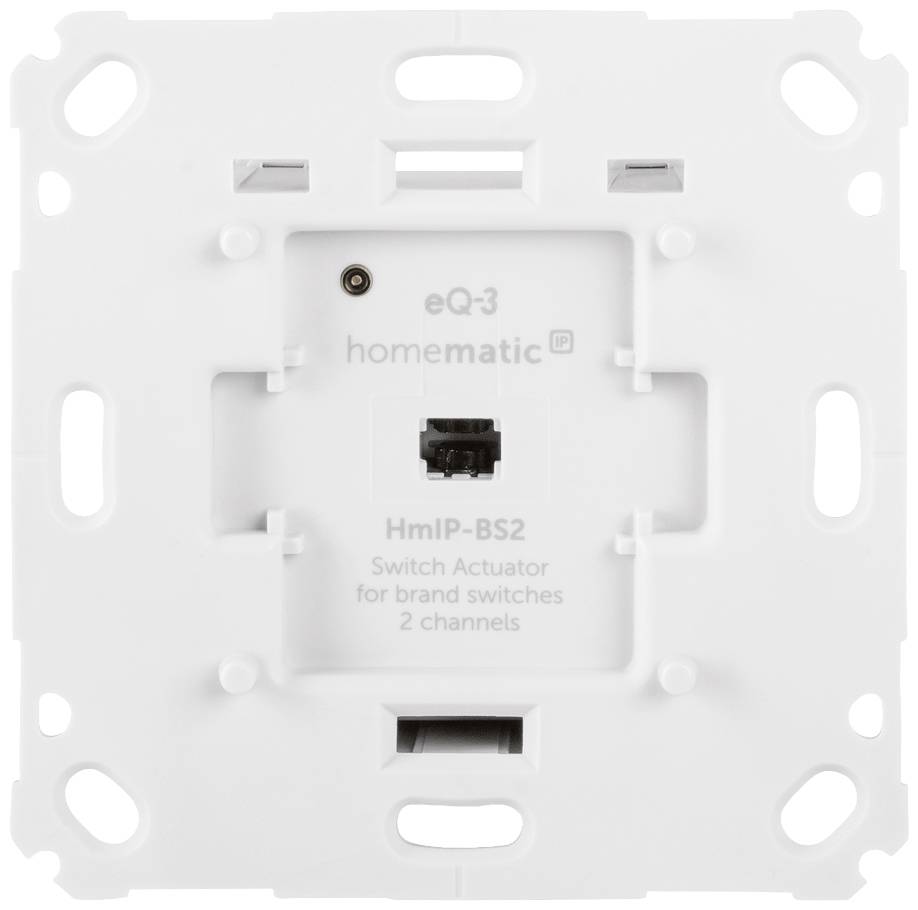

Homematic IP HmIP-BS2 Schakelactor Draadloos
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Highlights & Details
HomeMatic IP schakelactor voor merkschakelaar - 2-voudig - 156757A0
- De HomeMatic IP schakelactor schakelt maximaal twee aangesloten verbruikers zoals bijv. Plafondlampen via twee onafhankelijke kanalen
- Compact model maakt inbouw in standaard inbouwdozen mogelijk
- Comfortabele besturing direct op het apparaat via de toets, via de HomeMatic IP APP-app, via HomeMatic IP-afstandsbediening of via spraakbesturing (Amazon Alexa of Google Assistant) mogelijk
- Deze actoren kunnen worden geïntegreerd met de bijbehorende adapters in de meest gangbare ontwerpen van toonaangevende schakelaarfabrikanten: Busch-Jaeger, Gira, Merten, Berker, Jung, Düwi en Kopp.
Technische specificaties

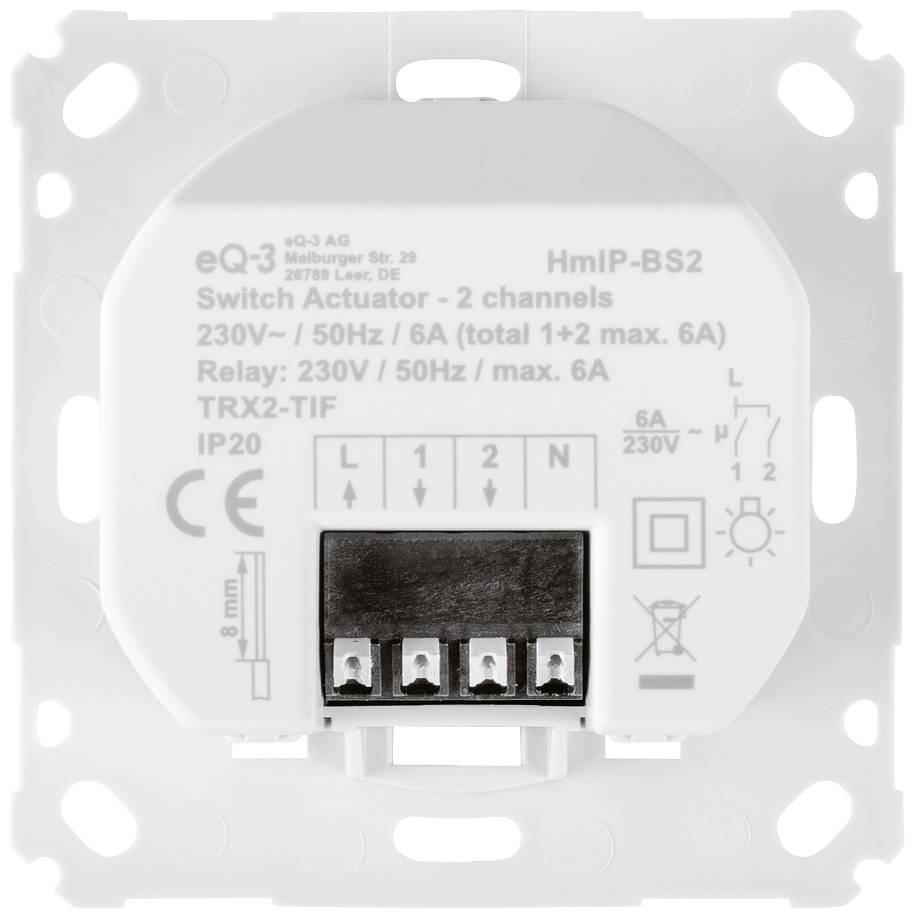

- Stroomverbruik: 6 A max.
- Stroomverbruik in slaapmodus: 0,2 W
- Soort belasting: ohmse belasting
- Relais: 2 x NO-contact, 1-polig, monostabiel
- Kabeltype en -doorsnede: Starre en flexibele kabel, 0,75 - 1,5 mmm
- Installatie: Alleen in schakeldozen (apparaatdozen) conform DIN 49073-1, aanbevolen apparaatdoos >50 mm
- Omgevingstemperatuur: -5 tot +35 °C
- Frequentie: 868,0 - 868,6 MHz; 869,4 - 869,65 MHz
- Soortnaam
Schakelactor
- Serie
Homematic IP
Alexa (apart basisstation nodig)
Google Home (apart basisstation nodig)
Fabrikantspecifiek
- Draadloze overdracht (Smart Home)
Specifiek voor fabrikant
- Max. schakelvermogen
1380 W
- Locatie
Binnen
IP20
- Stroomvoorziening
werkt op het lichtnet
- Voedingsspanning
230 V
- Gegevensoverdracht (Smart Home)
Draadloos
- Kanalen
2
- Frequentie
868 MHz
150 m
- Montagewijze
Inbouw (in muur)
- Kleur (specifiek)
Meerdere kleuren
- Breedte
71 mm
- Hoogte
71 mm
- Diepte
37 mm
- Gewicht
59 g
- Afm.
(b x h x d) 71 x 71 x 37 mm
- Basisstation
Noodzakelijk
- Gegevensuitwisseling
Bidirectioneel (bi)
n.v.t.
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2617985 Homematic IP HmIP-BS2 Schakelactor Draadloos
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2617985 Homematic IP HmIP-BS2 Schakelactor Draadloos
Omschrijving
De HomeMatic IP schakelmeetactor voor merkschakelaars maakt deel uit van het HomeMatic IP Smart Home-systeem. Door twee onafhankelijke kanalen kunnen maximaal twee lampen worden aangesloten, die klassiek via de knop op het apparaat, Smart via de gratis HomeMatic IP APP-app of comfortabel via spraakbesturing (Amazon Alexa of Google Assistant) kunnen worden in- en uitgeschakeld.
Daarbij schakelt het bovenste aftastvlak kanaal 1 in resp. uit, de onderste bedient het tweede kanaal. Zo kunnen de lampen via de individuele besturingsmogelijkheden eenvoudig aan het dagelijks leven worden aangepast en kunnen bijvoorbeeld op elk gewenst moment of afhankelijk van zonsopkomst en zonsondergang automatisch worden in- en uitgeschakeld.
Door de compacte constructie past de schakelactor gemakkelijk in standaard inbouwdozen met een diepte van 50 millimeter. Bestaande schakelaars kunnen zo met enkele handgrepen worden vervangen, als naast de fase ook een nulleider in de inbouwdoos aanwezig is. Met de juiste adapter is de actuator in de meest gangbare ontwerpen van toonaangevende schakelaarfabrikanten te integreren, waardoor gewenste frames en eenvoudig te kantelen kunnen worden gebruikt.
De schakelactor is geschikt voor de besturing van veel verbruikers zoals ohmse lasten, gloeilampen, lampen met interne voorschakelapparaat, HV-halogeenlampen, laagspanningshalogeenlampen met elektronische of ijzeren kern transformator, TL-lampen, elektrische radiatoren en elektrische verwarmingsinstallaties.
LICHT INTELLIGENT SCHAKELEN
comfortabel in- of uitschakelen van maximaal twee aangesloten lampen via onafhankelijke kanalen voor de ideale lichtsfeer in Smart Home.
VOOR VEEL VERBRUIKERS GESCHIKT
ohmsche lasten (kanaal 1+2 max. 6 A in totaal)
gloeilampen (max. 600 W per kanaal)
lampen met intern voorschakelapparaat (LED/
compacte fluorescentielamp) (max. 100 W per kanaal)
HV-halogeenlampen (max. 600 W per kanaal)
laagspanningshalogeenlampen met elektronische of
ijzeren transformator (max. 600 W per kanaal)
TL-lampen ongecenseerd of parallel gecompenseerd (max. 600 W per kanaal)
elektrische radiatoren en elektrische verwarmingsinstallaties (max. 3,5 A, 200.000 schakelcycli)ONZICHTBAAR GEÏNSTALLEERD IN HET GEWENSTE DESIGN

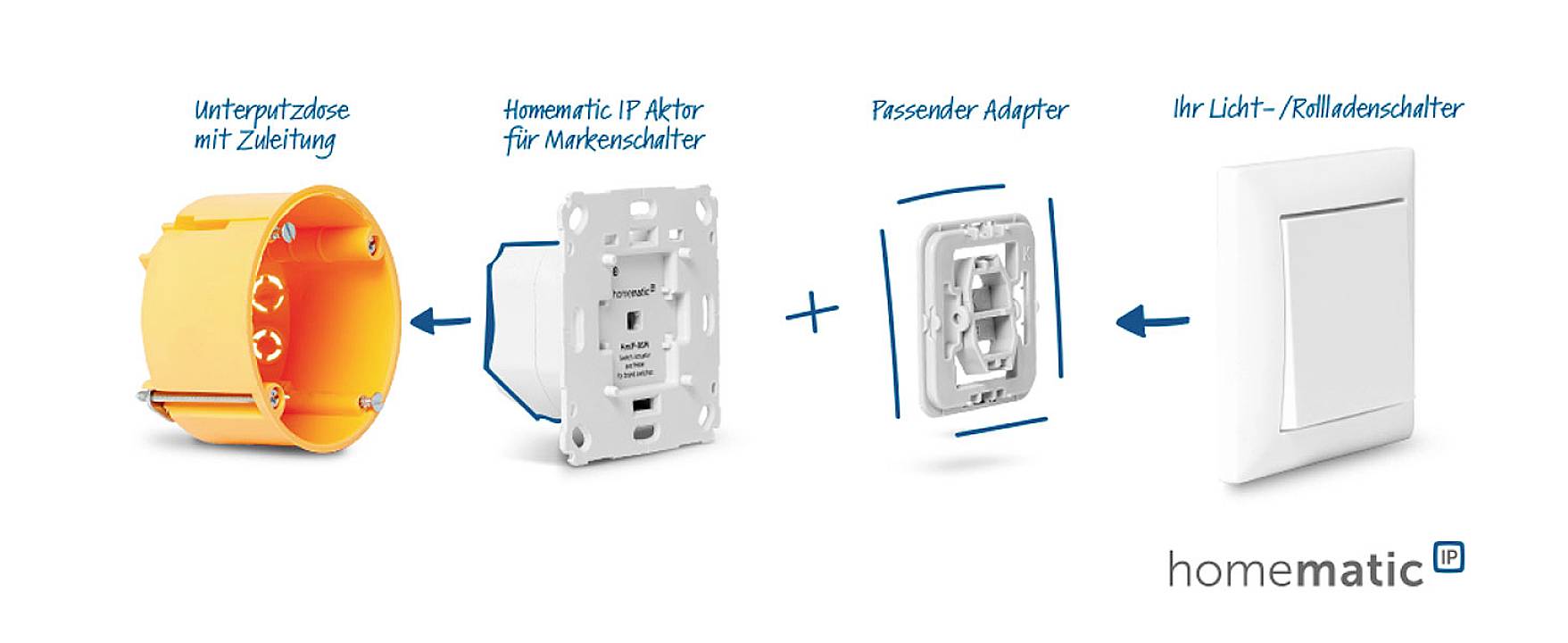

integratie in bestaande schakelontwerpen door gebruik van gewenste frames en wippen.* Met geschikte adapter in de meest gangbare ontwerpen van toonaangevende fabrikanten van schakelaars te integreren (een overzicht van de compatibele fabrikanten is beschikbaar op homematic-ip.com).
EENVOUDIG AAN DE SLAG

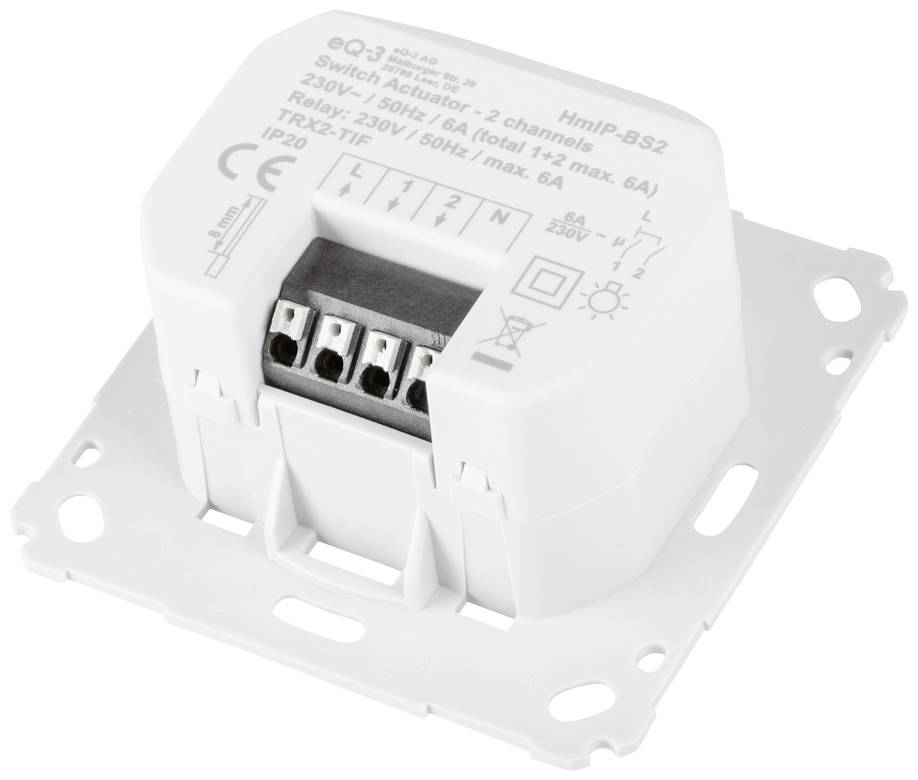

dankzij de compacte constructie kan de inbouw in standaard inbouwdozen worden uitgevoerd. Voor een comfortabele montage zijn inbouwdozen met een diepte van 50 mm beschikbaar. Door de schroefloze klemmen is de bedrading bijzonder eenvoudig en veilig. Het bovenste aftastvlak schakelt kanaal 1 in resp. uit, de onderste regelt het tweede kanaal.
De lampen kunnen via de individuele besturingsmogelijkheden eenvoudig aan het dagelijks leven worden aangepast en kunnen bijvoorbeeld op elk gewenst moment of afhankelijk van zonsopkomst of zonsondergang automatisch worden in- en uitgeschakeld.
FLEXIBELE BEDIENING
direct via de toetswip op het apparaat
via de draadloze HomeMatic IP-toets resp. afstandsbedieningen of bewegingsmelders

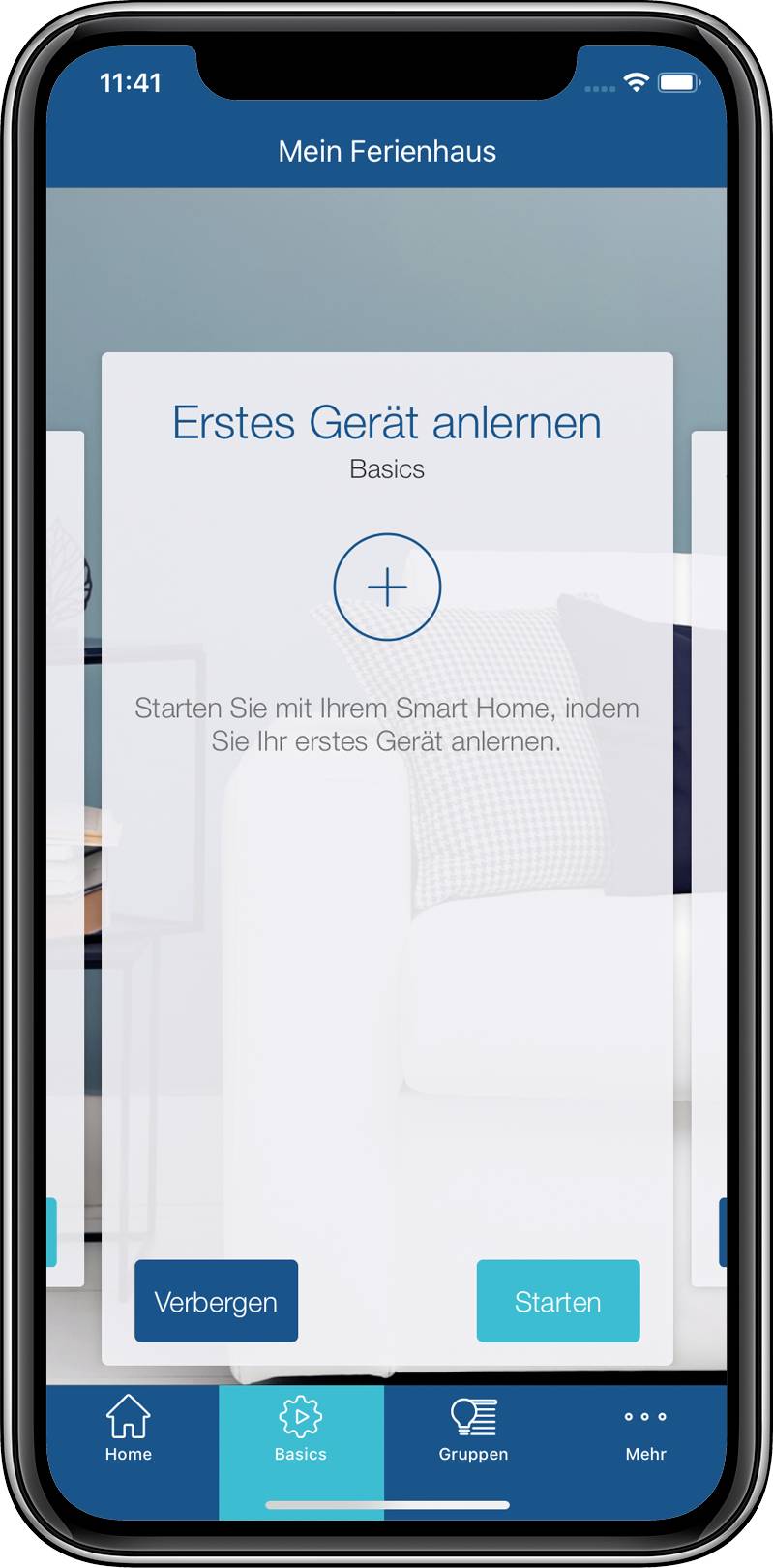

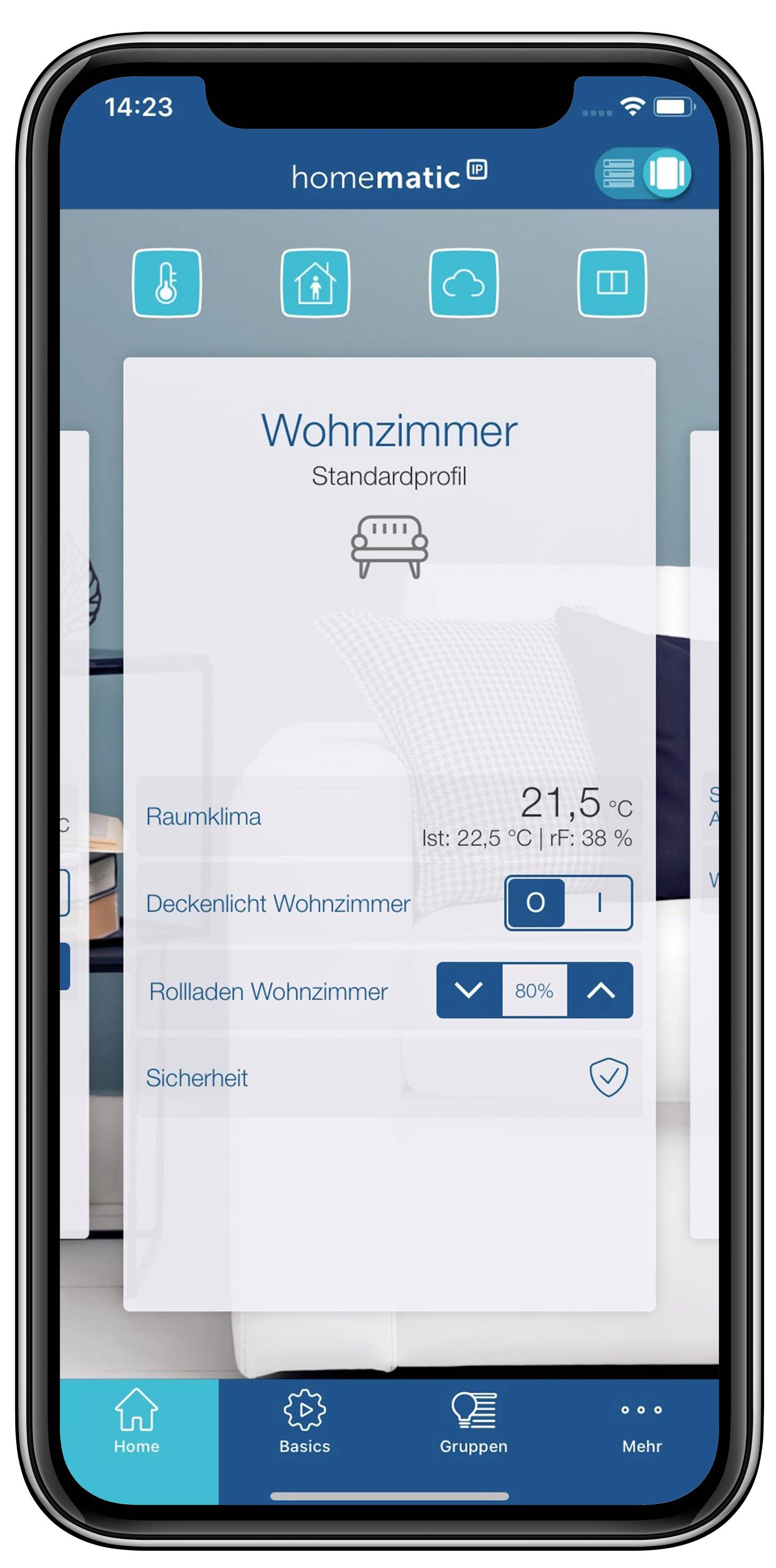

op elk moment via de HomeMatic IP smartphone-app
via instelbare tijdprofielen voor het automatisch schakelen van de verlichting op de gewenste tijd
gemakkelijk via spraakbesturing (via Amazon Alexa of Google Assistant).
De teksten voor dit artikel zijn automatisch vertaald.
Daarbij schakelt het bovenste aftastvlak kanaal 1 in resp. uit, de onderste bedient het tweede kanaal. Zo kunnen de lampen via de individuele besturingsmogelijkheden eenvoudig aan het dagelijks leven worden aangepast en kunnen bijvoorbeeld op elk gewenst moment of afhankelijk van zonsopkomst en zonsondergang automatisch worden in- en uitgeschakeld.
Door de compacte constructie past de schakelactor gemakkelijk in standaard inbouwdozen met een diepte van 50 millimeter. Bestaande schakelaars kunnen zo met enkele handgrepen worden vervangen, als naast de fase ook een nulleider in de inbouwdoos aanwezig is. Met de juiste adapter is de actuator in de meest gangbare ontwerpen van toonaangevende schakelaarfabrikanten te integreren, waardoor gewenste frames en eenvoudig te kantelen kunnen worden gebruikt.
De schakelactor is geschikt voor de besturing van veel verbruikers zoals ohmse lasten, gloeilampen, lampen met interne voorschakelapparaat, HV-halogeenlampen, laagspanningshalogeenlampen met elektronische of ijzeren kern transformator, TL-lampen, elektrische radiatoren en elektrische verwarmingsinstallaties.
LICHT INTELLIGENT SCHAKELEN
comfortabel in- of uitschakelen van maximaal twee aangesloten lampen via onafhankelijke kanalen voor de ideale lichtsfeer in Smart Home.
VOOR VEEL VERBRUIKERS GESCHIKT
ohmsche lasten (kanaal 1+2 max. 6 A in totaal)
gloeilampen (max. 600 W per kanaal)
lampen met intern voorschakelapparaat (LED/
compacte fluorescentielamp) (max. 100 W per kanaal)
HV-halogeenlampen (max. 600 W per kanaal)
laagspanningshalogeenlampen met elektronische of
ijzeren transformator (max. 600 W per kanaal)
TL-lampen ongecenseerd of parallel gecompenseerd (max. 600 W per kanaal)
elektrische radiatoren en elektrische verwarmingsinstallaties (max. 3,5 A, 200.000 schakelcycli)ONZICHTBAAR GEÏNSTALLEERD IN HET GEWENSTE DESIGN
integratie in bestaande schakelontwerpen door gebruik van gewenste frames en wippen.* Met geschikte adapter in de meest gangbare ontwerpen van toonaangevende fabrikanten van schakelaars te integreren (een overzicht van de compatibele fabrikanten is beschikbaar op homematic-ip.com).
EENVOUDIG AAN DE SLAG
dankzij de compacte constructie kan de inbouw in standaard inbouwdozen worden uitgevoerd. Voor een comfortabele montage zijn inbouwdozen met een diepte van 50 mm beschikbaar. Door de schroefloze klemmen is de bedrading bijzonder eenvoudig en veilig. Het bovenste aftastvlak schakelt kanaal 1 in resp. uit, de onderste regelt het tweede kanaal.
De lampen kunnen via de individuele besturingsmogelijkheden eenvoudig aan het dagelijks leven worden aangepast en kunnen bijvoorbeeld op elk gewenst moment of afhankelijk van zonsopkomst of zonsondergang automatisch worden in- en uitgeschakeld.
FLEXIBELE BEDIENING
direct via de toetswip op het apparaat
via de draadloze HomeMatic IP-toets resp. afstandsbedieningen of bewegingsmelders
op elk moment via de HomeMatic IP smartphone-app
via instelbare tijdprofielen voor het automatisch schakelen van de verlichting op de gewenste tijd
gemakkelijk via spraakbesturing (via Amazon Alexa of Google Assistant).
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- HomeMatic IP schakelactor voor merkschakelaar - 2-voudig
- Schroeven 3,2 x 15 mm (2x)
- Schroeven 3,2 x 25 mm (2x)
- Gebruiksaanwijzing.
Systeemeisen
- Voor het gebruik is de verbinding met een van de volgende oplossingen vereist:
- Homematic IP Access point met gratis smartphone-app en gratis cloud-service
Centrale CCU3 met lokale gebruikersinterface WebUI
Partneroplossingen van derden
