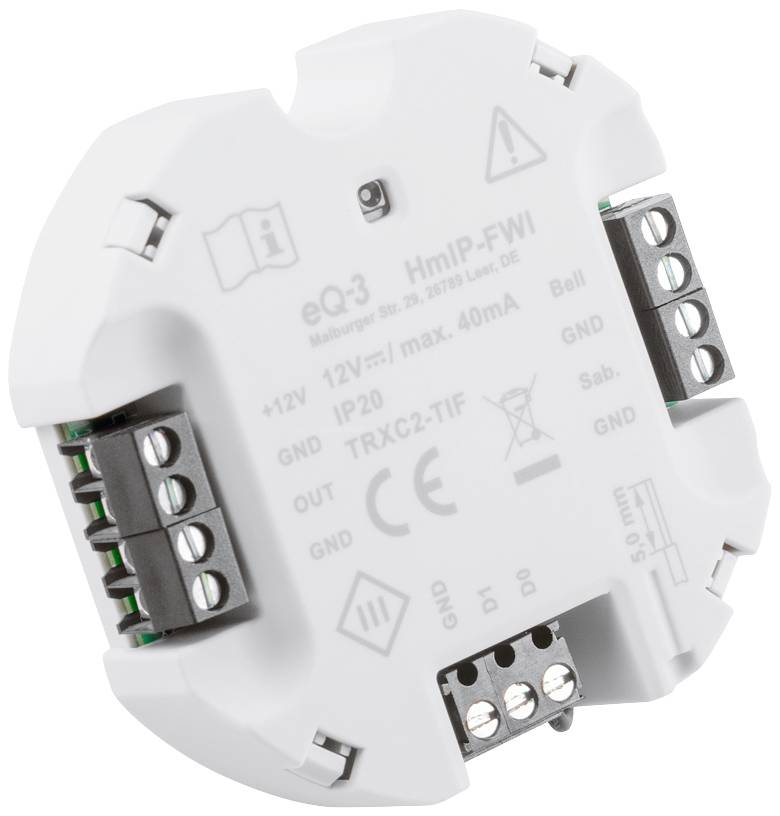

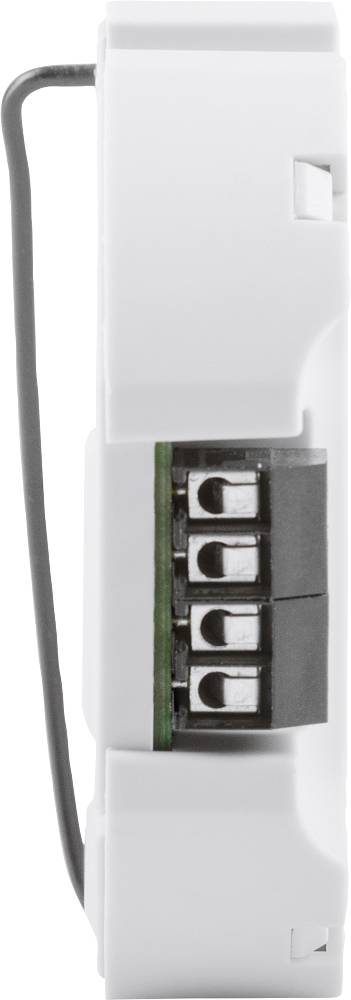

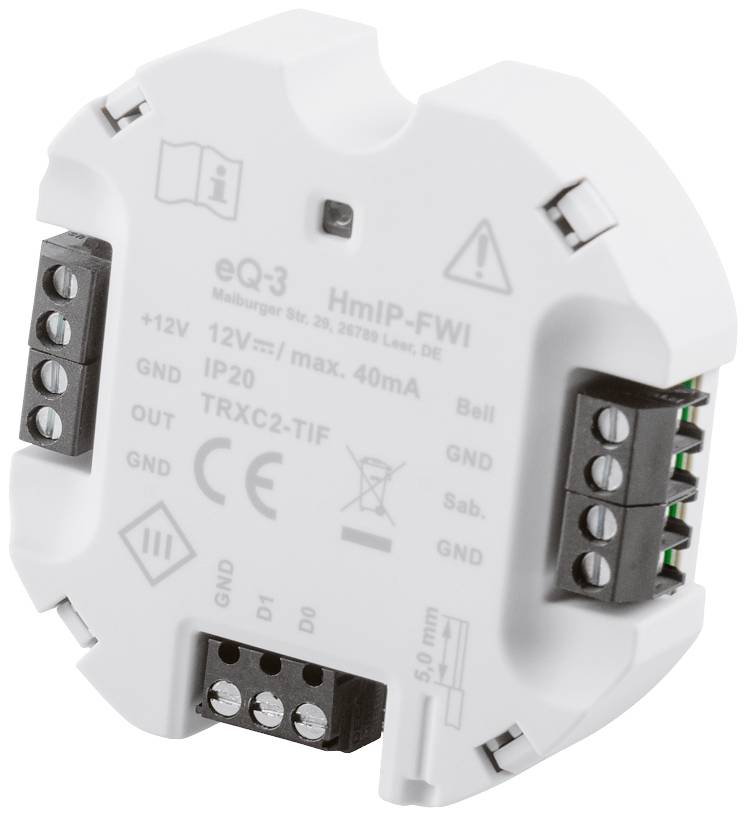

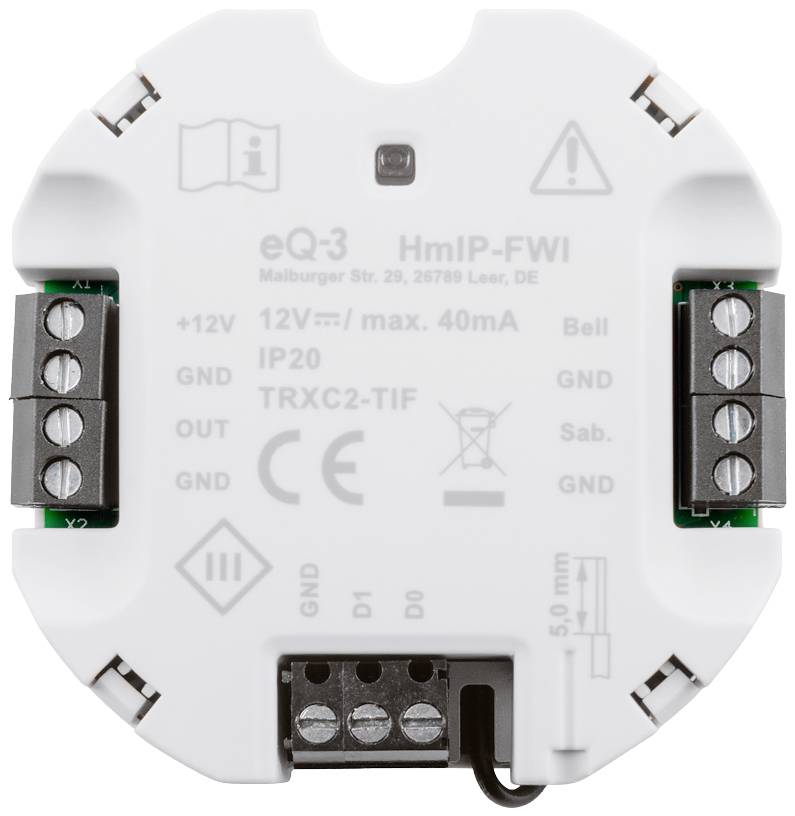

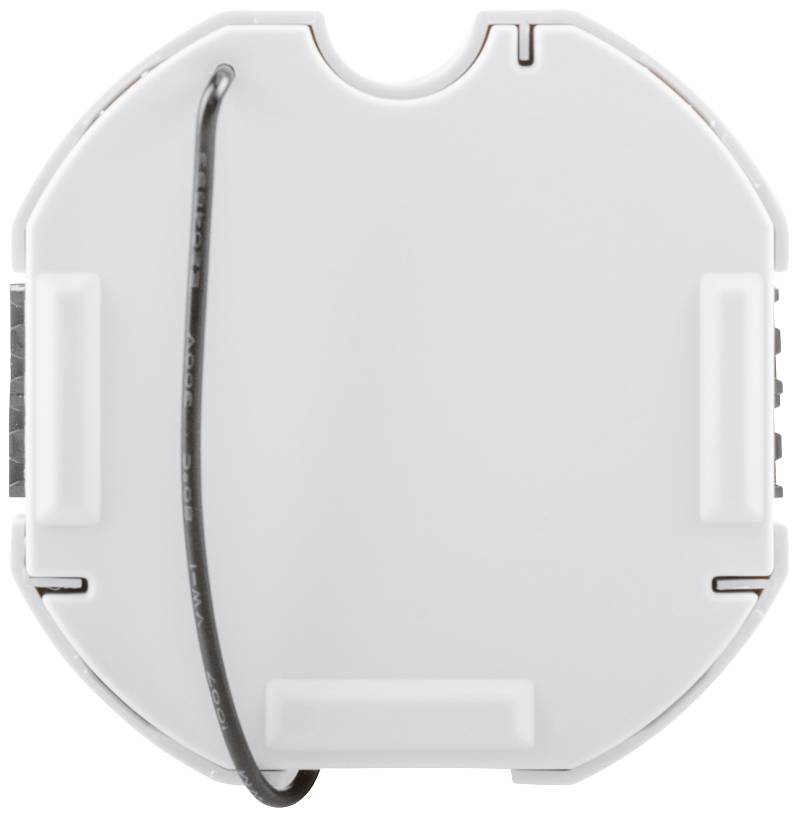

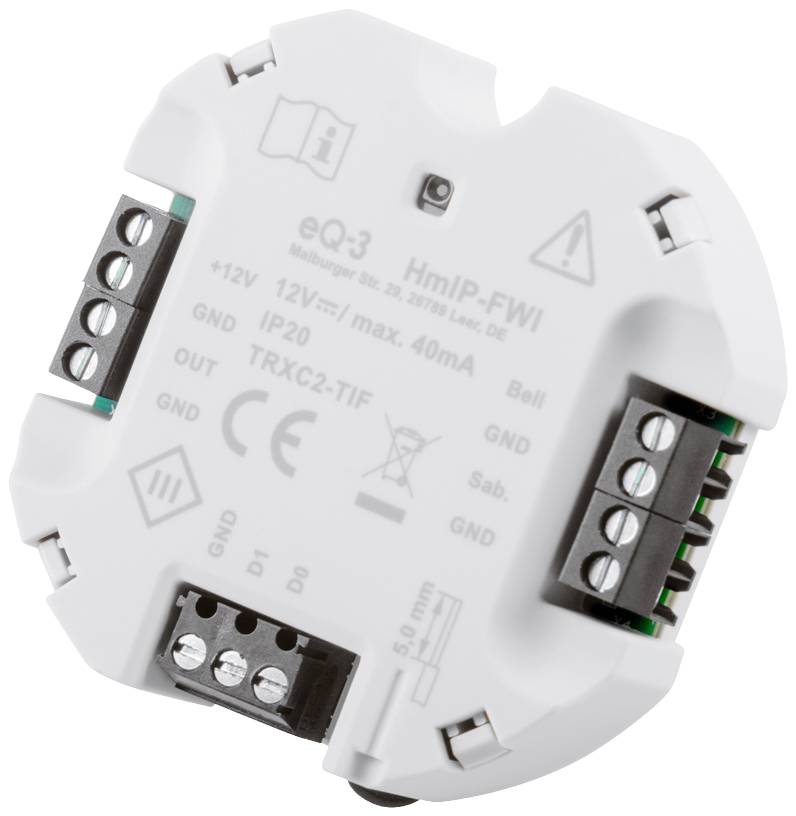

Homematic IP HmIP-FWI Interface Draadloos
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Highlights & Details
HomeMatic IP Wiegand-interface - 155182A0
- Integratie van weegcompatibele apparaten in het HomeMatic IP Smart Home-systeem
- Acht virtuele ingangskanalen, die individueel aan Wiegand-codes kunnen worden gekoppeld
- Past door het compacte model in alle gangbare inbouwdozen
Technische specificaties
- Voedingsspanning: 5 - 12 VDC
- Stroomverbruik slaapstand open-drain-uitgang: 60 mW
- Max. schakelspanning 20 V
- Maximale stroom: 200 mA
- Omgevingstemperatuur: -10 tot +55 °C
- Frequentie: 868,0 - 868,6 MHz; 869,4 - 869,65 MHz
- Kabeltype en -doorsnede: 0,2 - 1,5 mm
- Installatie: Alleen in schakeldozen (apparaatdozen) conform DIN 49073-1 of opbouwdozen conform DIN 60670-1 (bijv. ABOX 025 of Abox 040)
- Soortnaam
Interface
- Serie
Homematic IP
- Draadloze overdracht (Smart Home)
Specifiek voor fabrikant
- Locatie
Binnen
IP20
- Stroomvoorziening
werkt op het lichtnet
- Gegevensoverdracht (Smart Home)
Draadloos
- Kanalen
8
- Frequentie
868 MHz
210 m
- Montagewijze
Opbouw (op muur)
Inbouw (in muur)
- Breedte
52 mm
- Hoogte
52 mm
- Diepte
14 mm
- Gewicht
20 g
- Afm.
(b x h x d) 52 x 52 x 14 mm
- Basisstation
Noodzakelijk
- Gegevensuitwisseling
Bidirectioneel (bi)
n.v.t.
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2585940 Homematic IP HmIP-FWI Interface Draadloos
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2585940 Homematic IP HmIP-FWI Interface Draadloos
Omschrijving
De Wiegand-interface maakt de integratie van weegbare eindapparaten in het HomeMatic IP Smart Home-systeem mogelijk, zoals een codeslot, een vingerafdruksensor of een kaart- en transponderlezer. Via HomeMatic IP APP Zo wordt de toegang tot het Smart Home veilig en comfortabel tegelijkertijd.
De Wiegand-interface heeft acht virtuele ingangskanalen, die individueel aan Wiegand-codes kunnen worden gekoppeld. Zo kan een Wiegand-code een of meerdere virtuele ingangskanalen aanslaan en acties activeren. In combinatie met de betreffende HomeMatic IP-apparaten kunnen zo de verlichting, de garagedeur of de alarmmodus worden aangestuurd.
Naast de Wiegand-ingangen heeft het apparaat een ingang voor de aansluiting van een beltoets en een ingang waarop een sabotagecontact kan worden aangesloten. Via een schakeluitgang kan een LED of bel worden aangesloten. Door de compacte constructie past de Wiegand-interface in alle gangbare inbouwdozen. Voor een comfortabele montage zijn inbouwdozen met een diepte van meer dan 50 mm beschikbaar.
De veelzijdige aansluitmogelijkheden bieden een individueel gebruik met de volgende weegapparaten:
Codeslot
Vingerprintsensor
Kaart- en transponderlezer
Deurbel
Sabotagecontact.
De teksten voor dit artikel zijn automatisch vertaald.
De Wiegand-interface heeft acht virtuele ingangskanalen, die individueel aan Wiegand-codes kunnen worden gekoppeld. Zo kan een Wiegand-code een of meerdere virtuele ingangskanalen aanslaan en acties activeren. In combinatie met de betreffende HomeMatic IP-apparaten kunnen zo de verlichting, de garagedeur of de alarmmodus worden aangestuurd.
Naast de Wiegand-ingangen heeft het apparaat een ingang voor de aansluiting van een beltoets en een ingang waarop een sabotagecontact kan worden aangesloten. Via een schakeluitgang kan een LED of bel worden aangesloten. Door de compacte constructie past de Wiegand-interface in alle gangbare inbouwdozen. Voor een comfortabele montage zijn inbouwdozen met een diepte van meer dan 50 mm beschikbaar.
De veelzijdige aansluitmogelijkheden bieden een individueel gebruik met de volgende weegapparaten:
Codeslot
Vingerprintsensor
Kaart- en transponderlezer
Deurbel
Sabotagecontact.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Integratie van weegbare eindapparaten, zoals een codeslot, een vingerafdruksensor of een kaart-/transponderlezer, in het HomeMatic IP Smart Home-systeem
- talrijke mogelijkheden om weegbare HomeMatic IP HomeMatic IP APP te besturen en met andere HomeMatic IP-apparaten te combineren
- codes sturen in combinatie De garagedeur of de alarmmodus
- heeft elk een ingang voor de aansluiting van een beltoets en een sabotagecontact. Via een schakeluitgang kan een LED of bel worden aangesloten.
Omvang van de levering
- HomeMatic IP Wiegand-interface
- Gebruiksaanwijzing.
Systeemeisen
- Voor het gebruik is de verbinding met een van de volgende oplossingen vereist:
- - Homematic IP Access point met gratis smartphone-app en gratis cloud-service
- Centrale CCU3 met lokale gebruikersinterface WebUI
- Partneroplossingen van derden.
- Let op: Dit product is niet meer compatibel met de centrale CCU2
