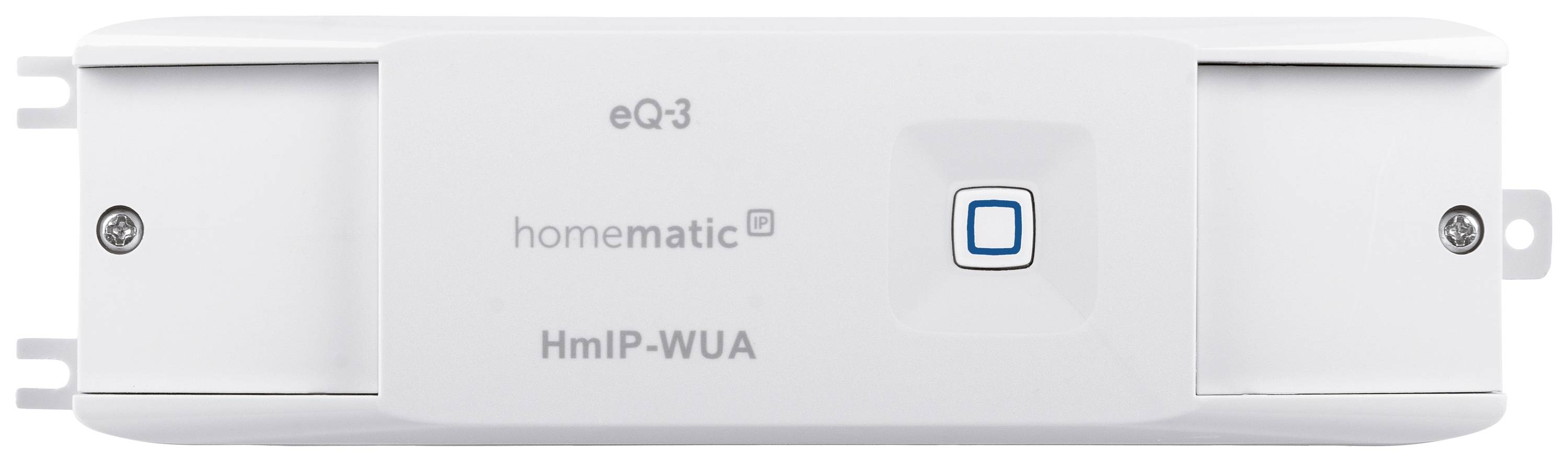

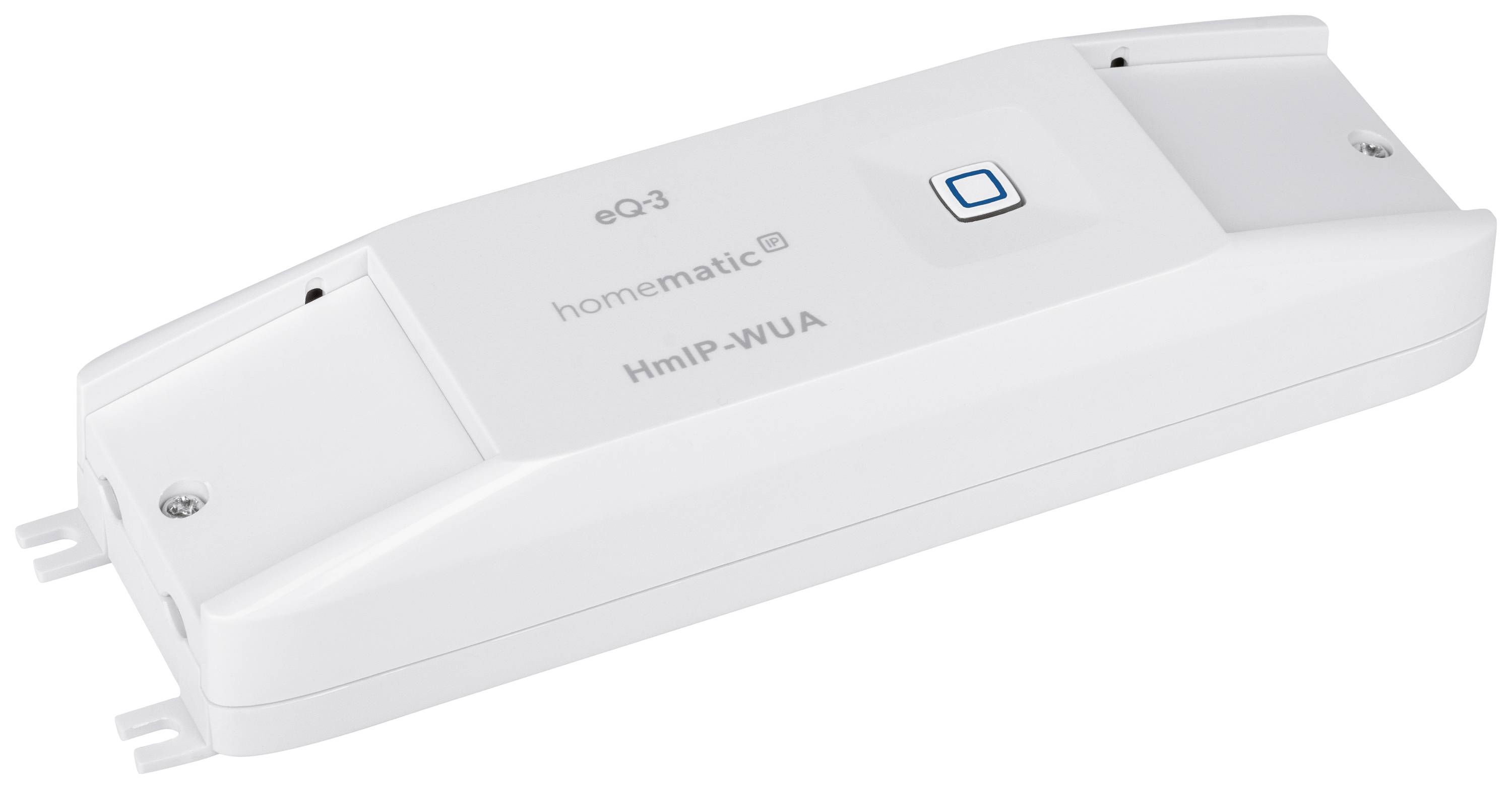

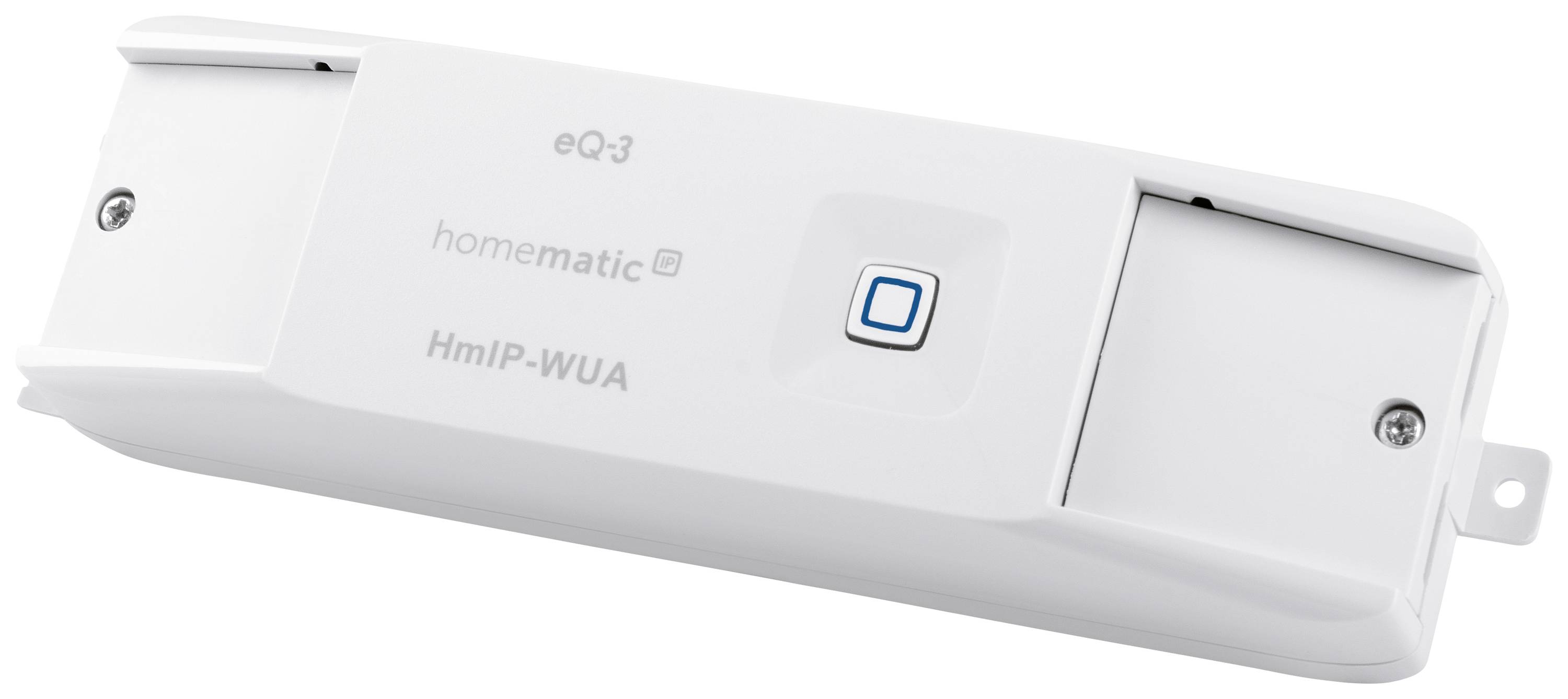

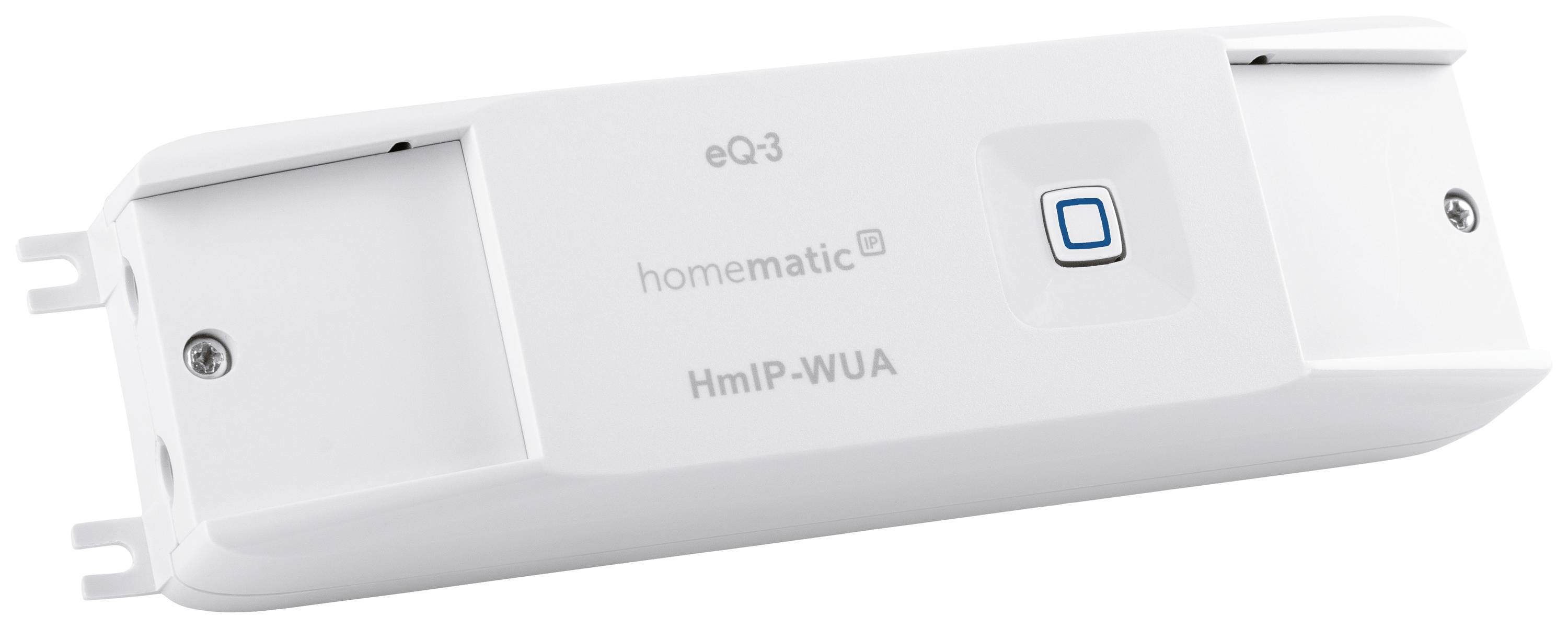

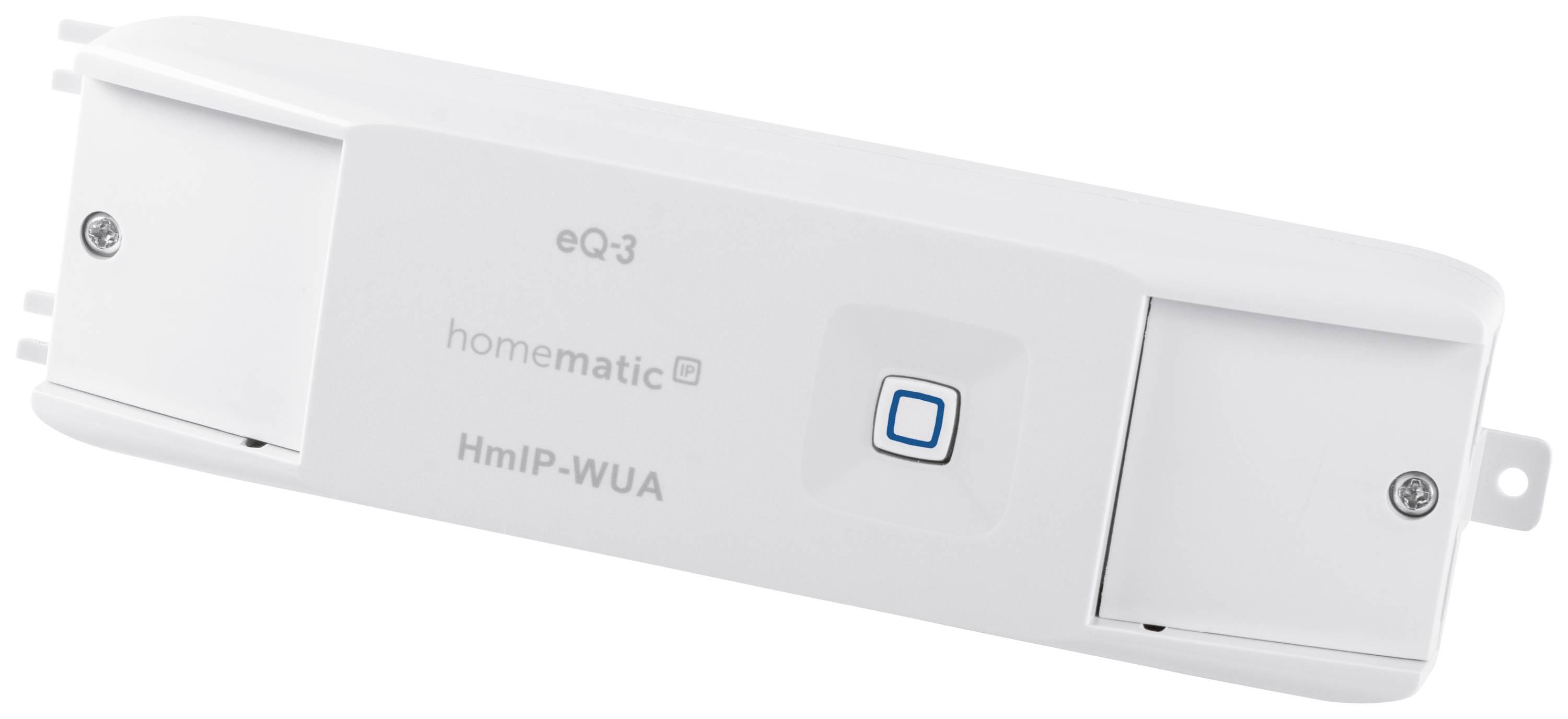

Homematic IP HmIP-WUA Universele schakelactor Draadloos
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Highlights & Details
HomeMatic IP universele schakelactor - 0-10 V - 154761A0
- Twee parallelle schakeluitgangen
- Comfortabele en flexibele besturing
- Extra relais
- Eenvoudige montage

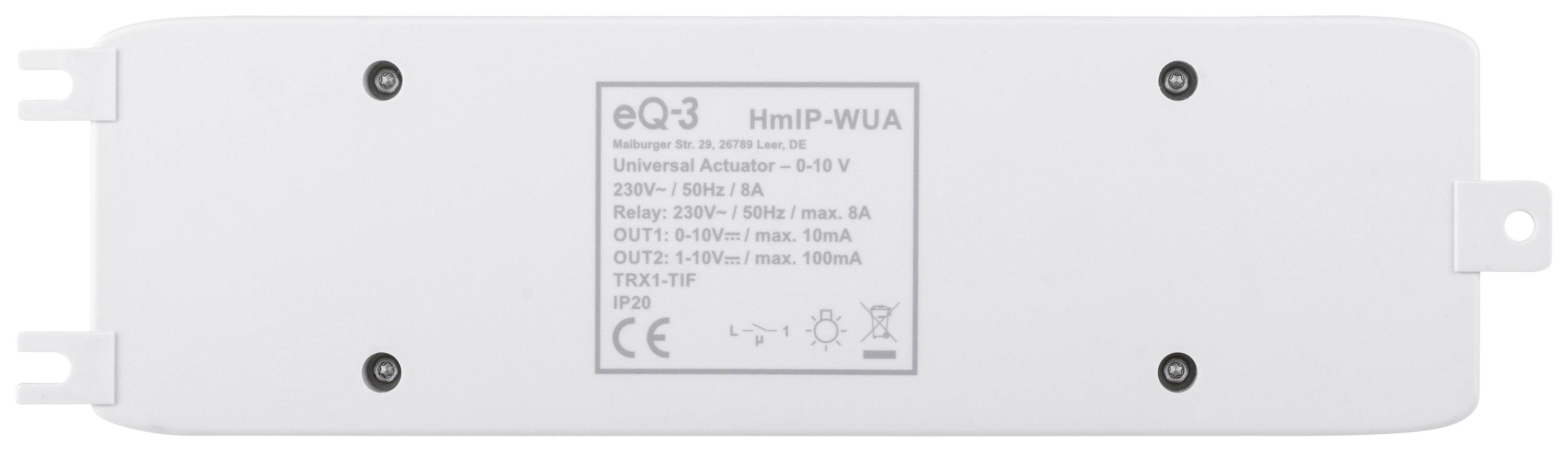

Technische specificaties
- Voedingsspanning: 230 V/50 Hz
- Stroomverbruik: 8 A max./16 mA type.
- Schakelspanning: 230 V
- Stroomverbruik in slaapmodus: 200 mW
- Kabeldoorsnede: 230 V-klemmen 1,5-2,5 mmm, 0-10 V-klemmen 0,25-1,5 mmm
- Omgevingstemperatuur: -5 tot +35 °C
- Frequentie: 868,0 - 868,60 MHz; 869,4 - 869,65 MHz
- Relais: NO-contact, 1-polig, μ-contact
- Soortnaam
Universele schakelactor
- Serie
Homematic IP
- Draadloze overdracht (Smart Home)
Specifiek voor fabrikant
- Locatie
Binnen
IP20
- Stroomvoorziening
werkt op het lichtnet
- Voedingsspanning
230 V
- Gegevensoverdracht (Smart Home)
Draadloos
- Frequentie
868 MHz
240 m
- Montagewijze
Wand
Montage voor verlaagd plafond
- Kleur (specifiek)
Wit
- Breedte
51 mm
- Hoogte
31 mm
- Diepte
187 mm
- Gewicht
145 g
- Afm.
(b x h x d) 51 x 31 x 187 mm
- Basisstation
Noodzakelijk
- Gegevensuitwisseling
Bidirectioneel (bi)
n.v.t.
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2633064 Homematic IP HmIP-WUA Universele schakelactor Draadloos
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2633064 Homematic IP HmIP-WUA Universele schakelactor Draadloos
Omschrijving
De via het elektriciteitsnet gevoede HomeMatic IP universele schakelactor maakt deel uit van het HomeMatic IP Smart Home-systeem en maakt de besturing van gecontroleerde woonruimteventilatie (KWL) of analoog regelbare dimmers mogelijk. De actor kan eenvoudig via HomeMatic IP APP-app worden aangestuurd, waarin ook tijdprofielen gemakkelijk kunnen worden ingesteld.

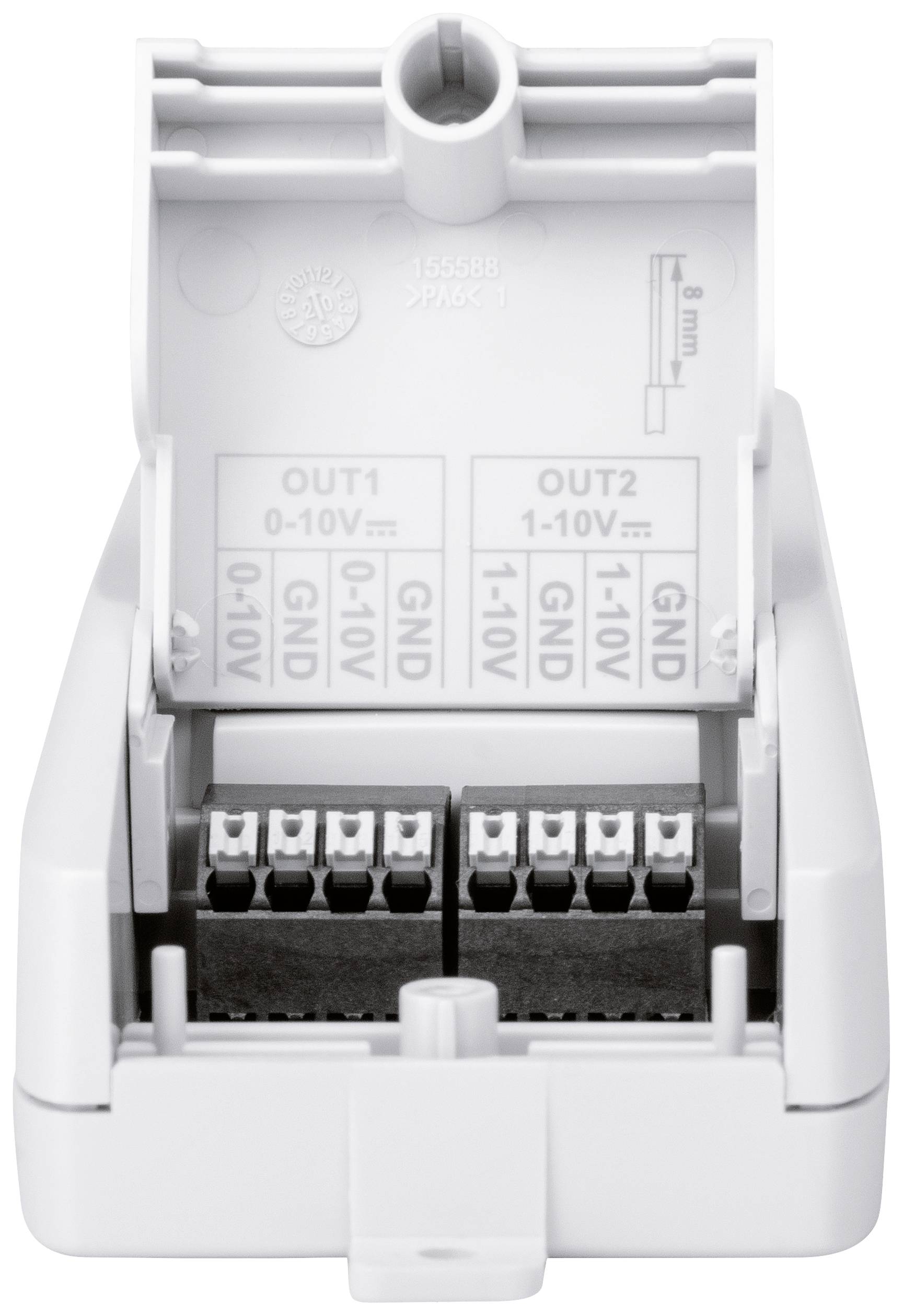

De universele schakelactor heeft een schakeluitgang met een 0-10 V-interface, waarmee bijvoorbeeld elektronische voorschakelapparaten of ook gecontroleerde woonruimteventilatie (KWL) gemakkelijk kunnen worden bediend. Op de parallel geschakelde 1-10 V-interface kan bovendien een verbruiker, zoals een dimmer, worden aangesloten.
Als de actuator met een HomeMatic IP draadloze toets wordt verbonden, kan bovendien op eenvoudige wijze een stootventilatie met één druk op de knop worden gerealiseerd. Tijdprofielen zorgen ervoor dat de ventilatie overdag op normaal niveau werkt en de prestaties 's nachts worden verminderd. Dit bespaart energie en vermindert storende ventilatiegeluiden. Zodra een gewone verbruiker is aangesloten, kan deze bovendien met behulp van een extra relais direct naast de voedingsspanning worden in- of uitgeschakeld. Het aangesloten apparaat kan dus in tegenstelling tot gewone actuatoren volledig stroomloos worden geschakeld.
De HomeMatic IP universele schakelactor kan dankzij de bevestigingslippen aan de zijkant met in de handel verkrijgbare schroeven en pluggen aan de wand of in het tussenplafond worden gemonteerd.
De teksten voor dit artikel zijn automatisch vertaald.
De universele schakelactor heeft een schakeluitgang met een 0-10 V-interface, waarmee bijvoorbeeld elektronische voorschakelapparaten of ook gecontroleerde woonruimteventilatie (KWL) gemakkelijk kunnen worden bediend. Op de parallel geschakelde 1-10 V-interface kan bovendien een verbruiker, zoals een dimmer, worden aangesloten.
Als de actuator met een HomeMatic IP draadloze toets wordt verbonden, kan bovendien op eenvoudige wijze een stootventilatie met één druk op de knop worden gerealiseerd. Tijdprofielen zorgen ervoor dat de ventilatie overdag op normaal niveau werkt en de prestaties 's nachts worden verminderd. Dit bespaart energie en vermindert storende ventilatiegeluiden. Zodra een gewone verbruiker is aangesloten, kan deze bovendien met behulp van een extra relais direct naast de voedingsspanning worden in- of uitgeschakeld. Het aangesloten apparaat kan dus in tegenstelling tot gewone actuatoren volledig stroomloos worden geschakeld.
De HomeMatic IP universele schakelactor kan dankzij de bevestigingslippen aan de zijkant met in de handel verkrijgbare schroeven en pluggen aan de wand of in het tussenplafond worden gemonteerd.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- De via het elektriciteitsnet gevoede HomeMatic IP universele schakelactor maakt met de 0-10 V- en 1-10 V-interfaces het individueel besturen van gecontroleerde woonruimteventilatie (KWL) of analoog regelbare dimmer via de HomeMatic IP APP
- door een extra relais kunnen aangesloten verbruikers worden in- of uitgeschakeld
- . De robuuste behuizing maakt montage aan de wand mogelijk Of in het tussenplafond.
Omvang van de levering
- HomeMatic IP universele actor 0-10 V.
- Gebruiksaanwijzing.
Opmerkingen
Let op: Dit product is niet meer compatibel met de centrale CCU2.
Systeemeisen
- Voor het gebruik is een van de volgende oplossingen nodig:
- - Homematic IP Access point met gratis smartphone-app en gratis cloud-service
- Centrale CCU3 met lokale gebruikersinterface WebUI
- Partneroplossingen van derden.
