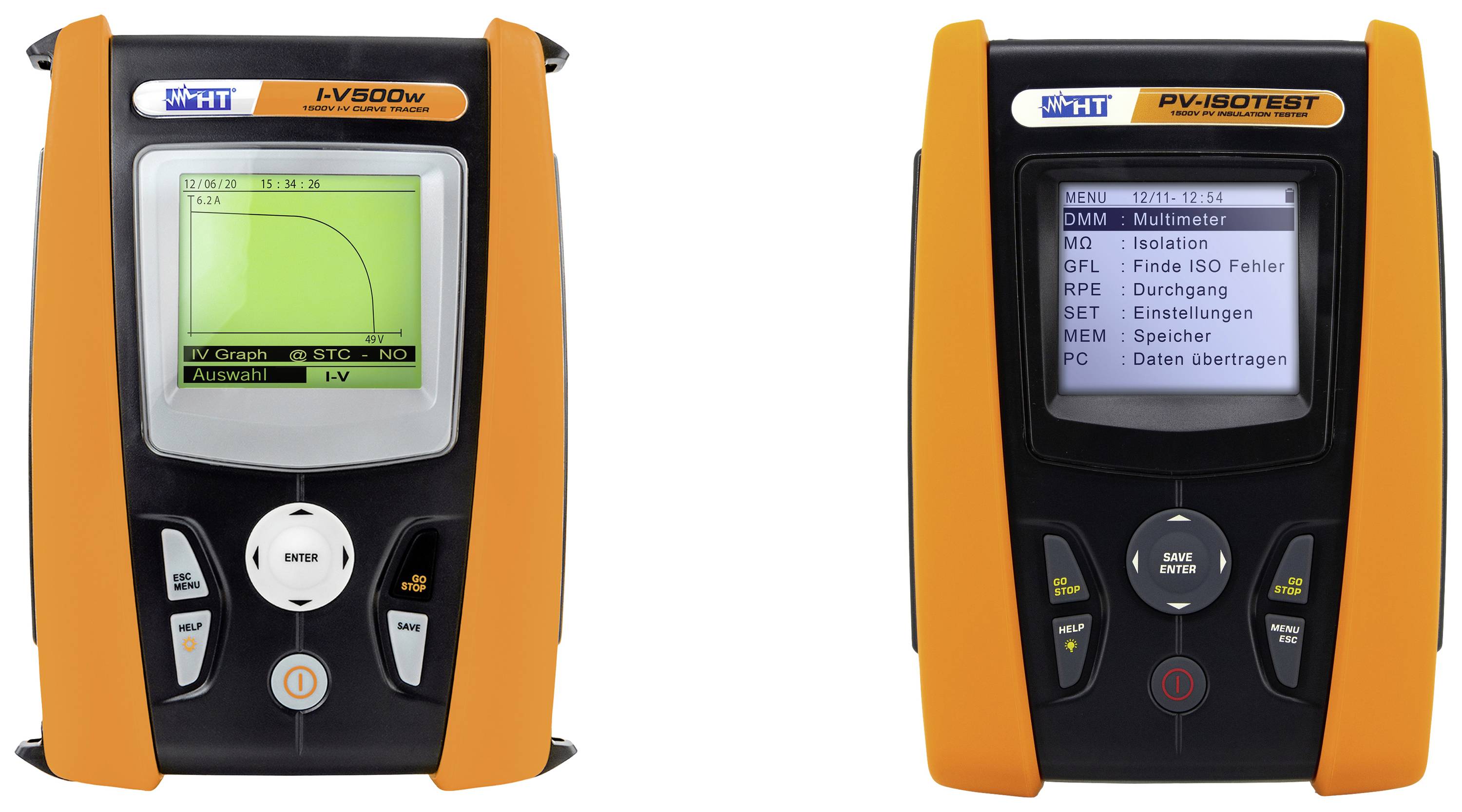

HT Instruments PV SERVICE-PACK W5 Fotovoltaïsche multimeter Digitaal Grafisch display

I-V500w
De I-V500w maakt de bepaling van de stroomspanningskarakteristiek van fotovoltaïsche afzonderlijke modules en van een modulestring tot max. 1500 V en 15 A. mogelijk Door een eenvoudige druk op de knop worden het actuele vermogen (MPP), het piekvermogen, de kortsluitstroom en de nullastspanning op de grafische weergave weergegeven en automatisch omgezet in standaardtestvoorwaarden (STC). Ook de gemeten en naar STC omgeroeste I-u en vermogenskarakteristiek worden weergegeven. Uit de vergelijking tussen de gemeten en vooraf ingestelde karakteristiek van de fabrikant (maximaal 35 modules met hun technische gegevens kunnen gelijktijdig in de moduledatabase van de I-V400w worden opgeslagen) kunnen direct conclusies worden getrokken over de actuele kwaliteitsstatus van de PV-modules. De meetgegevens en de karakteristiek kunnen na de meting met 3 referentienummers (installatie, string, modulenummer) en tekstcommentaar in de I-V400w worden opgeslagen en via de optisch geïsoleerde interface of via W-LAN naar de PC of iPad/tablet worden overgedragen en voor verdere bewerking (protocol) worden geanalyseerd. De I-V400w beschikt over een database met de kenmerken van de meest gangbare PV-modules. Deze database kan op elk moment door de gebruiker direct en via de PC-interface met de TOPVIEW*-software worden uitgebreid of bijgewerkt.
PV-ISOTEST
Isolatiemeting tot 1500 V DC, ook bij spanningvoerende systemen
Lokalisatie van de isolatiefout op een fotovoltaïsche string door de nieuwe GFL-functie
• Laagohmse meting (aardleiding) met een teststroom 200 mA
Meting van de polarisatie-index (PI) en de diëlektrische absorptieverhouding (DAR)
Meting van het AC-spanningspercentage in de fotovoltaïsche string
De PV-ISOTEST is een echte innovatie in ons exclusieve assortiment PV-meetinstrumenten!
De PV-ISOTEST bepaalt de isolatieweerstand van een afzonderlijke module, een string of zelfs een volledig fotovoltaïsch veld met een testspanning tot 1500 V DC conform EN62446 (VDE0126-23).
Traditionele isolatiemeters hebben vanwege de aanwezigheid van de spanning van de string een geschikte adapter nodig om de positieve en negatieve aansluitingen van de te testen fotovoltaïsche strings kort te sluiten. Met PV-ISOTEST is het gebruik van een extern apparaat niet nodig. De PV-ISOTEST voert de isolatiemetingen volledig autonoom en onafhankelijk uit. Bovendien geeft de PV-ISOTEST met behulp van de nieuwe GFL-functie (Ground Fault Locator) ook de exacte positie van een isolatiefout in een string van de fotovoltaïsche installatie aan.
