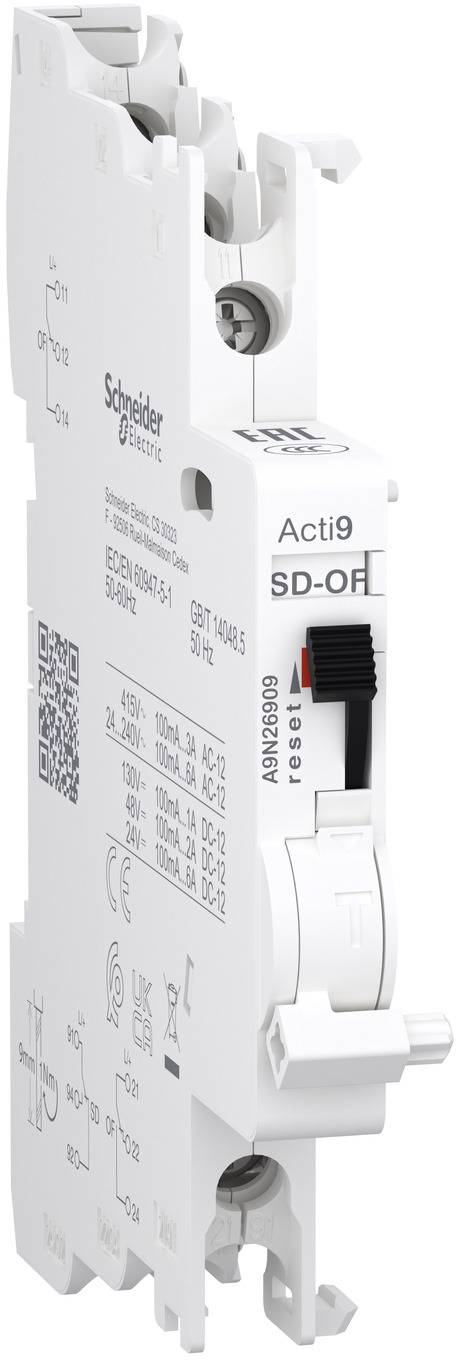

Hulpcontact Schneider Electric A9N26909

Dit elektrische hulpapparaat Acti9 is een modulair dubbel OC- of storingscontact. De 2 contacten (2 NO/NC) kunnen de informatie over de signalering van het betreffende apparaat rapporteren. In het wisselstroomnetwerk bedraagt de nominale stroom 6A bij 24 VAC tot 240 VAC en 3A bij 415 VAC met een werkfrequentie van 50 Hz tot 60 Hz. In het gelijkstroomnetwerk bedraagt de nominale stroom 6A bij 24VDC, 2A bij 48 VDC, 1,5A bij 60 VDC en 1A bij 130 VDC. Het is bedoeld voor nieuwe of gerenoveerde installaties in kleine bedrijven en gebouwen. Dit OC-contact is compatibel met Acti9-producten zoals C120, C60H-DC, SW60-DC, C60PV-DC en xC60. De OF en OF OF en SD worden gebruikt voor de aanduiding van het apparaat of de compatibiliteitscode. De mechanische weergave is bedoeld voor lokale signalering in het product. Hij heeft boven en onder een schroefklemconnector. De aansluiting maakt starre koperen kabels mogelijk met een kabeldoorsnede van 0,5mm² tot 2,5mm². Hij heeft boven en onder een schroefklemconnector. De aansluiting maakt flexibele koperen kabels (2 kabels) met een kabeldoorsnede van 1,5mm² mogelijk. Hij heeft boven en onder een schroefklemaansluiting. De aansluiting maakt het flexibel gebruik van adereindhulzen koperen kabels (2 kabels) met een kabeldoorsnede van 1,5mm² mogelijk. De nominale isolatiespanning Ui bedraagt maximaal 500 V. de gemeten stootspanning Uimp bedraagt 4kV. Het kan op een DIN-rail voor de modulaire installatie worden gemonteerd. De breedte in het raster van 9 mm bedraagt 1. De afmetingen zijn (B) 9 mm x (H) 90 mm x (T) 68 mm. De kleur van het product is wit. Het productgewicht bedraagt 38 g. De mate van verontreiniging is 3. De graad van tropicalisatie is behandeling 2. De striptlengte is 9 mm. Het aanhaalmoment van de connector is 1N.m (boven en onder) voor het schroefdraadeinetype PZ1. De IP-beschermingsklasse is IP20. De bedrijfstemperatuur ligt tussen -25°C en +50°C. De opslagtemperatuur ligt tussen -40°C en +85°C. Dit product voldoet aan de normen en/IEC 60947-5-1 en GB/T 14048.5. Het beschikt over EAC- en CCC-kwaliteitslabels en is voorzien van CE- en UKCA-certificaten.

De teksten voor dit artikel zijn automatisch vertaald.
