ifm Electronic Druksensor 1 stuk(s) PT5415 0 MPa tot 0.6 MPa M12 Analoog kopen ? Conrad Electronic

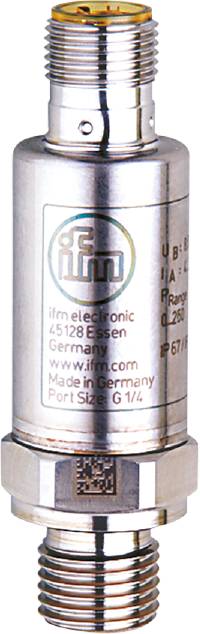

Afbeelding vergelijkbaar

Soortnaam

Druksensor

Aansluiting

M12

Uitvoering

Overdruk

Meetbereik (druk) (max.)

0.6 MPa

Max. voedingsspanning

36 V/DC

Datasheet (PDF)

Leverbaar vr. 9 okt.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 198,34 / Stuk)

€ 198,34

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm PT5415 elektronische druksensor

Betrouwbare registratie van de systeemdruk in industriële toepassingen
Hoge schok- en trillingsbestendigheid
Zeer goede herhalingsnauwkeurigheid en geringe afwijking van de karakteristiek
Levensduur van meer dan 60 miljoen drukcycli
Compacte en robuuste roestvrijstalen behuizing voor gebruik in krappe inbouwomstandigheden

Technische specificaties

Analoge uitgang stroom [mA]: 4...20
Aantal analoge uitgangen: 1
Aantal in- en uitgangen: Aantal analoge uitgangen: 1
Druksterkte [MPa]: 1,5
Druksterkte [psi]: 215
Afwijking van de karakteristiek: < ± 0,5; (incl. inschroefdrift, nulpunt- en spanningsfouten, niet-lineariteit, hysterese)
Lineariteitsafwijking-procentuele bereik: < ± 0,1 (BFSL) / < ± 0,2 (LS)
Meetbereik [MPa]: 0...0,6
Min. Barstdruk [MPa]: 20
Omgevingstemperatuur-1 [°C]: -40...90
Herhalingsnauwkeurigheid procentuele bereik: < ± 0,05; (bij temperatuurschommelingen < 10 K)
Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
Toepassing: Voor industrieel gebruik
Uitgangssignaal: Analoog signaal
Stand-by vertragingstijd [s]: < 0,1
Bedrijfsspanning [V]: 8,5...36 DC
Afdichting procesaansluiting: FKM (DIN en ISO 1179-2)
Smoorelement aanwezig: nee (achteraf aan te passen)
Soort druk: Relatieve druk
Druksterkte [bar]: 15
Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
Totaal aantal uitgangen: 1
Gewicht [g]: 59.000
Hysteresisvariatie: < ± 0,2
Beveiligd tegen kortsluiting: ja
Opslagtemperatuur [°C]: -40...100
Langdurige stabiliteit: < ± 0,1; (per 6 maanden)
Max. Belasting [Ω]: (UB – 8,5 V) / 21,5 mA; @8,5V= 0; @12V max. 160; @24V max. 720
Media: Vloeibare en gasvormige media
Mediumtemperatuur [°C]: -40...90
Meetbereik [bar]: 0...6
Meetbereik [kPa]: 0...600
Meetbereik [psi]: 0...87
Min. Barstdruk [bar]: 200
Min. Bergstdruk [psi]: 2900
Min. Drukcycli: 60 miljoen; (bij 1,2-voudige nominale druk)
Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
TTF: 784
Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad (DIN en ISO 1179-2)
BESCHERMINGSKLASSE IP 67; IP 69K
Beschermingsklasse: III
Stapresponstijd analoge uitgang [ms]: 1
Stekkerverbinding: Pinlay-out: 0180 - stekkerverbinding: 1 x M12; codering: A
Temperatuurcoëfficiënt nulpunt en bereik: < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Bestand tegen overbelasting: Ja
Vacuümbestendigheid [mbar]: -1000
Bescherming tegen verkeerde polariteit: ja
Materialen in contact met het medium: 1.4542 (roestvrij staal / 17-4 PH / 630)
