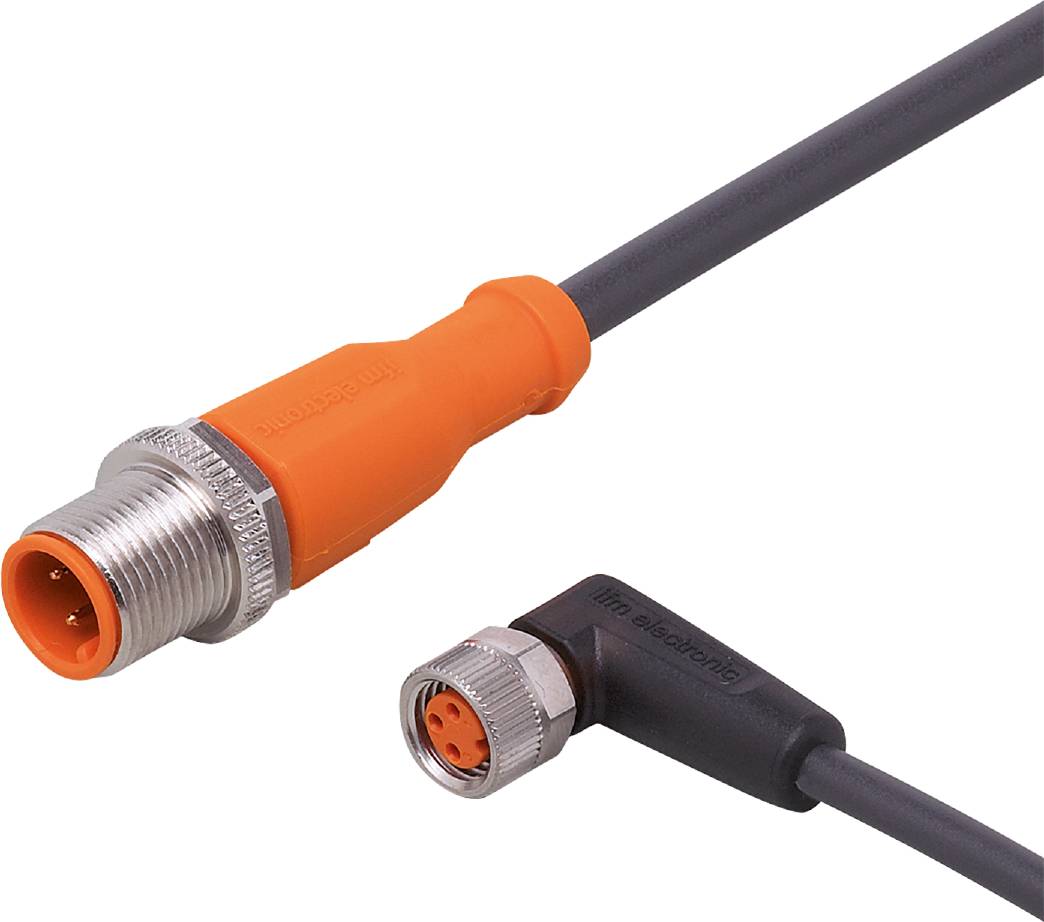

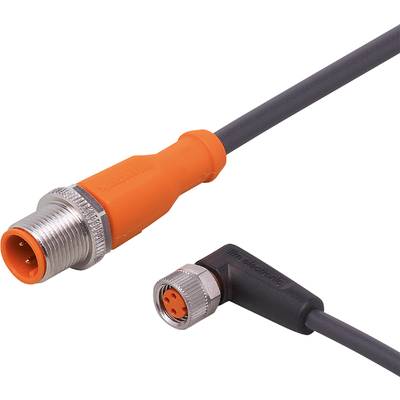

ifm Electronic EVC225 Verbindingskabel M12 Aantal polen (sensoren): 3, 3 Stekker, recht, Bus, haaks 0.3 m 1 stuk(s) kopen ? Conrad Electronic

Highlights & Details

ifm EVC225 verbindingskabel

Bestand tegen oliën en koelsmeermiddelen
Duurzame, betrouwbare afdichting, ook bij montage zonder gereedschap
Hoge beschermingsklasse voor de eisen van zware industriële omgevingen
Bestand tegen trillingen en schokken dankzij wartelmoer met trilbeveiliging
LED's ook bij sterke lichtinstraling goed zichtbaar

Technische specificaties

Weergave: Schakeltoestand: 1 x LED, geel; gebruik: 1 x LED, groen
Schroefkettinghelling: Buigradius bij flexibel gebruik: Min. 10 x kabeldiameter; verplaatsingssnelheid: Max. 3,3 m/s bij 5 m horizontale verplaatsingslengte en max. Acceleratie van 5 m/sm; buigcycli: > 5 Mio; torsiebelasting: ± 180°/m
Geschikt voor sleepketting: Ja
Omgevingstemperatuur-1 [°C]: -25...90
Bijzondere eigenschap: Siliconenvrij; halogeenvrij; vergulde contacten; sleepkettingsheling
Bedrijfsspanning [V]: 10...36 DC
Elektrische uitvoering: PNP
Gewicht [g]: 35.600
Kabel: 2e - Kabel: 0,3 m, PUR, halogeenvrij, zwart, Ø 4,3 mm; 3 x 0,34 mmm (42 x Ø 0,1 mm)
TTF: 31710
BESCHERMINGSKLASSE IP 65; IP 67; IP 68; IP 69K
Beschermingsklasse: III
Siliconenvrij: Ja
Stekkerverbinding: 1.stekker - pinlay-out: 0061 - stekkerverbinding: 1 x M12, recht; codering: A; greep: TPU, oranje; vergrendeling: messing, vernikkeld; contacten: verguld; aanhaalmoment: 0,6...1,5 Nm / 3.bus - pinlay-out: 0013 - stekkerverbinding: 1 x M8, haaks; codering: a; greep: TPU, zwart transparant; vergrendeling: messing, vernikkeld; afdichting: FKM; contacten: verguld; aanhaalmoment: 0,3...0,5 Nm
Stroombelastbaarheid totaal [A]: 3
Omgevingstemperatuur beweegt [°C]: -25...90
Materiaal afdichting: FKM
Materiaal greep: TPU
Materiaal wartelmoer: Messing, vernikkeld

Type: EVC225

Soortnaam: Verbindingskabel

Bouwtype: Stekker, recht
Bus, haaks

Stekkernorm: Sensorik connector

Aansluiting A: M8

Aansluiting B: M12

Aantal polen: 3
3

Kabellengte: 0.3 m

Mantelmateriaal: PUR

Nominale spanning: 36 V/DC

Aansluitdoorsnede (max.): 0.34 mm²

Buiten-Ø: 4.3 mm

Kabeldoorsnede (sensor- en actorkabels): 0.34 mm²

Aansluiting: M12-stekker

Soort schroefdraad: M12

Soort schroefdraad kabelaansluiting en montage: M12

Codering: A
A

Contactoppervlakte: Vergulde contacten

Max. dwarsdoorsnede: 0.34 mm²

Bijzonderheden: Sliconenvrij

Min. temperatuur: -25 °C

Max. temperatuur: 90 °C

Soort sluiting: Schroef

Fabrikantnr.: EVC225

Inhoud: 1 stuk(s)

Kabel-Ø: 4.3 mm

Kabeldiameter tot: 4.3 mm

Kabel-Ø: 4.3 mm (max)

Conform RoHS: Ja

UKCA: Ja
