ifm Electronic SM6100 Magnetisch-inductieve stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s) kopen ? Conrad Electronic

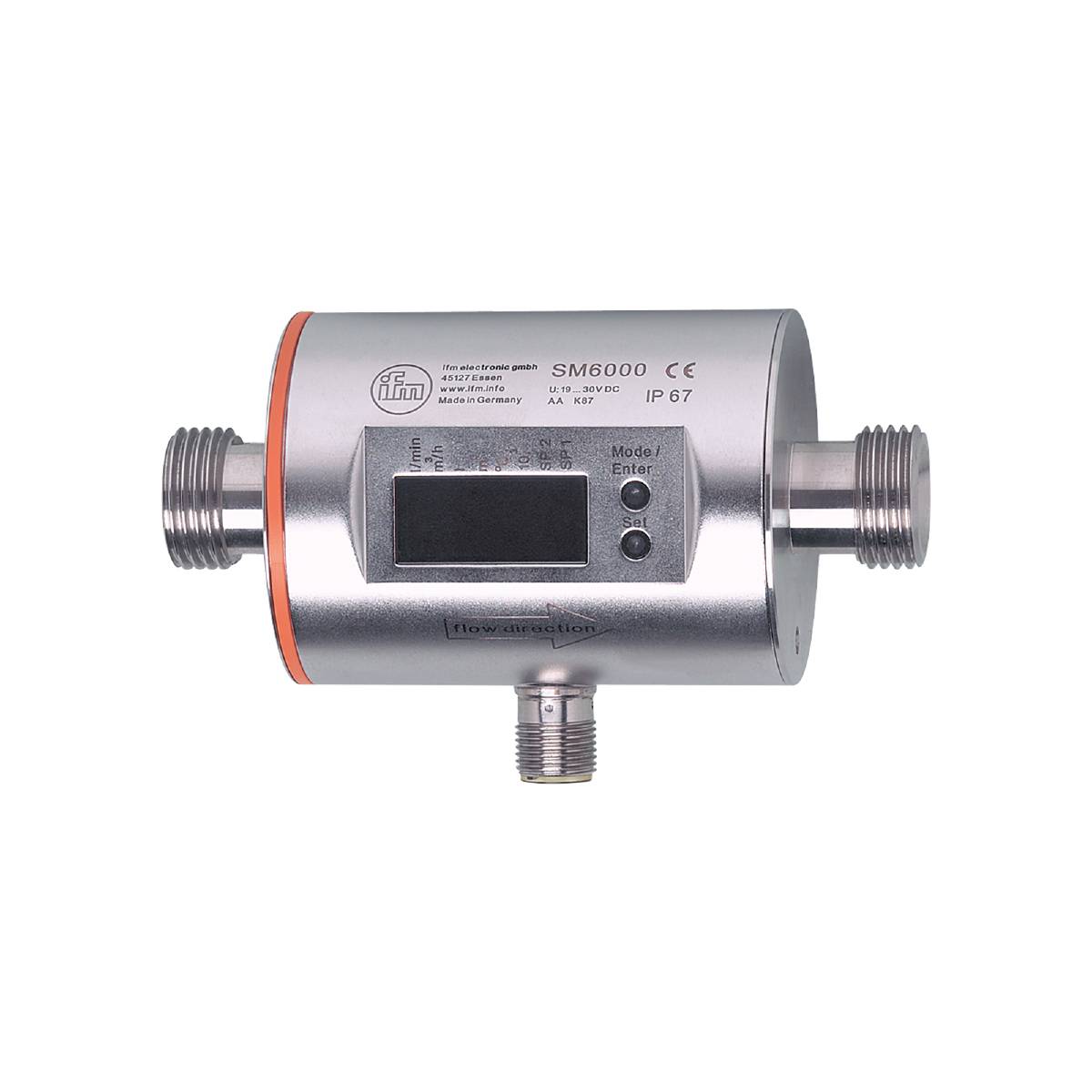

Een metalen flowmeter met digitaal display en aansluitschroefdraad aan beide uiteinden. Model SM6000, beschermingsklasse IP67.

Afbeelding vergelijkbaar

Soortnaam

Magnetisch-inductieve stromingssensor

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

30 V/DC

Type

SM6100

Voedingsspanning

18 - 30 V/DC

Datasheet (PDF)

Leverbaar vr. 9 okt.

Aantal

Stuk(s)

Totaal (€ 709,92 / Stuk)

€ 709,92

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm SM6100 magnetisch-inductieve doorstroomsensor

Voedingsspanning (bereik): 18 - 30 V/DC

Technische specificaties

Analoge uitgang spanning [V]: 0...10; (schaalbaar)
Analoge uitgang stroom [mA]: 4...20; (schaalbaar)
Analogenpunt - temperatuurbewaking [°C]: 0...80
Analoog punt AEP [L/min]: 5...25
Analoog punt AEP [m3/h]: 0,3...1,5
Analoog startpunt - temperatuurbewaking [°C]: -20...60
Analoog startpunt ASP [L/min]: 0...20
Analoog startpunt ASP [m3/h]: 0...1,2
Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 20 (Q > 1 L/min)
Reactietijd - energiebewaking [s]: 0,15; (DAP = 0, T19)
Aantal analoge uitgangen: 1
Aantal digitale uitgangen: 2
Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
Weergave: Weergave-eenheid: 6 x LED, groen (L/min, m3/h, L, m3, 103, °C); schakeltoestand: 2 x LED, geel; meetwaarden: alfanumeriek display, 4-cijferig; programmering: alfanumeriek display, 4-cijferig
Weergavebereik [L/min]: -30...30
Weergavebereik [m3/h]: -1,8...1,8
Druksterkte [MPa]: 1.6
Impulslengte - volumebewaking [s]: 0,01...2
IO-Link Revision: 1.1
SDCI-norm: IEC 61131-9
Overdrachtstype IO-Link: COM2 (38,4 kBaud)
Omgevingstemperatuur-1 [°C]: -10...60
Toepassing: Totalisatorfunctie; voor industrieel gebruik
Resolutie [L/min]: 0,02
Resolutie [m3/h]: 0,002
Resolutie - temperatuurbewaking [°C]: 0.2
Uitvoering kortsluitbeveiliging: Geklokt
Uitgangsfunctie: NO/NC; (parametreerbaar)
Uitgangssignaal: Schakelsignaal; analoog signaal; impulssignaal; IO-Link; (configureerbaar)
Benodigde masterpoortklasse: A
Stand-by vertragingstijd [s]: 5
Bijzondere eigenschap: Vergulde contacten
Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
Demping proceswaarde DAP - stroombewaking [s]: 0...5
Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 200
Druksterkte [bar]: 16
Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
Ingangen: Meterset
Instelbare vertragingstijd DS, dr - stroombewaking [s]: 0...50
Elektrische uitvoering: PNP/NPN
Nauwkeurigheid - temperatuurbewaking [K]: ± 2,5 (Q > 1 L/min)
Nauwkeurigheid (in meetbereik) - Stroombewaking: ± (0,8% MW + 0,5% MEW)
Totaal aantal uitgangen: 2
Gewicht [g]: 548.000
Impulsuitgang: Debietvolumeteller
Impulswaarde - volumebewaking: 0,00001...30 000 m3
In stappen van - temperatuurbewaking [°C]: 0.2
Communicatie-interface: IO-Link
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°C]: -25...80
MAWP bij toepassingen conform CRN [bar]: 17,7
Max. Belasting [Ω]: 500
max. Spanningsval schakeluitgang DC [V]: 2
Media: Geleidende vloeibare media; water; op water gebaseerde media
Mediumtemperatuur [°C]: -10...70
Meetbereik [L/min]: 0,1...25
Meetbereik [m3/h]: 0,005...1,5
Meetbereik - temperatuurbewaking [°C]: -20...80
Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
Min. Belastingsweerstand [Ω]: 2000
Min. Procescyclustijd [ms]: 5
Montage: Aansluiting op buiskabel door adapter
TTF: 145
Parametermogelijkheden: Stromingsbewaking; hoeveelheidsteller; voorkeuzeteller; temperatuurbewaking; hysterese/venster; NO/NC; schakellogica; stroom-/spannings-/impulsuitgang; overbruggingstijd; display uitschakelbaar; weergave-eenheid
Profielen: Smart sensor: Procesdata variabele; Device Identification, Device Diagnosis
Procesaansluiting: Schroefdraadaansluiting G 1/2 DN15 plat afdichtend
Procesgegevens analoog: 3
Procesgegevens binair: 2
Terugschakelpunt RP [L/min]: 0,1...24,9
Terugschakelpunt RP [m3/h]: 0,005...1,495
Terugschakelpunt RP - temperatuurbewaking [°C]: -19,6...79,6
Schakelpunt SP [L/min]: 0,25...25
Schakelpunt SP [m3/h]: 0,015...1,5
Schakelpunt SP - temperatuurbewaking [°C]: -19,2...80
Stapgrootte [L/min]: 0,02
Stapgrootte [m3/h]: 0,002
Beschermingsklasse: IP67
Beschermingsklasse: III
SIO-modus: Ja
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Stroomverbruik [mA]: 95; (24 V)
Bestand tegen overbelasting: Ja
Bescherming tegen verkeerde polariteit: ja
Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); PEEK; EPDM
Herhalingsnauwkeurigheid - stroombewaking: ± 0,2% MEW

Soortnaam: Magnetisch-inductieve stromingssensor

Type: SM6100

Min. voedingsspanning: 18 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 18 - 30 V/DC

Aansluiting: M12

Uitgangen: PNP
NPN

Min. medium temperatuur: -10 °C

Max. medium temperatuur: 70 °C

Operationele druk (max.): 16 bar

Min. omgevingstemperatuur: -10 °C

Max. omgevingstemperatuur: 60 °C

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja
