JST S4B-EH (LF)(SN) Male header (standaard) EH Totaal aantal polen: 4 Inhoud: 1 stuk(s) kopen ? Conrad Electronic

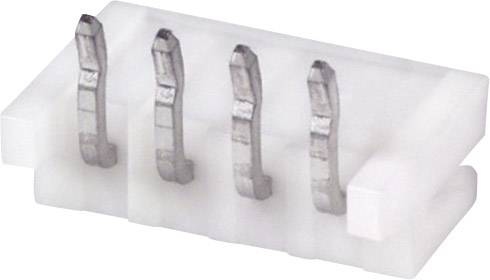

Een vierpolige, witte kunststof stekkerverbinding met metalen contacten, zijaanzicht. Geschikt voor elektronische verbindingen.

Afbeelding vergelijkbaar

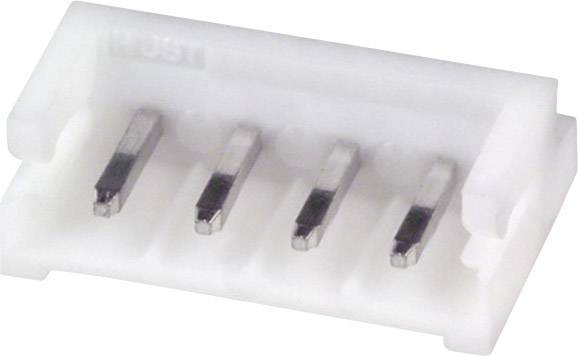

Kleine witte connector met vier metalen pinnen, typisch voor elektronische apparaataansluitingen.

1/2

Afbeelding vergelijkbaar

Soortnaam

Male header (standaard)

Bouwtype

Male header, haaks

Aantal rijen

Serie

Totaal aantal polen

Datasheet (PDF)

Leverbaar ma. 5 okt.

1106 Stuk(s)

Aantal

Stuk(s)

Min.: 10

Totaal (€ 0,19 / Stuk)

€ 1,90

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Penlijst serie EH

Inhoud: 1 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 4

Extra services en acties

Technische specificaties

Soortnaam: Male header (standaard)

Bouwtype: Male header, haaks

Aantal rijen: 1

Connectorsysteem: Wire-to-board

Serie: EH

Aantal polen per rij: 4

Totaal aantal polen: 4

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Inhoud: 1 stuk(s)

Aansluiting: Solderen

Fabrikantnr.: S4B-EH (LF)(SN)

Kleur (specifiek): Natuur

Industrieverpakking: Nee

Contactmateriaal: Koperlegering

Contactoppervlak print: Vertind

Contactoppervlak connect: Vertind

Nominale spanning: 250 V/AC

Conform RoHS: Ja

Max. temperatuur: +85 °C

Min. temperatuur: -25 °C

Type: S4B-EH (LF)(SN)

Documenten en downloads

Datablad

Datablad 1217330 JST S4B-EH (LF)(SN) Male header (standaard) EH Totaal aantal polen: 4 Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1217330 JST S4B-EH (LF)(SN) Male header (standaard) EH Totaal aantal polen: 4 Inhoud: 1 stuk(s)

Omschrijving

Krimp - verwijderbare verbinding kabel op printplaat.
Eenvoudige aanpassing van afzonderlijke aders AWG 30-22, voor signaal- en kleine stromen tot 3 A. De klikrail aan de behuizing maakt het mogelijk om hoorbaar vast te klikken bij de plaatsing. Een rand rondom de male connector zorgt voor de beveiliging tegen ompolen. Zeer goed te solderen door voorvertinning.
Laag in de rechte uitvoering (8,1 mm) en plat in de haakse uitvoering (4,2 mm)
