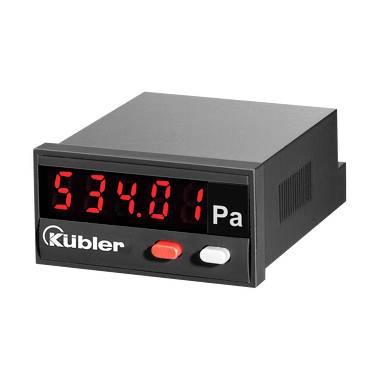

Kübler Group Codix 534 Procesweergave
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
7 Stuk(s)
Aantal
Totaal (€ 169,41 / Stuk)
€ 169,41
excl. btw
Gratis verzending*
Slechts 7 Stuk(s) beschikbaar
Highlights & Details
Procesweergave Codix 534
- 5-cijferige weergave in DIN-behuizing
- Schaalbare normsignaalweergave
- Snelle meettijd van max. 0,1 seconden
Technische specificaties
- Meetfrequentie 0,1 s
- Temperatuurbereik -20 tot +65 °C
- Soortnaam
Procesweergave
- Type
Codix 534
- Display-technologie
LED
IP65 (front)
- Inbouwbreedte
45 mm
- Weergave (counts)
5
- Inbouwhoogte
22 mm
- Afm.
(b x h x d) 48 x 24 x 69 mm
- Max. voedingsspanning
30 V
- Min. voedingsspanning
10 V
- Inbouwdiepte
68 mm
- Kleur (specifiek)
Zwart
- Breedte
48 mm
- Hoogte
24 mm
- Cijferhoogte
8 mm
- Diepte
69 mm
- Resolutie
14 Bit
- Totale afmeting
48 x 24 x 59 mm
- Voedingsspanning
10 - 30 V/DC
- Ingangsspanning
10 - 30 V/DC
- Voedingsspanning
10 - 30 V/DC
Documenten en downloads
Datablad
Datablad 120701 Kübler Group Codix 534 Procesweergave
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 120701 Kübler Group Codix 534 Procesweergave
Omschrijving
Voordelige normsignaalweergave voor inbouw in frontplaat met schaalbare, heldere, 5-cijferige LED-weergave.
Door een meetbereik met een nauwkeurige resolutie van 14 bit, registratie van minimale en maximale waarde en schaalbare totalisator voor tijdgestuurde optellen van de meetwaarde.
Door een meetbereik met een nauwkeurige resolutie van 14 bit, registratie van minimale en maximale waarde en schaalbare totalisator voor tijdgestuurde optellen van de meetwaarde.
Uitvoering
- Ingangsbereik: 1 stroommeetingang, 1 spanningsmeetingang
- Compacte weergave voor analoge normsignalen
- Weergavebereik -19 999 tot 99 999 met onderdrukte voorloopnullen en programmeerbare decimaal
- Modern industrieel design
- Snelle meettijd van max. 0,1 seconde
- Galvanische scheiding met beveiliging tegen verkeerde polariteit
- Autom. min./max.-registratie
- Totalisator met programmeerbare factor, deler en decimaal
- Vrij definieerbare karakteristieke eindpunten voor de aanpassing van de gewenste weergave
- Ingang voor display-hold of resetingang voor min./max.-waarde en totalisator
Omvang van de levering
- Codix 534
- Digitale indicatie
- Spanbeugel
- Pakking
- Frontframe voor schroefbevestiging (T008181) 56 x 40 mm, inbouwdoorsnede 50 x 25 mm
- Frontframe voor spanbeugelbevestiging (T008180) 53 x 28 mm, inbouwdoorsnede 50 x 25 mm
- 1 set zelfklevende symbolen
- Gebruiksaanwijzing.
