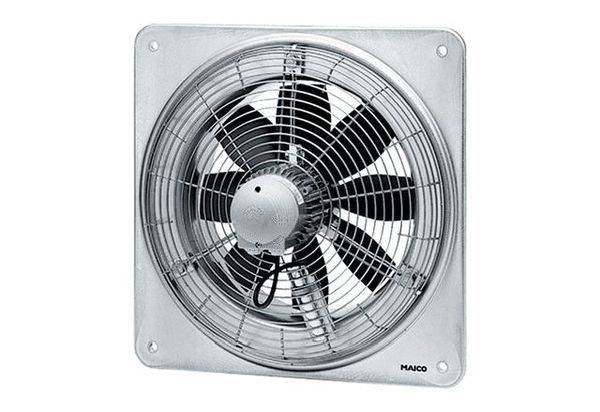

Maico Ventilatoren Maico Axiaalventilator 5880 m³/h 500 mm

Beschermrooster aan de aanzuigzijde, geel verchroomd, aanraakbeveiliging conform DIN en ISO 13857. 8-bladige vleugelwielen van glasvezelversterkt polyamide. Dynamisch uitgebalanceerd in 2 niveaus, conform kwaliteitsniveau 6.3, DIN ISO 1940, deel 1. Inbouw in elke positie mogelijk Transportrichting: De volgende afbeelding toont de transportrichting: Transportrichting A: Via de motor zuigend, standaard. Opvoerrichting B: Via de motor blazend, op aanvraag. Draairichting, omkeermodus: De volumestroom wordt met ca. 35% verminderd bij een abnormale transportrichting. Motor: Asynchrone motor. Toerentalregelbaar. Uitzondering: Type EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B en DZS 40/2 B. omkeerbaar. Uitzondering: Ventilatoren met spleetmotor (...-E). Niet geschikt voor het transport van water-verzadigde lucht. Draaistroommotor: Series DZQ en DZS. Nominale spanning 400 V, 50 Hz. Beschermingsklasse IP 55. Uitzondering DZQ/DZS... D IP 54. Thermische overbelastingsbeveiliging standaard. Uitzondering: Bij DZQ/DZS 25/4 D en polaroomschakelbare axiale wandventilatoren op aanvraag verkrijgbaar. De aansluitingen zijn potentiaalvrij op klemmen geleid en moeten op een motorbeveiligingsschakelaar bijv. mV 25 of het stuurcircuit van een beschermer worden aangesloten. Poolinschakelbare ventilatoren: Overbelastingsbeveiliging met op de bouwzijde te verkrijgen motorbeveiligingsschakelaar garanderen. Polomschakelbare motoren met de toerentalverhoudingen 8/4 of 4/2 zijn in het principe van de Dahlander geschakeld. Elektrische aansluiting: Op klemstrip in het afsluitdeksel van de motor. Veiligheidsaanwijzingen: De ventilator mag alleen in gebruik worden genomen als de aanraakbeveiliging van het loopwiel conform DIN en ISO 13857 is gegarandeerd. Artikel: DZQ 50/6 B, uitvoering: Vierkante wandplaat, pompvolume: 5880 m3/h, pompvolume: 4350 m3/h / in opt. Rendement, druk pfs, nominale waarde: 60 Pa - in opt. Rendement, toerental Nenn: 950 1/min - in opt. Rendement, toerental: 968 1/min, loopwieltype: Axiaal, AXIAL, toerentalregelbaar: Ja, omkeerbaarheid: Ja, Spanningstype: draaistroom, nominale spanning: 400 V, netfrequentie: 50 Hz, nominaal vermogen: 240 W/IM opt. Rendement, INENN: 0,7 A / IM opt. Rendement, Imax: 0,8 A, beschermingsklasse: IP 55, warmteklasse: F, nettoevoerleiding: 7 / 1,5 mm2, inbouwplaats: Wand/plafond, inbouwwijze: Opbouw, inbouwpositie: Horizontaal/verticaal, materiaal: Plaatstaal, verzinkt, gewicht: 17,5 kg, nominale breedte: 500 mm, breedte: 700 mm, hoogte: 700 mm, diepte: 329 mm, opvoermiddeltemperatuur bij nominale stroom: 60 °C, opvoermiddeltemperatuur bij Imax: -20 °C tot 60 °C, totale efficiëntie e: 30,2 %, meetcategorie: a, efficiëntiecategorie: statisch, efficiëntie N: 40,4, VSD vereist: nee, productiejaar: zie typeplaatje, naam fabrikant / officieel registratienr. / plaats van vestiging van de fabrikant: Maico Elektrodefabrik GmbH / Registergericht Friburg, HRB 601233 / Villingen-Schwenningen, PBEP / TransportvolumeBEP / PFS, BEP: 0,24 kW / 4350 m3/h / 60 Pa, nBEP: 950 1/min, specifieke verhouding: ca. 1, informatie over demontage en verwijdering: zie montagehandleiding, informatie over inbouw, gebruik en onderhoud: zie montagehandleiding, gebruikte voorwerpen bij de efficiëntie-meting, die niet door de meetcategorie zijn beschreven: -, geluidsvermogensniveau LWA7: 73 dB(A), sluitklep: zonder

De teksten voor dit artikel zijn automatisch vertaald.
